PLANET CS-6306R

Flexibilidad excepcional y alto rendimiento

El conmutador de enrutamiento de capa central PLANET CS-6306R está especialmente diseñado para aplicaciones de red de gran tamaño, como empresas, campus, comunidades, ISP y redes de centros de datos donde se requiere una configuración flexible, gran capacidad, alta densidad, alta confiabilidad y gestión avanzada del tráfico.

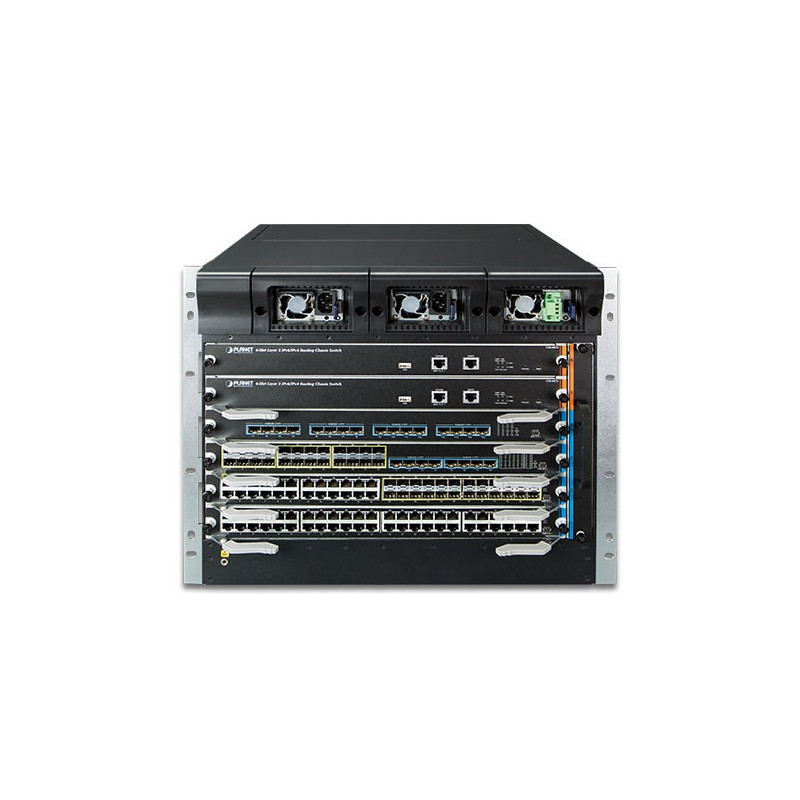

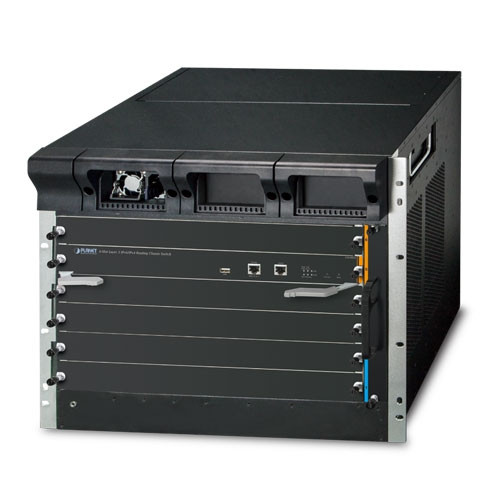

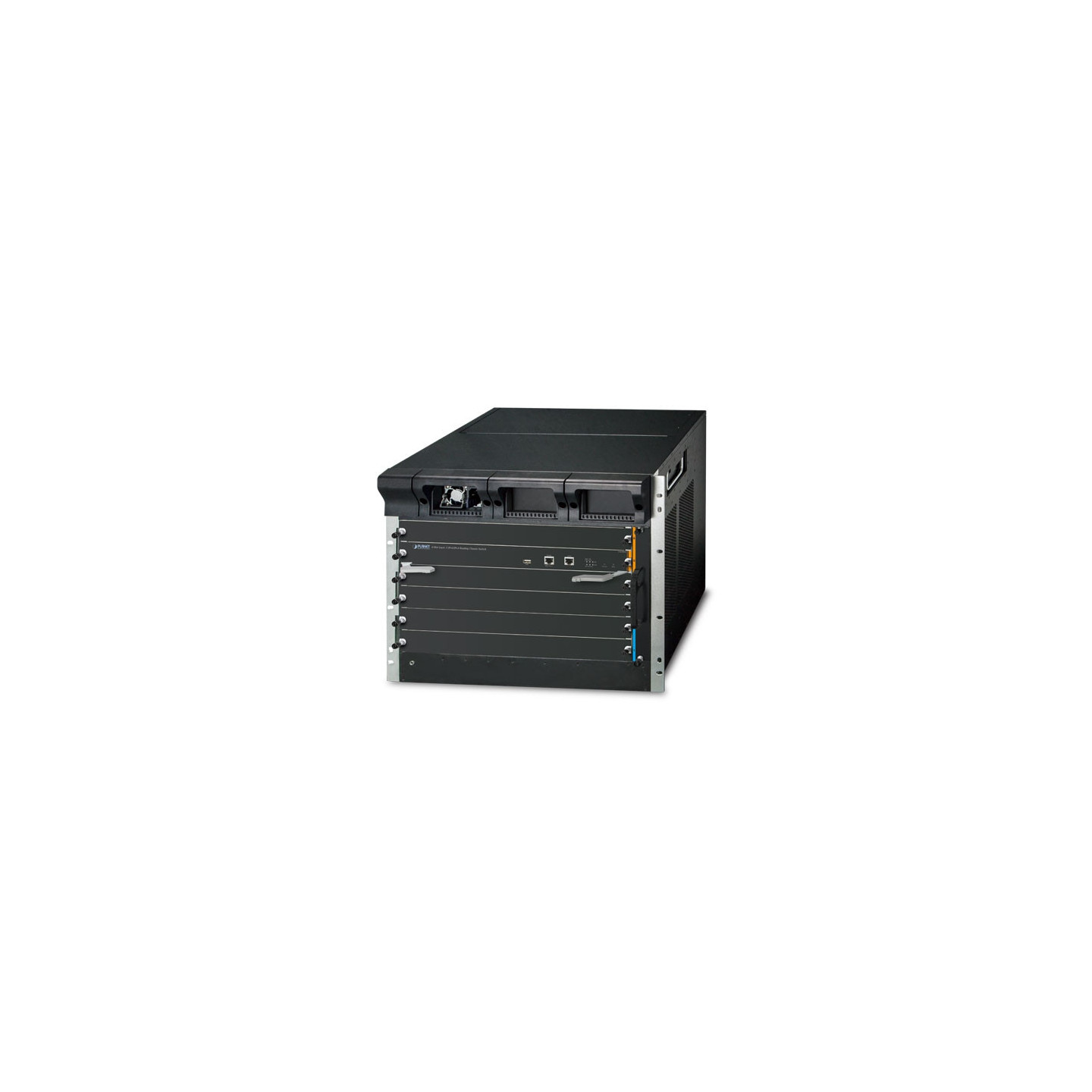

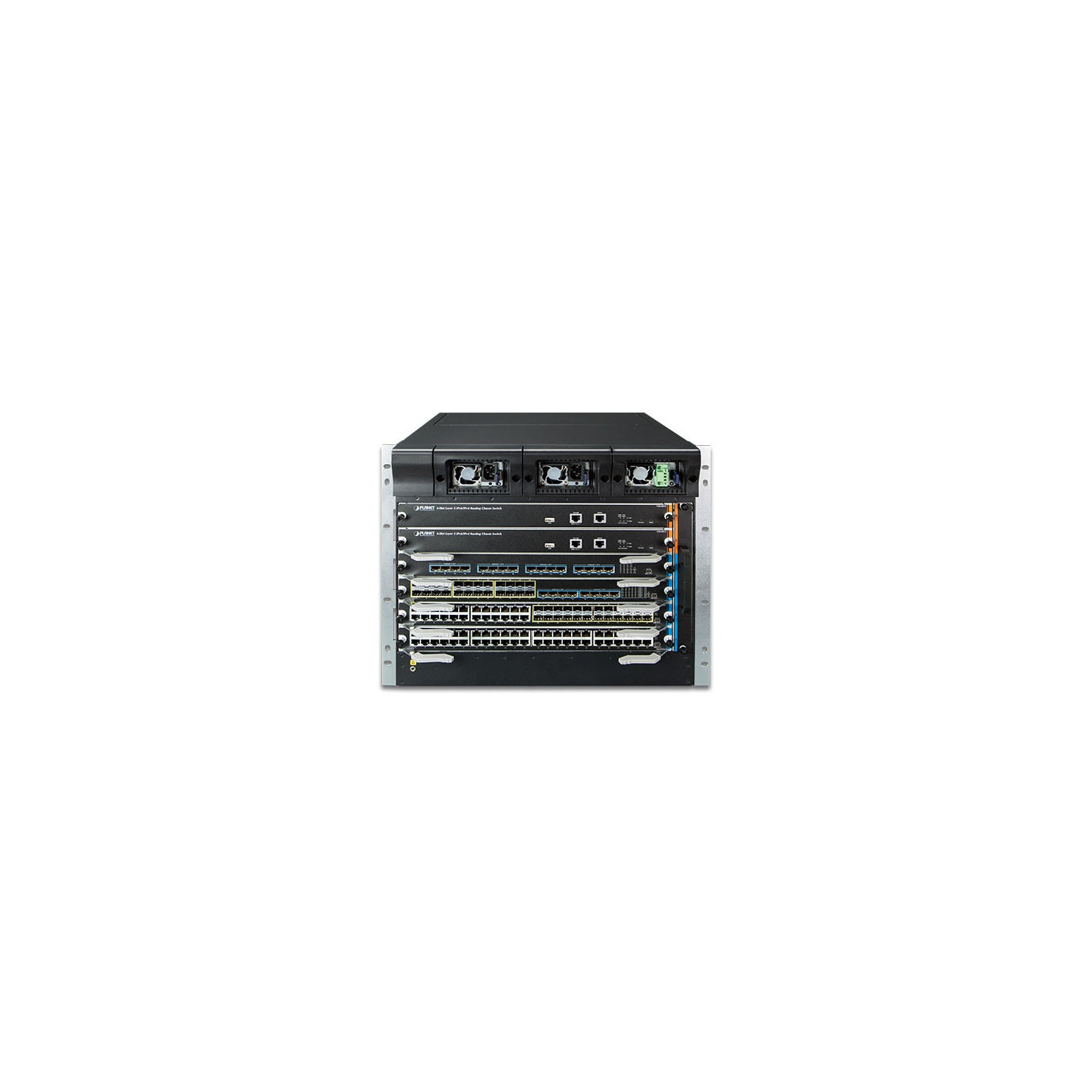

El CS-6306R es un conmutador Ethernet de chasis de alta densidad construido con 6 ranuras para módulos y fuente de alimentación redundante. Proporciona una gran flexibilidad de portabilidad para la implementación de la red al ofrecer varios módulos de administración y módulos de conmutación combinables. Por ejemplo, un módulo de administración puede colaborar con cuatro módulos de conmutación, o dos módulos de administración pueden trabajar para realizar copias de seguridad del sistema de forma conjunta. Dentro de la altura de 9U, chasis único, la configuración máxima puede ser:

• 192 ranuras de cobre 10/100/1000BASE-T
• 192 ranuras de fibra SFP 100/1000BASE-SX/LX
• 64 ranuras de fibra SFP+ 10G
• 16 ranuras de fibra QSFP+ 40G

Ubicado como el conmutador de capa central, el CS-6306R es ideal para redes de gran tamaño y redes metropolitanas IP al proporcionar funciones inteligentes y seguras avanzadas y brindar alto rendimiento y flexibilidad.

Rendimiento escalable de 10 Gigabit y 40 Gigabit

El CS-6306R ofrece conectividad Gigabit, 10 Gigabit y 40 Gigabit Ethernet en una plataforma modular altamente flexible y resistente. Con una alta capacidad de conmutación, el conmutador de chasis CS-6306R admite reenvío L2/L3 a velocidad de cable y alto rendimiento de enrutamiento para protocolos IPv4 e IPv6. La arquitectura modular escalable y flexible admite un rendimiento de reenvío de hasta 3 Tbps en un solo sistema. El CS-6306R es ideal para la capa central de campus, redes empresariales y la capa de agregación de redes metropolitanas IP y redes de área amplia.

Ricos protocolos de red multicapa

El CS-6306R viene con la función administrada de capa 3 completa con protocolos y aplicaciones integrales para facilitar la rápida implementación y administración de servicios para las redes tradicionales L2 y L3. Con soporte para funciones avanzadas, incluyendo RIP, RIPng, OSPFv2, OSPFv3, BGP, BGP4+, etc., este conmutador de chasis es ideal para el centro de datos tradicional o completamente virtualizado.

Potente multidifusión

El CS-6306R admite abundantes funciones de multidifusión. En la capa 2, cuenta con vigilancia IPv4 IGMPv1/v2/v3 y vigilancia IPv6 MLD v1/v2. Con registro VLAN de multidifusión (MVR), control de receptor/transmisor de multidifusión y funciones de detección de origen de multidifusión ilegal. En los protocolos de multidifusión de capa 3, cuenta con PIM-DM, PIM-SM y PIM-SSM, lo que hace que el CS-6306R sea ideal para cualquier red robusta.

Compatibilidad total con IPv6

El conmutador de chasis CS-6306R es compatible con tecnologías IPv4 a IPv6, incluido el túnel manual/automático IPv4, el túnel IPv6 a IPv4 y el túnel ISATAP (protocolo de direccionamiento automático de túnel dentro del sitio). Es totalmente compatible con detección de vecinos IPv6, DHCPv6, detección de MTU de ruta, Telnet basado en IPv6, SSH y ACL, lo que satisface la necesidad de gestión de dispositivos de red IPv6 y control de servicios.

Alta confiabilidad

Los componentes clave del CS-6306R, como el módulo de gestión, el sistema de energía y el sistema de ventiladores, admiten el diseño de redundancia. Todos los módulos del sistema admiten el intercambio en caliente y la conmutación sin interrupciones sin intervención manual.

Admite actualización de software en servicio (ISSU) y reinicio elegante (GR) para el protocolo de enrutamiento OSPF/BGP, lo que garantiza el reenvío continuo de los datos del usuario cuando se actualiza el sistema. Admite detección de reenvío bidireccional (BFD) que detecta fallas y recupera el servicio en segundos mediante la vinculación con el protocolo de capa 2 o capa 3.

Anillo redundante, recuperación rápida para aplicaciones de red críticas

El CS-6306R admite un mecanismo de protección de redundancia y presenta una capacidad de autorrecuperación rápida y sólida para evitar interrupciones e intrusiones externas. Incorpora el protocolo de redundancia de enrutador virtual de capa 3 (VRRP), el protocolo de árbol de expansión de capa 2 IEEE 802.1s MSTP (protocolo de árbol de expansión múltiple) en la red del cliente para mejorar la confiabilidad y el tiempo de funcionamiento del sistema. En una determinada red de anillo simple, el tiempo de recuperación podría ser inferior a 50 ms para que la red vuelva rápidamente a funcionar con normalidad.

Gestión centralizada de apilamiento de hardware

Se pueden utilizar varios conmutadores Ethernet de chasis CS-6306R para crear una instalación prácticamente lógica. El CS-6306R ofrece a las empresas, proveedores de servicios y telecomunicaciones un control flexible sobre la densidad de puertos, los enlaces ascendentes y el rendimiento de la pila de conmutadores. El CS-6306R se puede conectar como un anillo para redundancia y garantiza que se mantenga la integridad de los datos incluso si falla un conmutador de la pila. Incluso se pueden intercambiar conmutadores en caliente sin interrumpir la red, lo que simplifica enormemente las tareas de actualización de la LAN para satisfacer las crecientes demandas de ancho de banda.

Seguridad potente de capa 2 a capa 4

El CS-6306R ofrece una lista de control de acceso (ACL) de capa 2 a capa 4 para reforzar la seguridad en el borde. Se puede utilizar para restringir el acceso a la red al denegar paquetes según la dirección IP de origen y destino, los puertos TCP/UDP o las aplicaciones de red típicas definidas. Su mecanismo de protección también incluye autenticación de usuario y dispositivo basada en puerto 802.1x y basada en MAC. Con la función VLAN privada, se puede evitar la comunicación entre puertos de borde para garantizar la privacidad del usuario.

Protección avanzada de red IP

El CS-6306R también ofrece funciones de vigilancia DHCP, protección de origen IP e inspección ARP dinámica para evitar ataques de vigilancia IP y descartar paquetes ARP con direcciones MAC no válidas. Los administradores de red ahora pueden construir redes corporativas de alta seguridad con considerablemente menos tiempo y esfuerzo que antes.

Calidad de servicio mejorada

El conmutador CS-6306R es totalmente compatible con el módulo DiffServ, por lo que los usuarios pueden especificar un ancho de banda de cola en cada puerto. También se proporciona programación WRR/SP/SWRR. El CS-6306R admite la seguridad de puerto para permitir CoS confiable, DSCP, precedencia IP y prioridad de puerto. Los usuarios pueden modificar los valores DSCP y COS de los paquetes para que el tráfico pueda clasificarse por puerto, VLAN, DSCP, precedencia IP y tabla ACL. El usuario también puede modificar los valores DSCP y precedencia IP de los paquetes para especificar diferentes anchos de banda para voz, datos y video para personalizar diferentes calidades de servicio.

Administración eficiente y segura

Para una administración eficiente, el CS-6306R está equipado con interfaces de administración de consola, Web y SNMP.

• Con la interfaz de administración basada en Web incorporada, el CS-6306R ofrece una función de administración y configuración fácil de usar e independiente de la plataforma.
• Para la administración basada en texto, se puede acceder a través de Telnet y el puerto de consola. Para reducir el tiempo de aprendizaje del producto, el CS-6306R ofrece comandos similares a los de Cisco a través de Telnet o puerto de consola y el cliente no necesita aprender nuevos comandos de estos conmutadores.
• Para el software de monitorización y gestión basado en estándares, ofrece conexión SNMPv3 que encripta el contenido del paquete en cada sesión para una gestión remota segura.

Además, el CS-6306R ofrece una gestión remota segura al admitir la conexión SSHv2, TLSv1.0 y SSLv3 que encripta el contenido del paquete en cada sesión.

Diseño de fuente de alimentación extractiva para aumentar la flexibilidad

El CS-6306R está equipado con una unidad de fuente de alimentación extractiva de 100~240 V CA, por lo que es fácil reemplazar la energía para los usuarios. Además, el CS-6306R reserva otras dos ranuras de alimentación de respaldo en el panel frontal y los usuarios pueden agregar la segunda alimentación CA o CC a la instalación de fuente de alimentación redundante. La alimentación CA o CC es opcional. El sistema de alimentación redundante está diseñado específicamente para manejar las demandas de instalaciones de alta tecnología que requieren la mayor integridad de energía.
