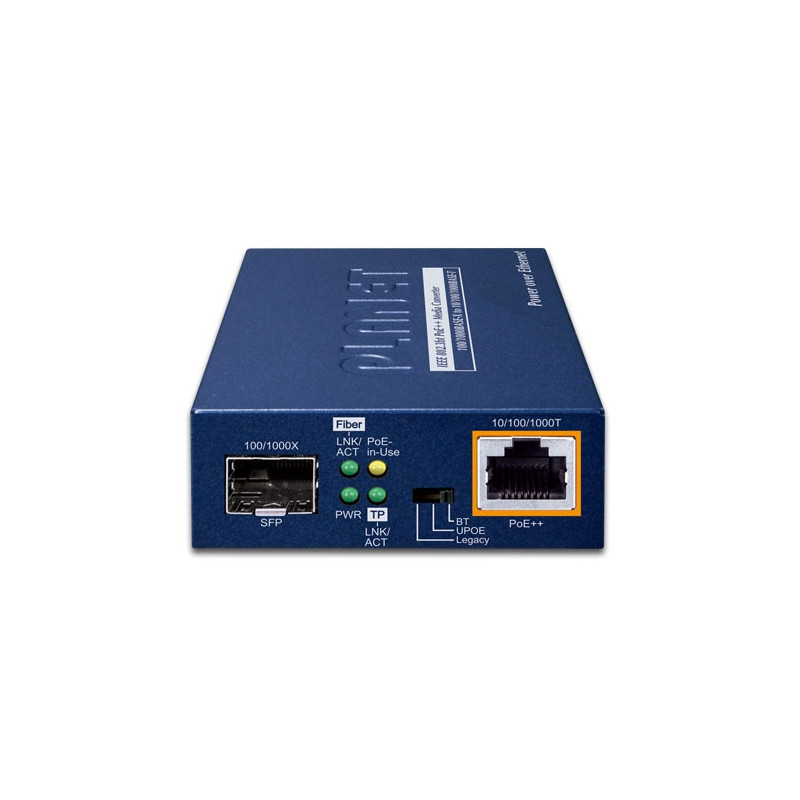

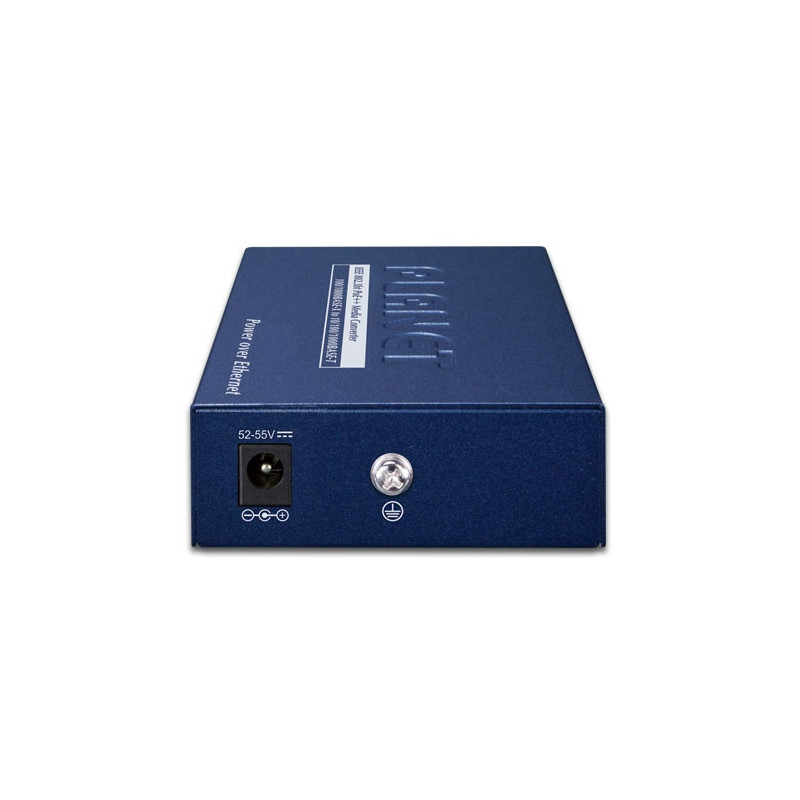

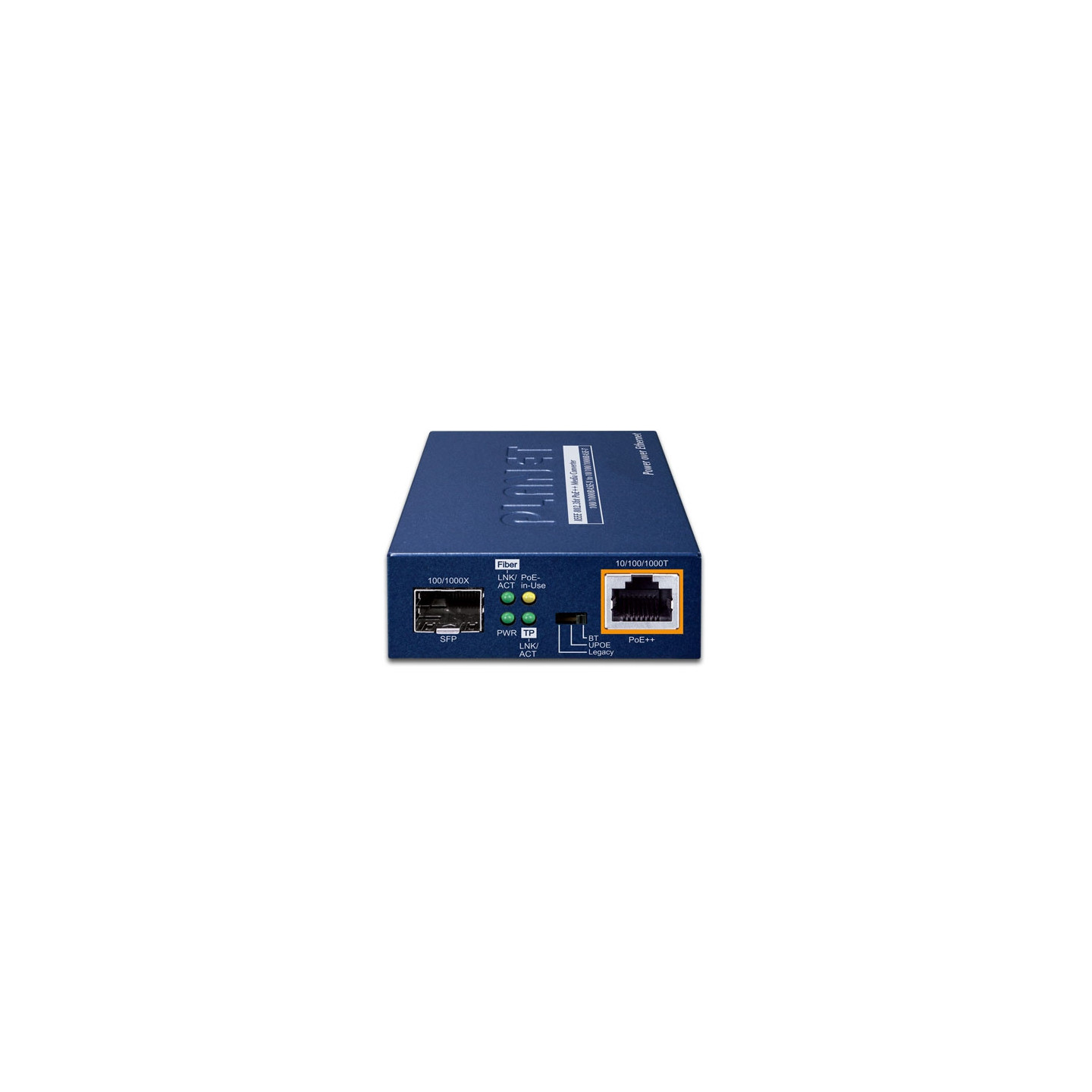

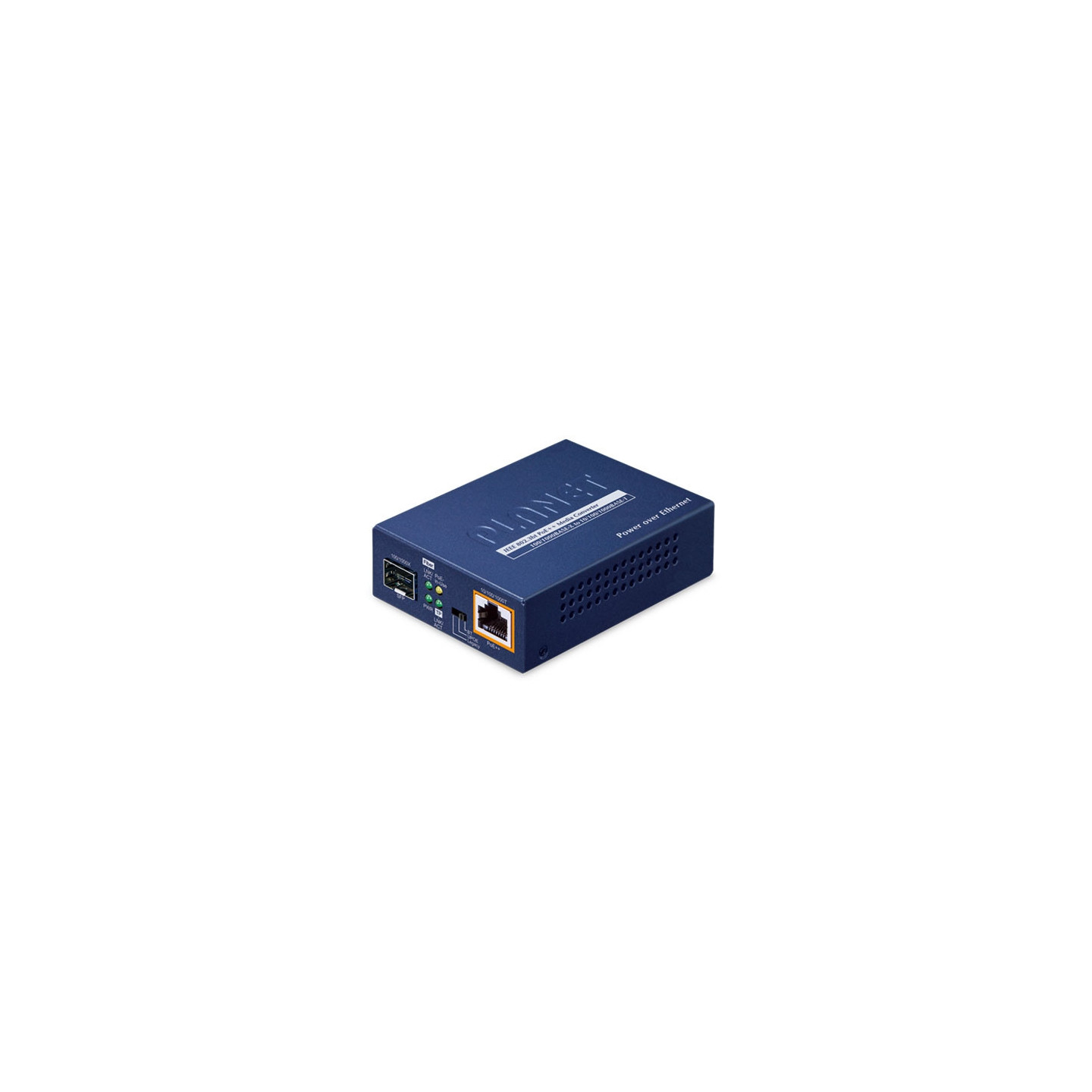

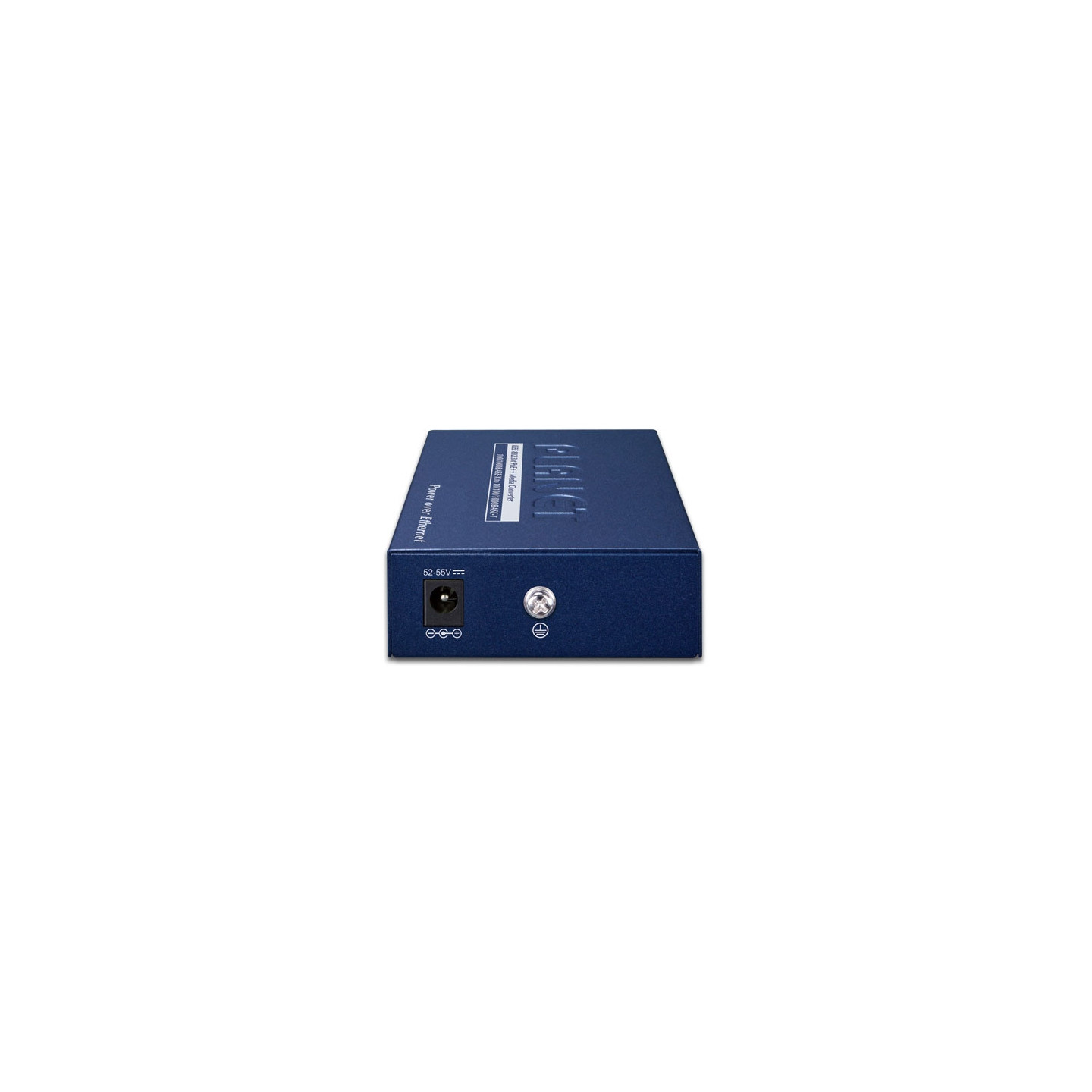

PLANET GUP-805A-60W
    PLANET GUP-805A-60W
    PLANET GUP-805A-60W
    PLANET GUP-805A-60W
    PLANET

    PLANET GUP-805A-60W

    Convertidor de medios PoE++ 100/1000BASE-X SFP a 10/100/1000BASE-T 802.3bt (60 vatios)

    Contáctenos acerca de este producto

    Formulario de Contacto de PLANET GUP-805A-60W

    Solución de alimentación de 60 vatios PoE++ 802.3bt a través de UTP de 4 pares

    Como PLANET GUP-805A-60W adopta la tecnología estándar IEEE 802.bt PoE++, es capaz de suministrar hasta 60 vatios de alimentación mediante el uso de los cuatro pares de cableado Ethernet Cat5e/6 estándar para suministrar alimentación y datos a máxima velocidad a cada dispositivo alimentado (PD) compatible con PoE remoto. Su capacidad de potencia es tres veces mayor que la del PoE+ 802.3at convencional y es una solución ideal para aquellos dispositivos de red que consumen mucha energía, como:



    • Cámaras domo de velocidad PTZ PoE
    • Dispositivos de red
    • Clientes ligeros
    • PC táctiles AIO (todo en uno), puntos de venta (POS) y quioscos de información
    • Pantallas de señalización digital remotas
    • Iluminación PoE



    Con un presupuesto de potencia total de hasta 60 vatios para diferentes tipos de aplicaciones PoE, el GUP-805A-60W proporciona una solución de red PoE++ 802.3bt rápida, segura y de mayor rendimiento para pequeñas empresas y grandes empresas.



    Modelo Estándar PoE Presupuesto PoE Velocidad del puerto LAN Velocidad de la ranura SFP
    GUP-805A-60W IEEE 802.3af/at/bt 60 vatios 10M/100M/1000Mbps 100M/1000BASE-X



    Alto rendimiento y comunicaciones de red estables garantizadas a pesar de la ampliación de la distancia

    El GUP-805A-60W extiende la distancia de comunicación con un alto rendimiento Gigabit a través de la ranura SFP y el transceptor SFP. El GUP-805A-60W proporciona conversión de medios entre interfaces 10/100/1000BASE-T y 100/1000BASE-X para diversas aplicaciones de fibra óptica. Las interfaces de fibra SFP LC disponibles se muestran a continuación:



    Modo óptico Tipo de conector Distancia
    Multimodo LC dúplex  220 m/550 m/2 km
    Modo único LC dúplex 20/40/60/80/120 km
    WDM monomodo LC simple 2/10/20/40/80/120 km



    802.3bt PoE++ e interruptor DIP para opciones de modo de salida de energía PoE

    Para satisfacer la demanda de varios dispositivos alimentados que consumen energía PoE estable, el GUP-805A-60W proporciona un interruptor DIP para modos de operación multi-PoE que incluyen el modo PoE++ 802.3bt tipo 4 de 60 vatios, UPOE y modo heredado para resolver la incompatibilidad de PD PoE de 4 pares no estándar en el campo.



    • Modo de salida de energía PoE++ 802.3bt
    • Modo de salida de energía UPOE
    • Modo de salida de energía heredado



    Modo PoE

    Función

    BT

    		 Este modo es totalmente compatible con los estándares IEEE 802.3af/at/bt.
    UPOE Este modo es totalmente compatible con los estándares Cisco UPoE o PoH.
    Heredado

    La detección heredada sirve para identificar la firma actual válida de los PD que no siguen totalmente el estándar IEEE 802.3af/at/bt.

    Esto protege contra daños a los PD ya que se aplica el modo PoE correcto.



    Detalle de productos

    Descarga

    Manual

    EM-GUP-805A-60W_95W_v1.0

    Descarga: (1.33MB)

    Hoja de Datos

    C-GUP-805A-60W_95W_v1.0_L

    Descarga: (11.59MB)

    Interfaz

    Puerto de cobre Interfaz

    Ethernet RJ45 10/100/1000BASE-T Negociación automática, MDI/MDI-X automático con función de inyector PoE

    Interfaz SFP Interfaz SFP 100/1000BASE-X

    Modo de fibra Puede variar según el módulo SFP

    Tipo de puerto de fibra (conector) SFP, tipo LC

    Distancia máxima de fibra Puede variar según el módulo SFP

    Alimentación a través de Ethernet

    Salida PoE IEEE 802.3af Alimentación a través de Ethernet PSE

    IEEE 802.3at Alimentación a través de Ethernet Plus PSE

    IEEE 802.3bt Alimentación a través de Ethernet Plus Plus PSE

    Potencia de salida PoE 52-55 V CC, 60 vatios

    Presupuesto de energía PoE 60 vatios

    Tipo de fuente de alimentación PoE Tramo final + Tramo medio

    Asignación de pines de alimentación 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

    Tramo final: 1/2(-), 3/6(+)

    Tramo medio: 4/5(+), 7/8(-)

    Especificaciones de hardware

    Recinto Caja metálica

    Dimensiones (ancho x fondo x alto) 94 x 70 x 26 mm

    Peso 144 g

    LED Sistema: PWR (verde)

    Fibra 100/1000BASE-X: LNK/ACT (verde)

    TP 10/100/1000BASE-T: LNK / ACT (verde)

    PoE: Alimentación en uso (ámbar)

    Interruptor DIP Selección de opciones de alimentación de energía PoE (BT/UPOE/Legacy)

    Fuente de alimentación Toma de corriente de CC de 52 V ~ 55 V, adaptador externo de CA a CC

    Instalación Montaje en pared o instalación en riel DIN (opcional)

    Características de la capa 2

    Arquitectura de conmutadores Almacenamiento y reenvío

    Tasa de reenvío Velocidad de reenvío de cable completa sin bloqueo

    Control de caudal Contrapresión para el modo

    semidúplex Fotograma de pausa IEEE 802.3x para el modo dúplex completo

    Tamaño máximo de fotograma 9K

    Conformidad con las normas

    Cumplimiento normativo FCC Parte 15 Clase A, CE

    Cumplimiento de protocolos y normas IEEE 802.3 Ethernet

    IEEE 802.3u 100BASE-TX/100BASE-FX

    IEEE 802.3ab Gigabit Ethernet sobre TP

    IEEE 802.3z Gigabit Ethernet sobre fibra óptica

    IEEE 802.3x Control

    de flujo IEEE 802.3af Alimentación a través de Ethernet

    IEEE 802.3at Alimentación a través de Ethernet Plus

    IEEE 802.3bt Alimentación a través de Ethernet Plus Plus

    Cables TP: cable

    UTP Cat 3/4/5/5e/6 Fibra: Multimodo: fibra óptica

    de 50/125m o 62,5/125μm Monomodo: fibra óptica de 9/125μm

    Medio ambiente

    Temperatura En funcionamiento: 0 ~ 50 grados C

    Almacenamiento: -10 ~ 70 grados C

    Humedad 5% ~ 95% sin condensación
