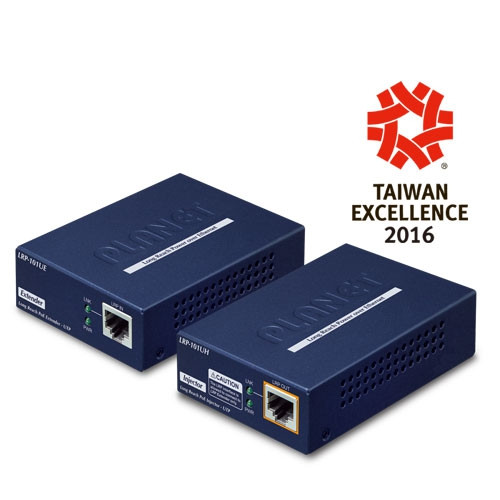

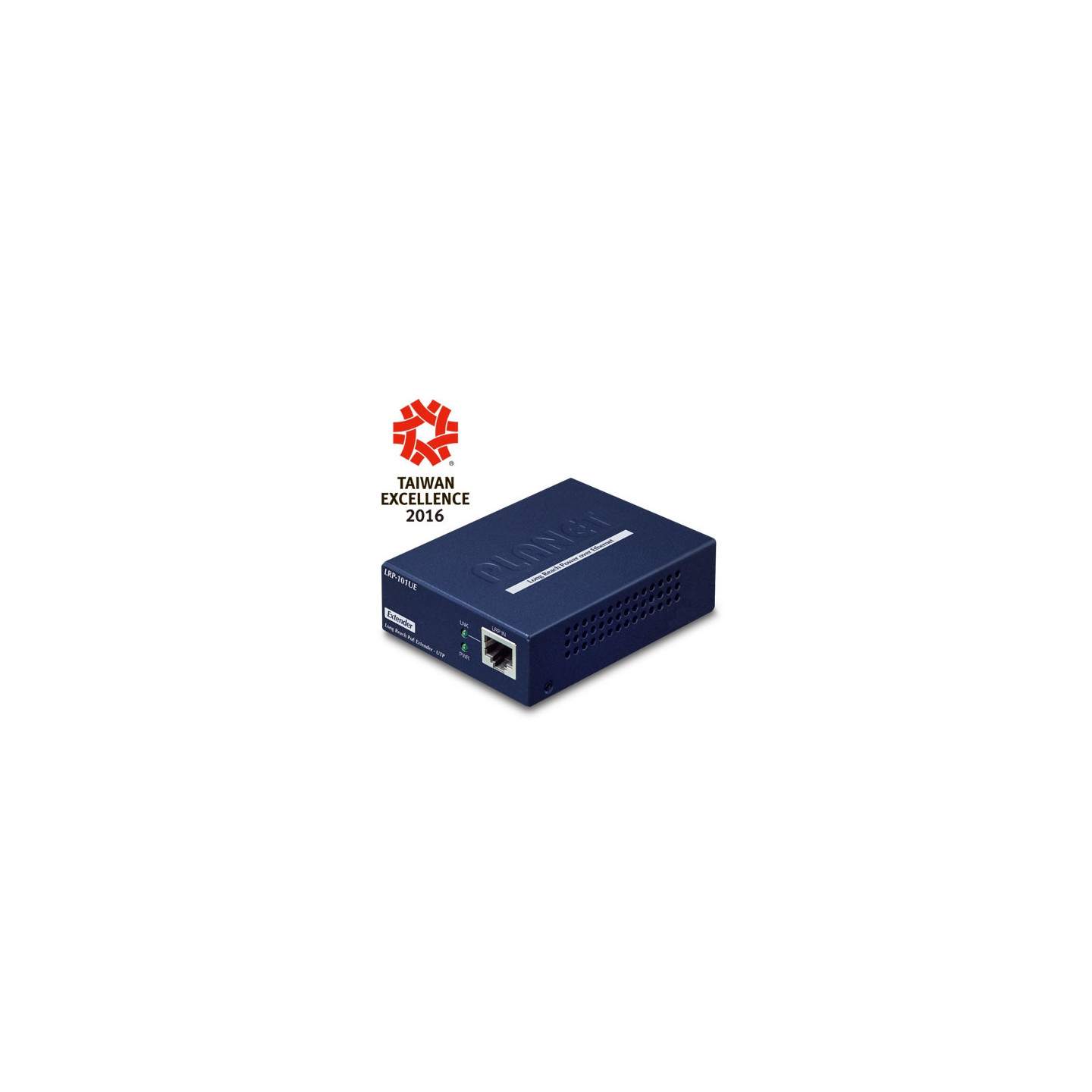

Kit extensor PoE de largo alcance de 1 puerto a través de UTP (LRP-101UH + LRP-101UE)
La solución PLANET Long Reach PoE está diseñada para extender la transmisión IP Ethernet e inyectar energía simultáneamente en un dispositivo alimentado (PD) compatible con PoE 802.3af/at remoto más allá del límite de distancia de 100 metros de Ethernet.
El LRP-101U-KIT, una solución PLANET Long Reach PoE, es un kit extensor PoE sobre UTP de un solo puerto que ofrece transmisión de datos y energía de largo alcance para una distancia de hasta 500 m (1640 pies) a través de un cable UTP/STP y otros 100 m a través de un cable Ethernet a una cámara IP PoE remota, un punto de acceso inalámbrico PoE o sistemas de control de acceso compatibles con PoE 802.3af/at. El LRP-101U-KIT proporciona una aplicación punto a punto para una operación plug-n-play sencilla y una implementación en entornos con exigencias climáticas con un amplio rango de temperaturas de -20 a 70 grados C. Sin el problema de la fuente de alimentación, hace que la instalación de dispositivos remotos alimentados por PoE sea más fácil y eficiente.

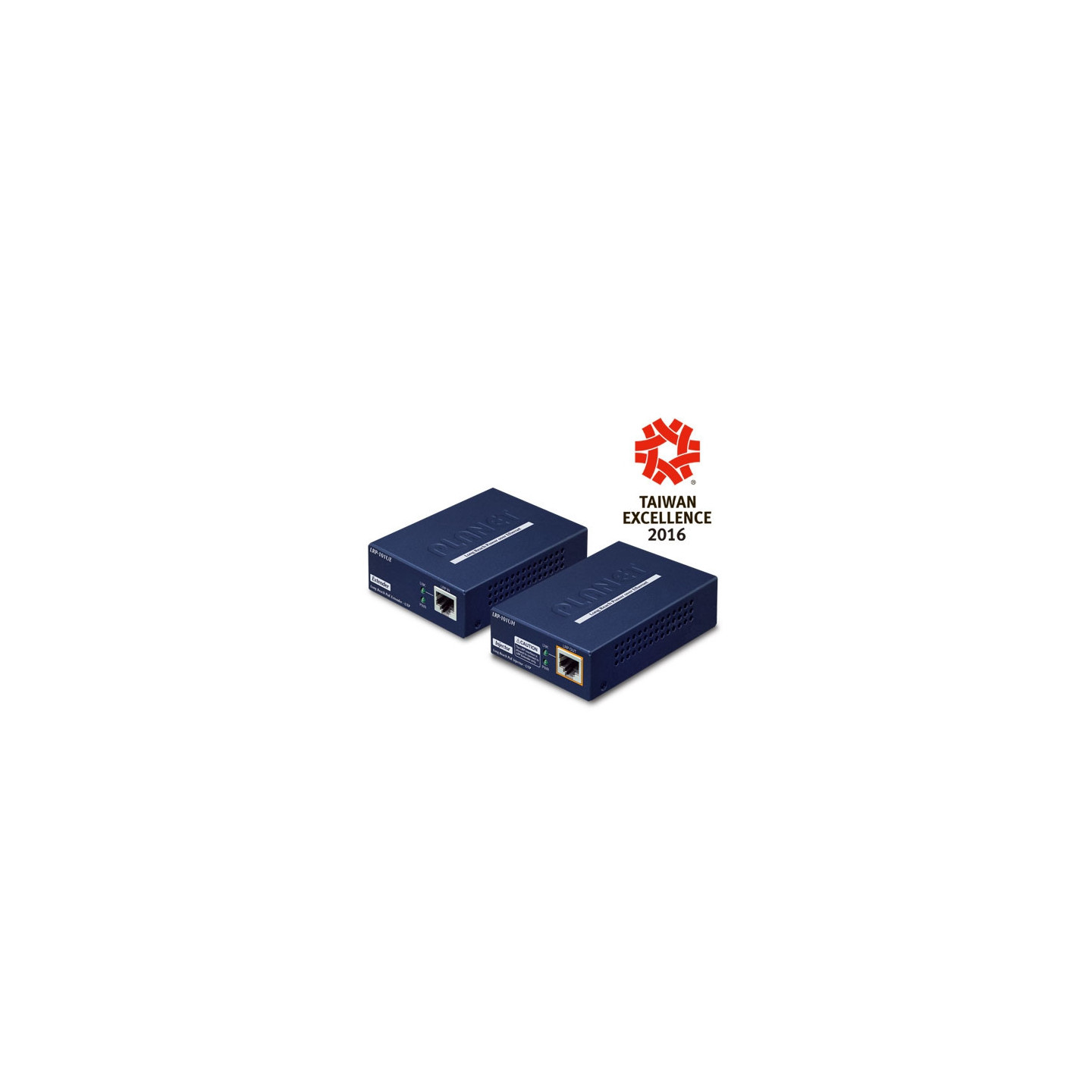

El LRP-101U-KIT consta de un inyector PoE de largo alcance y un conjunto extensor PoE de largo alcance que pueden funcionar en conjunto en cualquier parte de su infraestructura de red. Contiene dos productos completamente nuevos:

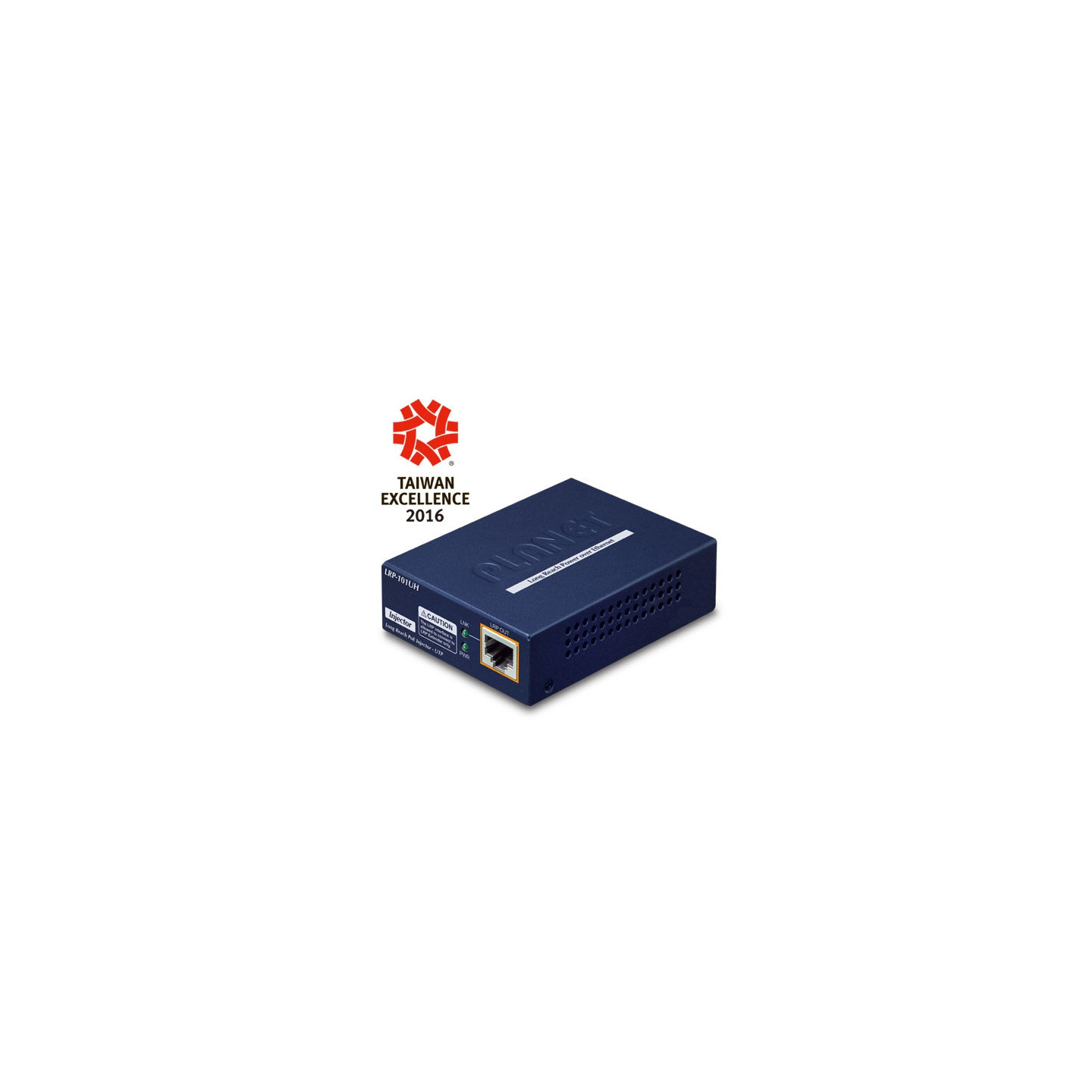

El LRP-101UH transmite datos y energía a través de un cable UTP/STP al LRP-101UE, que puede ubicarse a una distancia de hasta 500 m. Luego entregará los datos y la energía con un máximo de hasta 25 vatios a un PoE PD a través de un cable Ethernet, acelerando así la red de vigilancia IP o la infraestructura LAN inalámbrica a larga distancia. Ambos productos vienen en una carcasa de metal compacta pero resistente. Su diseño de montaje en pared se adapta fácilmente a cualquier ubicación con espacio limitado.
Funciones |
Inyector LRP |
Extensor LRP |

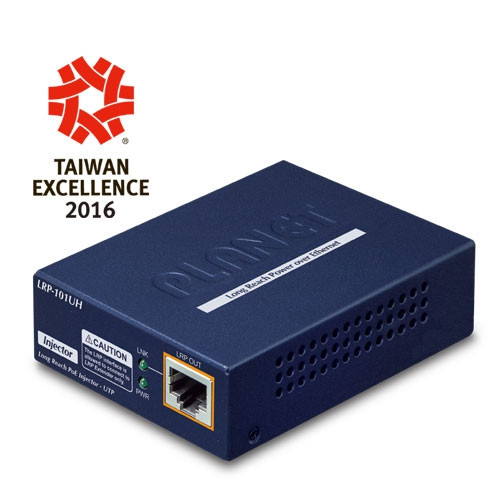

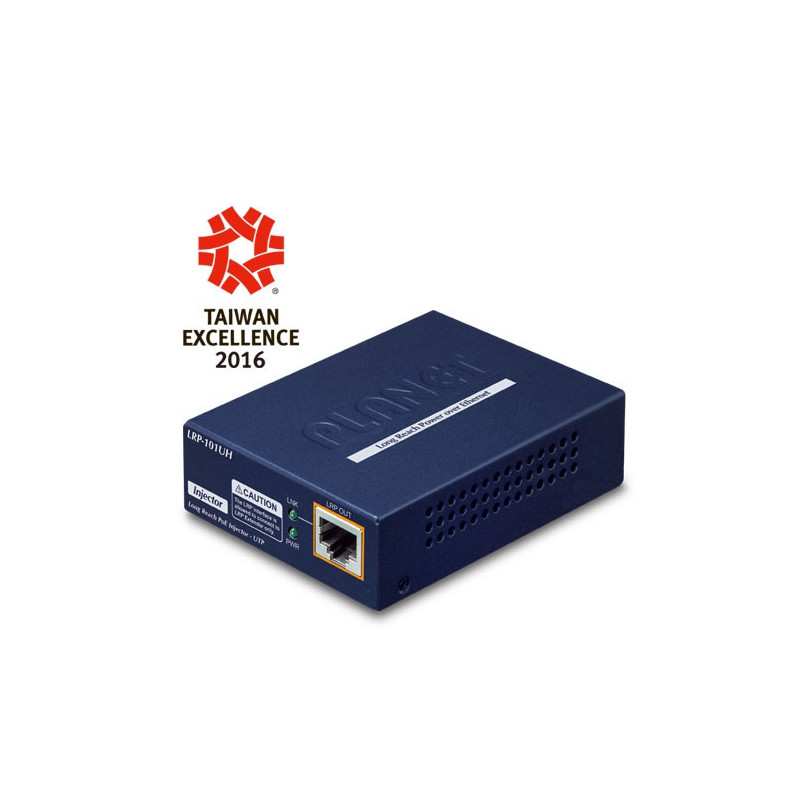

LRP-101UH |

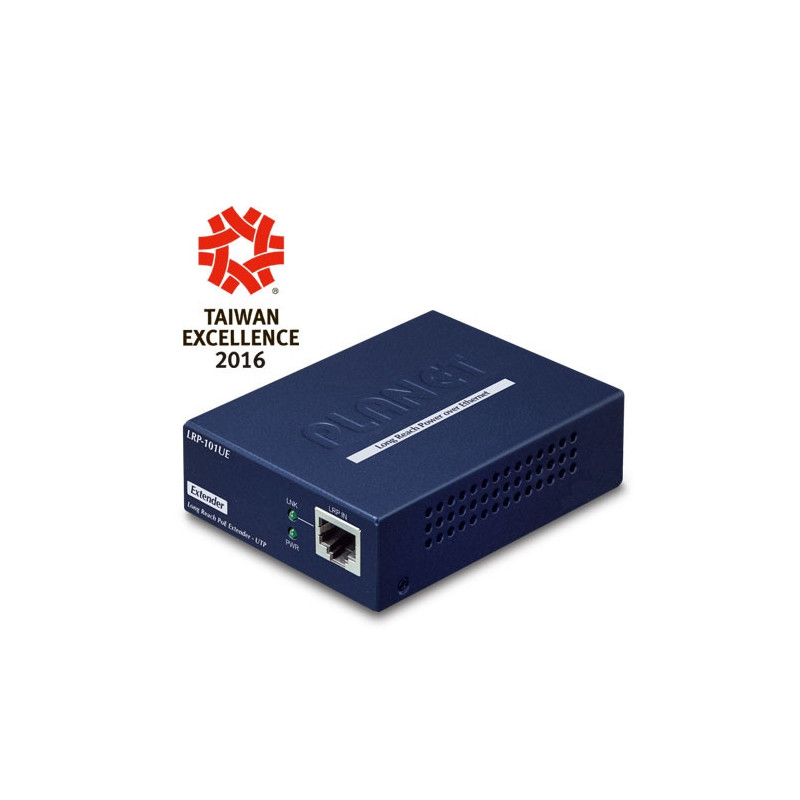

LRP-101UE |
|
| Entrada de alimentación | RJ45 con entrada PoE 802.3at/af o adaptador de alimentación con entrada de CC de 48~56 V | UTP con entrada de alimentación de CC a través de UTP |
| Salida de alimentación | UTP con salida de alimentación de CC a través de UTP | RJ45 con salida PoE 802.3at/af |
| Conexión LAN | NVR o conmutador Ethernet PoE+ en la cabecera | Cámara IP PoE, punto de acceso inalámbrico PoE, control de acceso PoE en el sitio remoto |
Un cable UTP normal solo se puede extender hasta 100 metros, pero el LRP-101U-KIT puede extender la red PoE hasta 500 metros (1640 pies) a través de un cable UTP largo de 4 pares o hasta 300 metros (1000 pies) a través de un cable UTP de 1 par existente Cable de par trenzado, como el cable telefónico, con transmisión de video estable y de alta calidad. Elimina la necesidad de energía adicional del sitio remoto al tiempo que permite que una sola fuente de energía proporcione energía a los extensores LRP y a la cámara IP PoE a larga distancia.
El kit extensor PoE de largo alcance PLANET es la solución perfecta para la extensión de distancia para redes PoE o no PoE para almacenes, estacionamientos, campus, casinos y muchos más. Pueden funcionar de manera estable a temperaturas que van desde -20 a 70 grados C para permitir que los usuarios operen cómodamente el kit en casi cualquier ubicación.
Con la función plug and play, el kit extensor PoE de largo alcance PLANET se puede usar de inmediato sin necesidad de configuración y también es compatible con todo tipo de protocolos de red IP. Además, los LED de diagnóstico enriquecidos en el panel frontal muestran el estado operativo del puerto individual y todo el sistema, lo que permite al administrador administrar la red de manera eficiente.

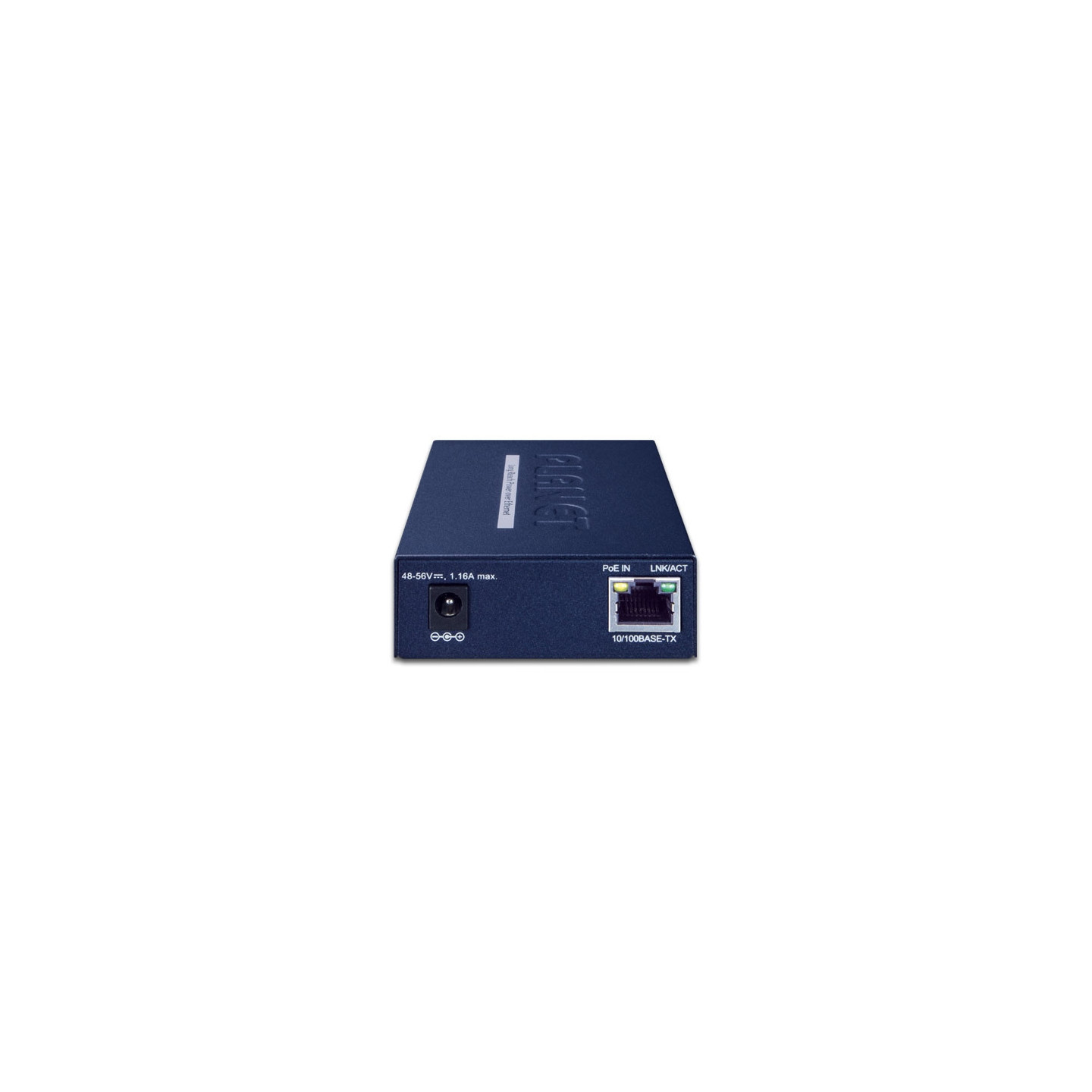

Interfaz Ethernet LRP-101UH
■ Cobre: 10/100BASE-TX RJ45, auto-negociación/auto-MDI/MDI-X
■ Alimentación a través de Ethernet Estándar: IEEE 802.3at/af PoE PD
(Dispositivo alimentado)
■ Entrada PoE: Admite PSE
de mitad y final Rango de entrada: 48 ~ 56 V CC
■ Velocidad de datos: 100/100 Mbps
■ Cableado: Cat5e o superior
■ Distancia máxima: 100 m
■ Tamaño máximo de trama: 1522 bytes

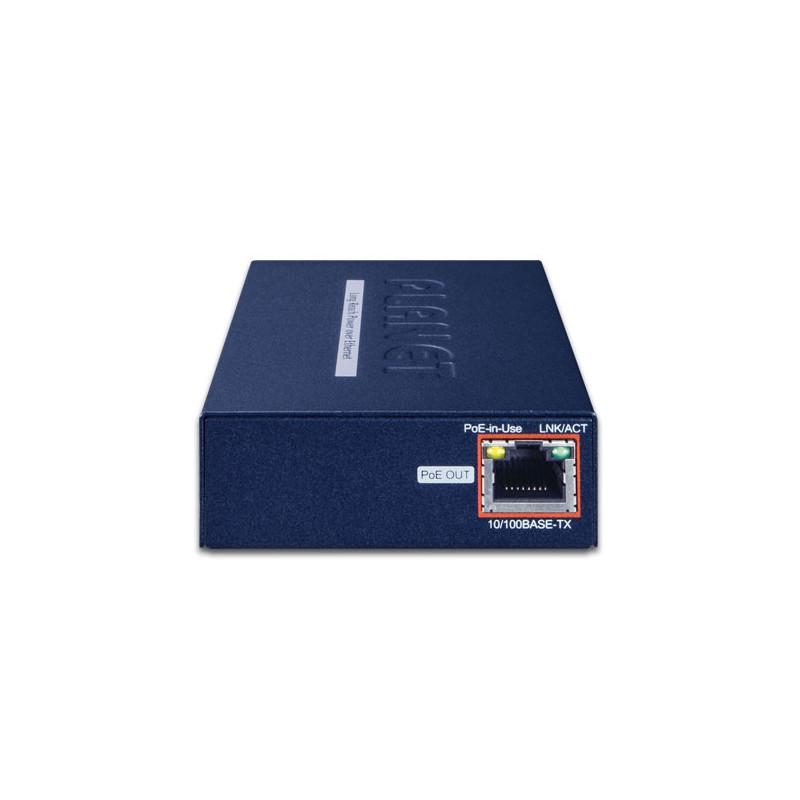

LRP-101UE

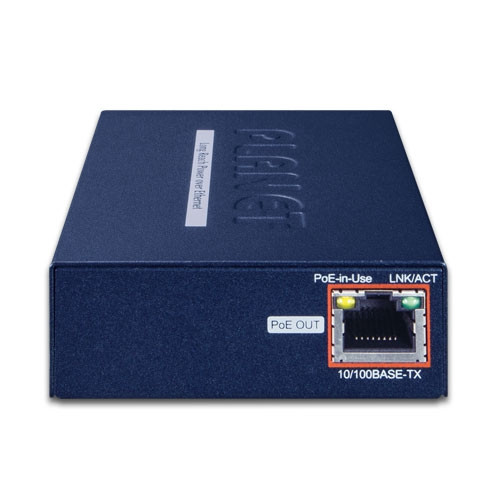

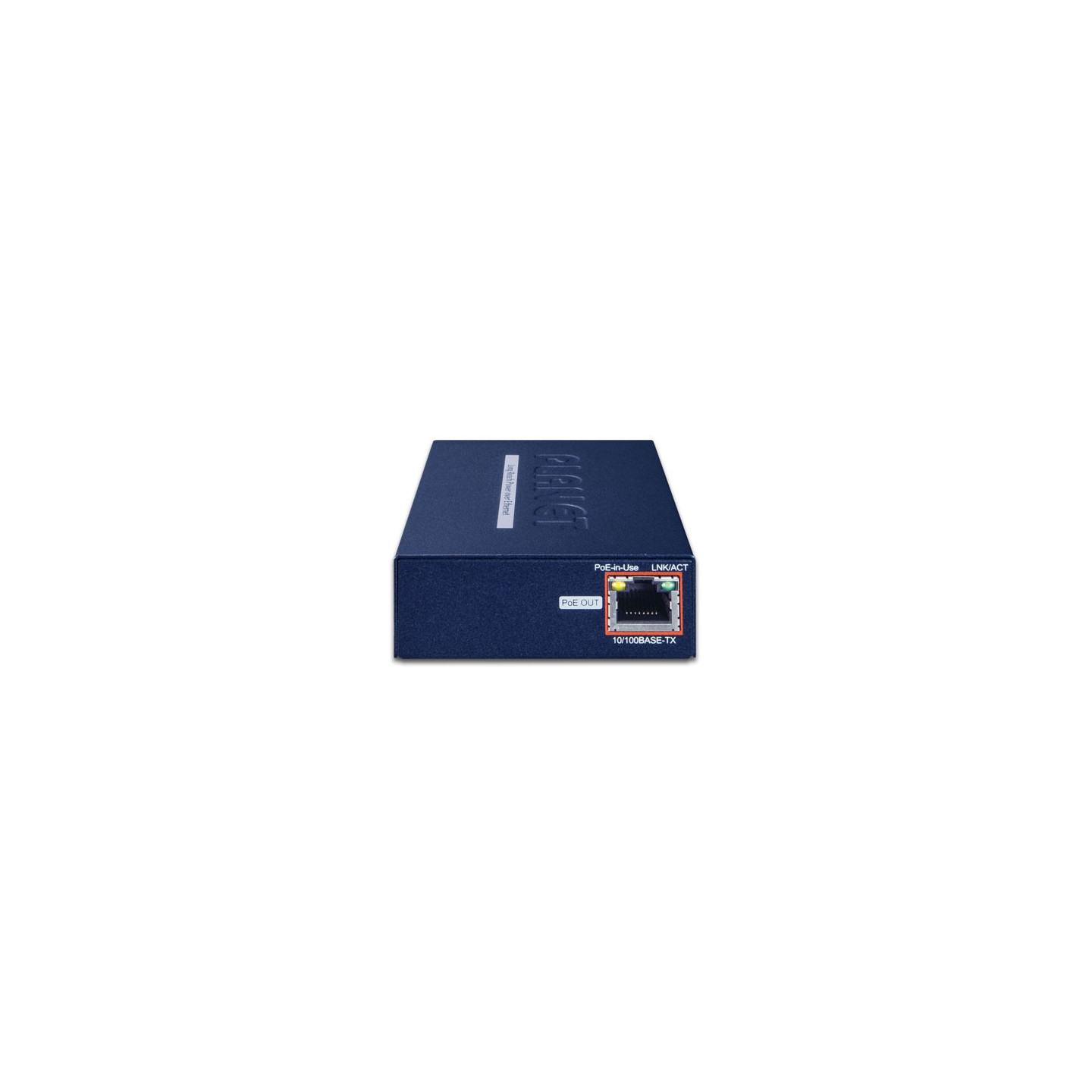

■ Cobre: 10/100BASE-TX RJ45, auto-negociación/auto-MDI/MDI-X
■ Estándar de alimentación a través de Ethernet: IEEE 802.3at/af PoE PSE
(equipo de fuente de alimentación)
■ Salida PoE: 48~56 V CC, 600 mA máx.
■ Presupuesto PoE: Hasta 25 vatios
■ Modo PoE: End-span, Pin RJ45 1/2(+), 3/6(-)
■ Velocidad de datos: 100/100Mbps
■ Cableado: Cat5e o superior
■ Distancia máxima: 100 m
■ Tamaño máximo de fotograma: 1522 bytes

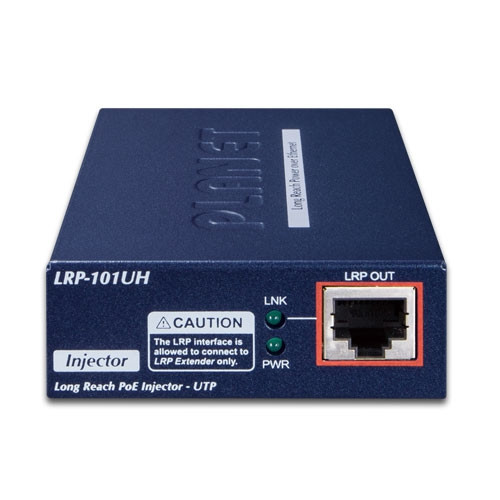

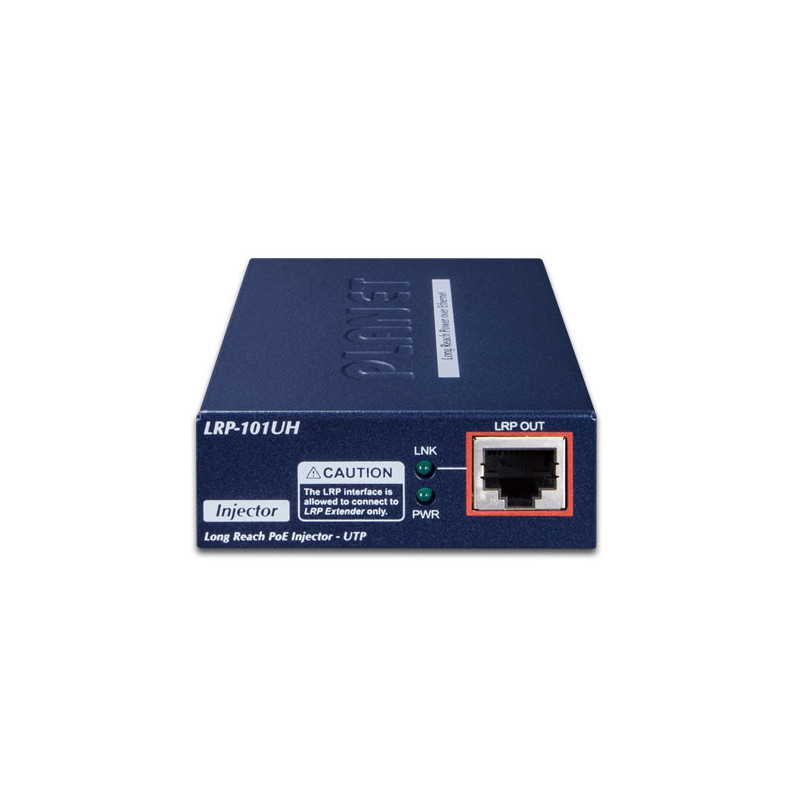

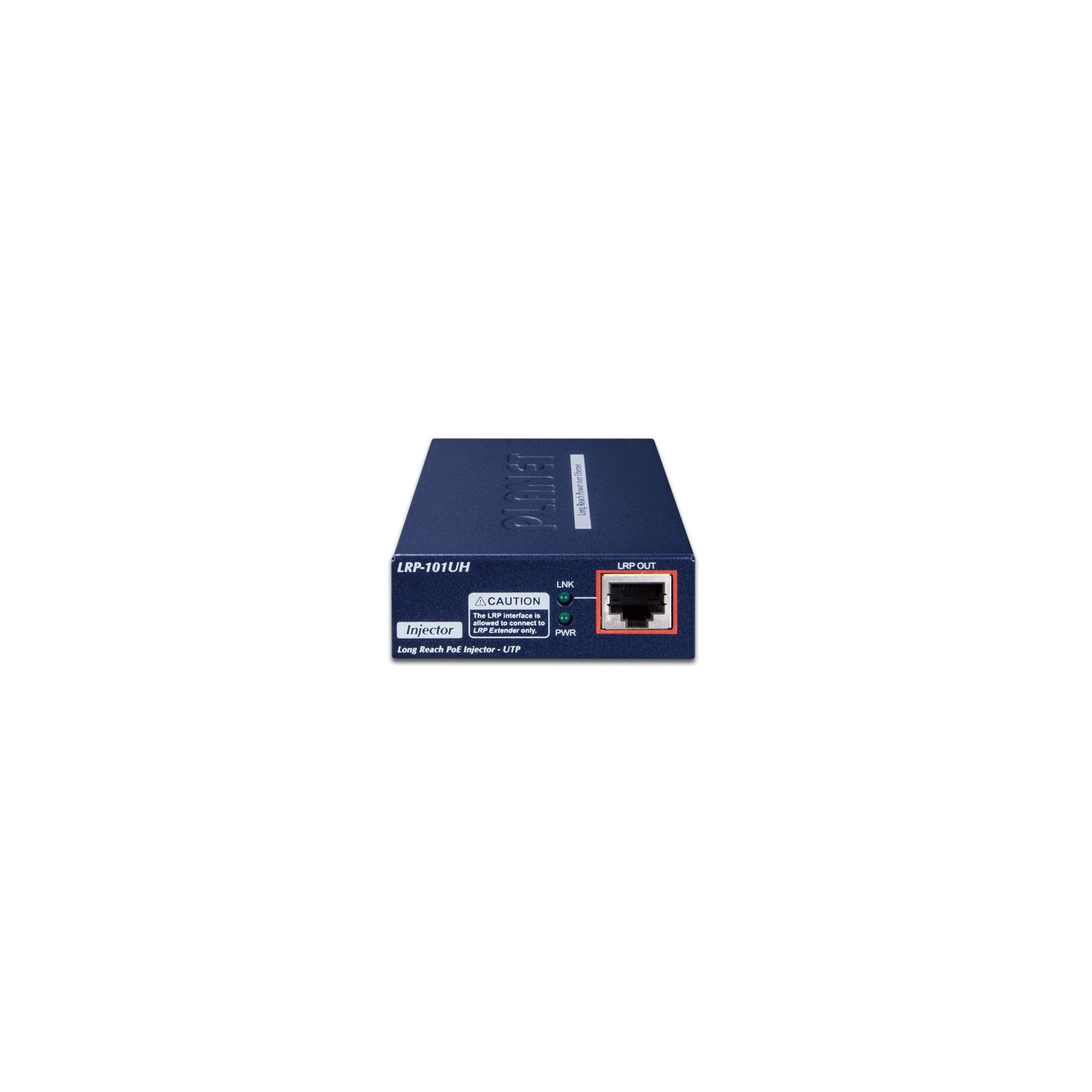

Interfaz PoE de largo alcance LRP-101UH
■ Conectividad: 1 x conector RJ45, PoE de largo alcance a través de UTP PSE
■ Potencia de salida: 41 ~ 56 V CC
■ Asignación de pines de alimentación:
RJ45 Pin 1, 3, 5, 7: VCC+
RJ45 Pin 2, 4, 6, 8: VCC-
■ Cableado:
Cat. Cable UTP 3, 4, 5, 5e (100 metros, máx.)
EIA/TIA-568 STP de 100 ohmios (100 metros, máx.)
■ Distancia máxima:
Máx. 100 m con salida PoE+ (328 pies)
Máx. 500 m con salida PoE (1.640 pies)
Máx. 1000 m sin salida PoE (3.280 pies)
■ Estándar Ethernet de largo alcance: IEEE 1901
■ Tipo de modulación: Wavelet-OFDM
■ Seguridad: cifrado AES de 128 bits
■ Banda de frecuencia: 2 ~ 28 MHz
■ Cifrado: AES LRP-101UE
de 128 bits

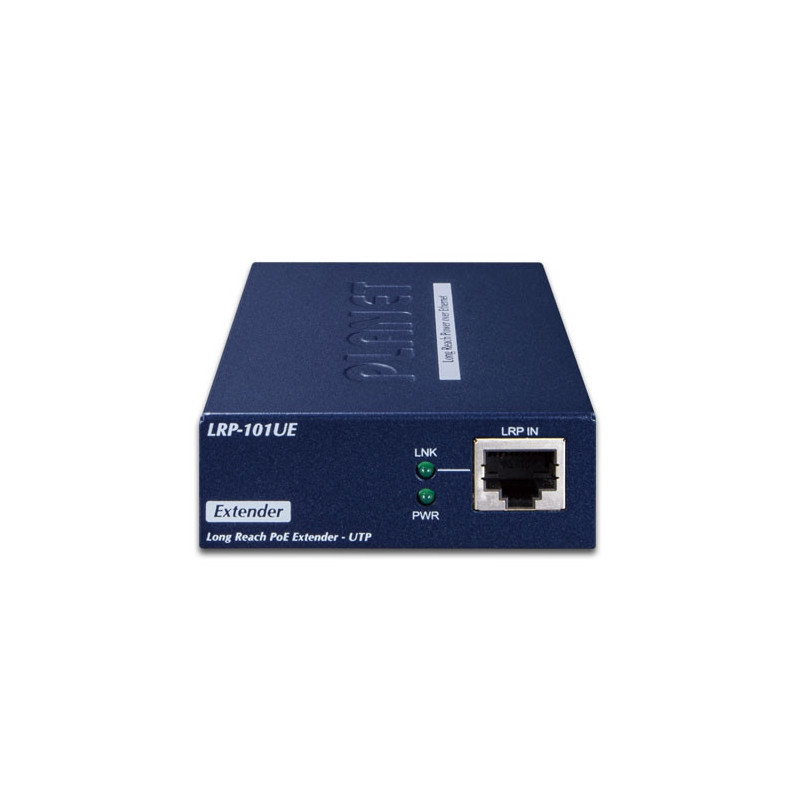

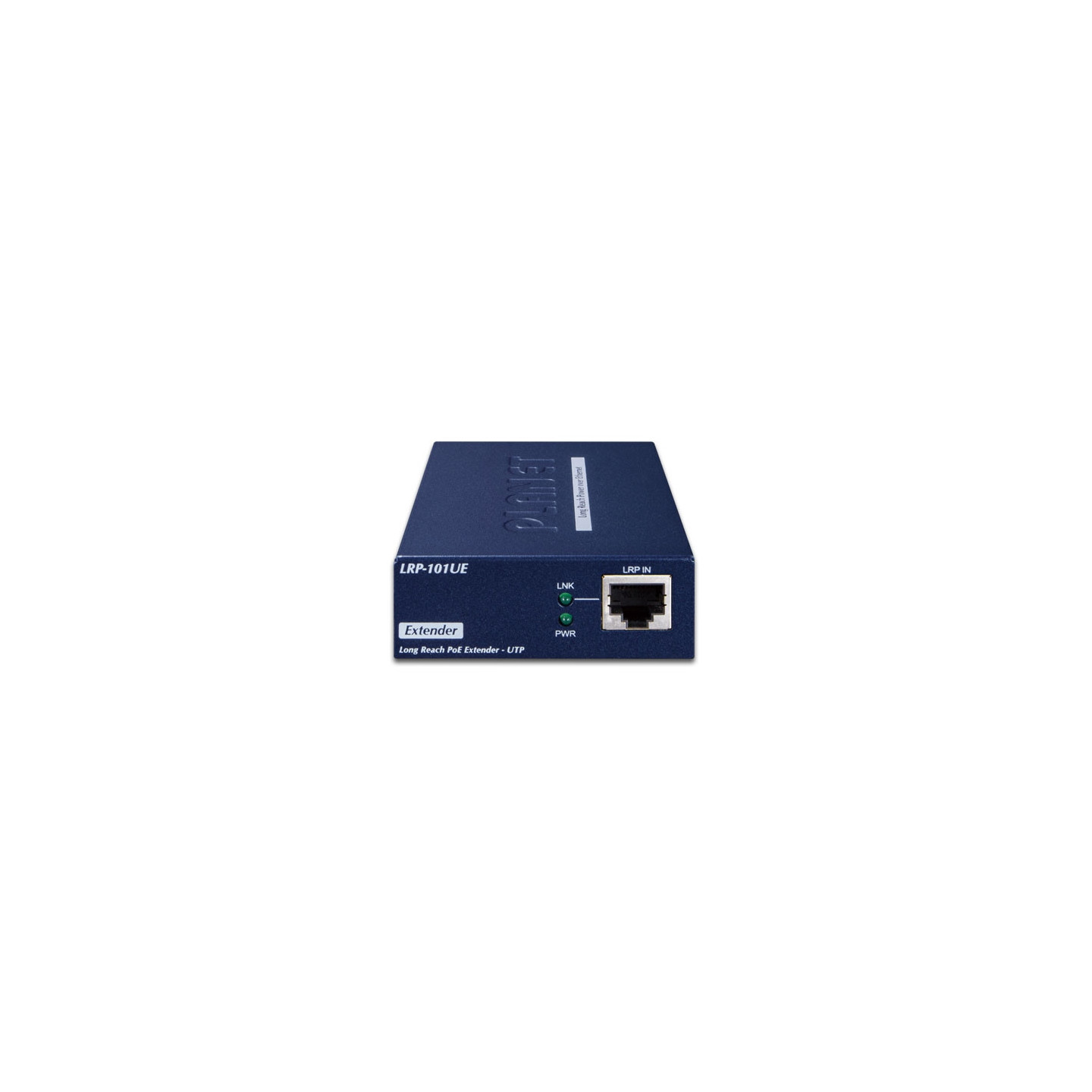

■ Conectividad: 1 x conector RJ45, PoE de largo alcance a través de UTP PD
■ Entrada de alimentación: 37 ~ 56 V CC
* ■ Asignación de pines de alimentación:
PIN RJ45 1, 3, 5, 7: VCC+
RJ45 Pin 2, 4, 6, 8: VCC-
■ Distancia máxima:
Máx. 100 m con salida PoE+ (328 pies)
Máx. 500 m con salida PoE (1.640 pies)
Máx. 1000 m sin salida PoE (3.280 pies)
■ Estándar Ethernet de largo alcance: IEEE 1901
■ Tipo de modulación: Wavelet-OFDM
■ Seguridad: Cifrado AES de 128 bits
■ Banda de frecuencia: 2 ~ 28 MHz
■ Cifrado: Rendimiento AES de 128 bits
**
Distancia
Velocidad de datos*
(carga / descarga)
LRP-101UE 802.3af/at Capacidad de salida PoE**
LRP-101UH
con 56 V CC en
LRP-101UH
con PoE+ de 30 W en
100m
94 / 94 Mbps
30W
19W
200m
82 / 82 Mbps
30W
18W
300m
63 / 67 Mbps
30W
17W
400m
44 / 48 Mbps
22W
14W
500m
30 / 30 Mbps
18W
12W
Indicadores LED LRP-101UH
4 x LEDs
■ PWR
■ LRP LNK
■ PoE IN
■ LNK/ACT
LRP-101UE
4 x LEDs
■ PWR
■ LRP LNK
■ PoE en uso
■ LNK/ACT
Protección contra descargas electrostáticas 4KV CC
Protección EFT LRP-101UH
■ 2KV
LRP-101UE
■ -
Recinto Caja metálica
Instalación Montaje en pared o carril DIN con kit opcional
Dimensiones (ancho x fondo x alto) 94 x 70,3 x 26,2 mm
Peso LRP-101UH
193g
LRP-101UE
190g

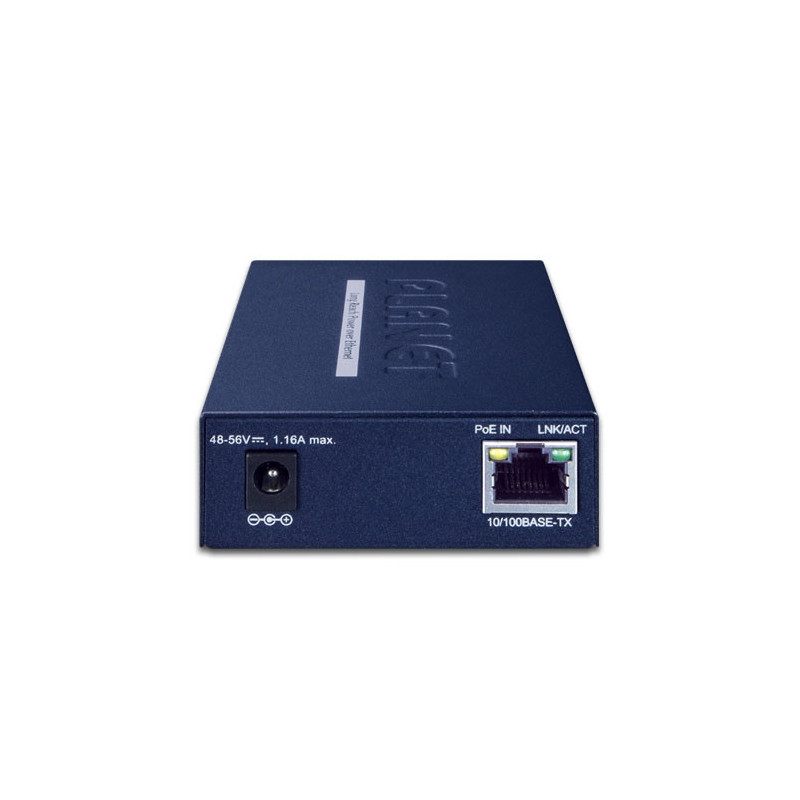

Requisitos de alimentación LRP-101UH
■ Entrada RJ45 PoE: 802.3at/af 48~56V DC
■ Entrada DC: 48~56V DC
LRP-101UE
■ Alimentación a través de RJ45 Entrada: 44~56V DC
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3af Alimentación a través de Ethernet (802.3at Tipo 1)
IEEE 802.3at Alimentación a través de Ethernet (802.3at Tipo 2)
Cumplimiento de la normativa FCC Parte 15 Clase A, CE
Temperatura En funcionamiento: -20 ~ 70 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad En funcionamiento: 5 ~ 95% (sin condensación)
Almacenamiento: 5 ~ 95% (sin condensación)
Nota
Nota *1. Carga: LRP-101UE a LRP-101UH, flujo de datos.
Descargar: LRP-101UH a LRP-101UE, flujo de datos.
2.As hay varios valores de resistencia en la categoría
de cable 5/5e, la velocidad de datos real variará según la calidad
del cable de cobre y los factores ambientales.
**Dependiendo de cuál sea la entrada de alimentación CC/PoE y la longitud del cable
UTP.
