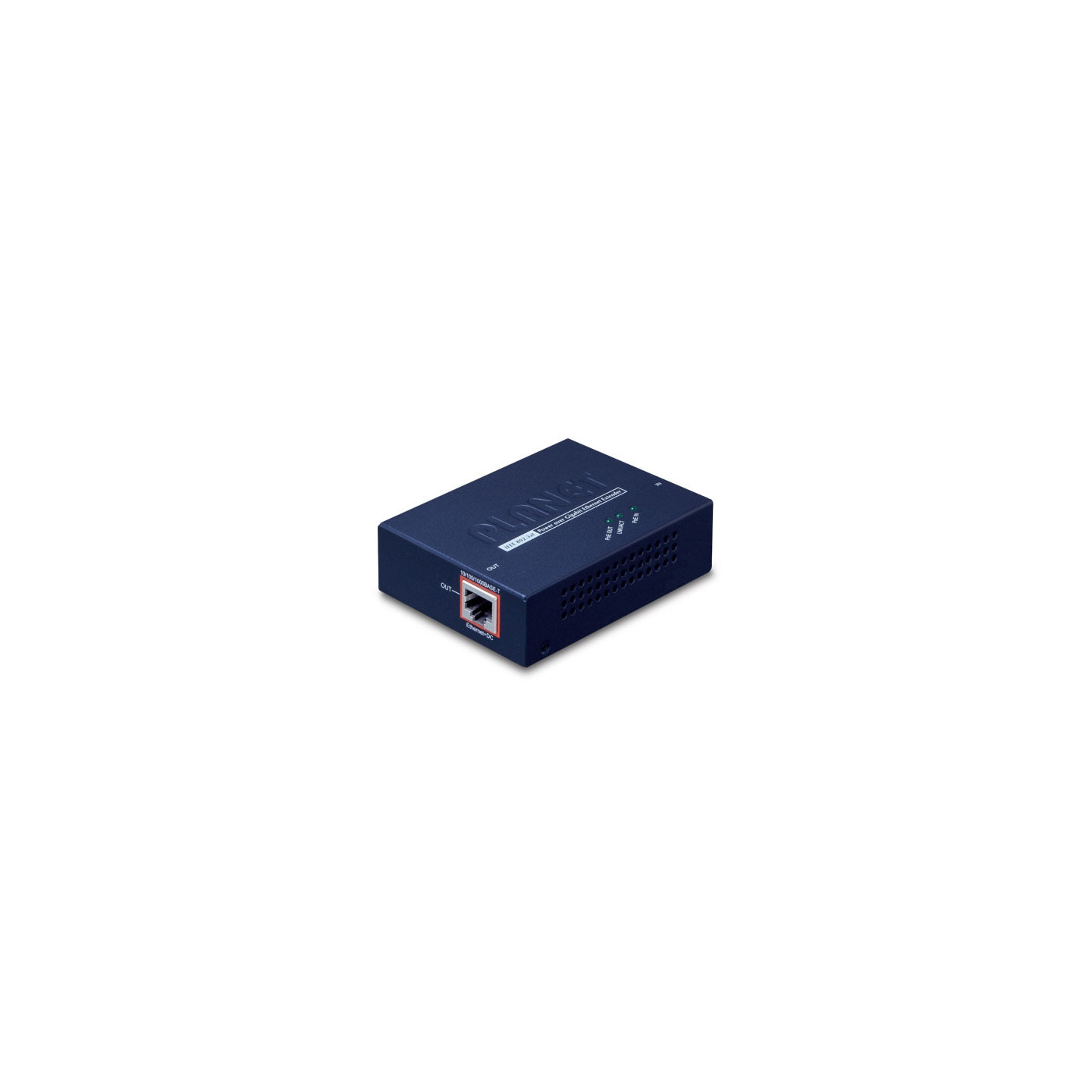

PLANET POE-E201
Extensor de alimentación a través de Gigabit Ethernet IEEE 802.3at
Solución de extensión de datos Gigabit y PoE+ 802.3at de larga distancia
PLANET POE-E201 es un extensor simple que extiende la distancia de transmisión de datos Gigabit Ethernet y alimentación IEEE 802.3at/802.3af a través de un cable UTP Cat. 5/5e/6 estándar de 100 m (328 pies) a 200 m, 300 m, 400 m y un máximo de 500 m.
No importa cuántos dispositivos de red compatibles con PoE, como cámaras IP PoE, puntos de acceso inalámbricos PoE y teléfonos IP PoE, se implementen, se instalan fácilmente sin la necesidad de tener una toma de corriente adicional. Sin embargo, debido a la limitación del cableado UTP, solo se utilizan hasta 100 metros (328 pies) de cable. Por lo tanto, el POE-E201 está diseñado como el extensor para transmitir datos Gigabit Ethernet y alimentación PoE 802.3af/at a otra distancia de 100 m. Al conectar en cadena varios POE-E201, la distancia se puede triplicar o cuadriplicar para satisfacer sus necesidades.
Con su capacidad para proporcionar PoE 802.3af/at y extensión de datos Gigabit Ethernet, el POE-E201 es una solución de red ideal para proveedores de servicios, campus y áreas públicas. Le permite administrar la energía de manera centralizada de manera fácil, eficiente y rentable sin importar cuán remota sea la ubicación.
Plug and Play, y fácil instalación del cableado
El extensor PoE Gigabit 802.3af/at POE-E201 es bastante fácil de instalar mediante la sencilla configuración plug and play. Se utiliza entre un equipo de fuente de alimentación (PSE) y un dispositivo alimentado (PD).

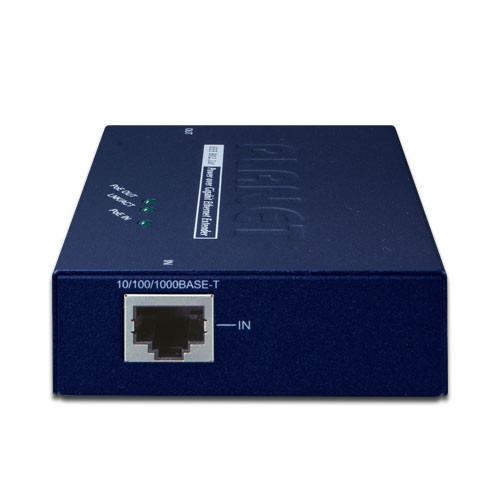

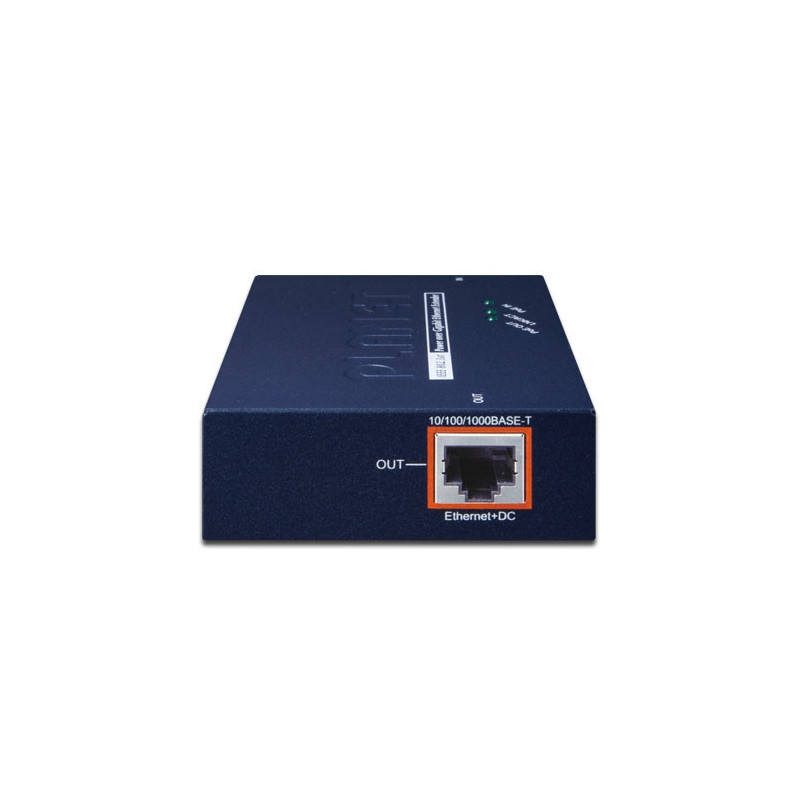

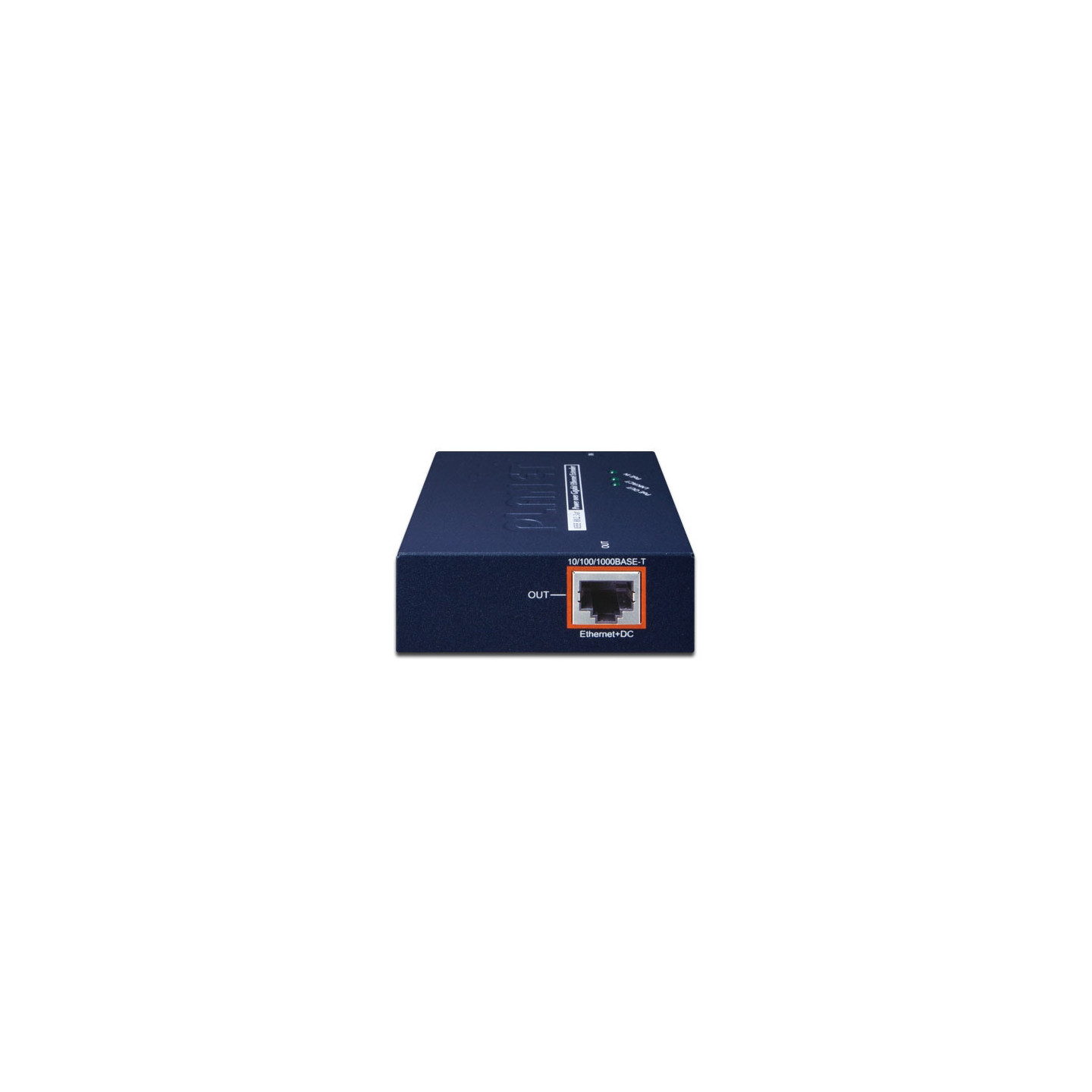

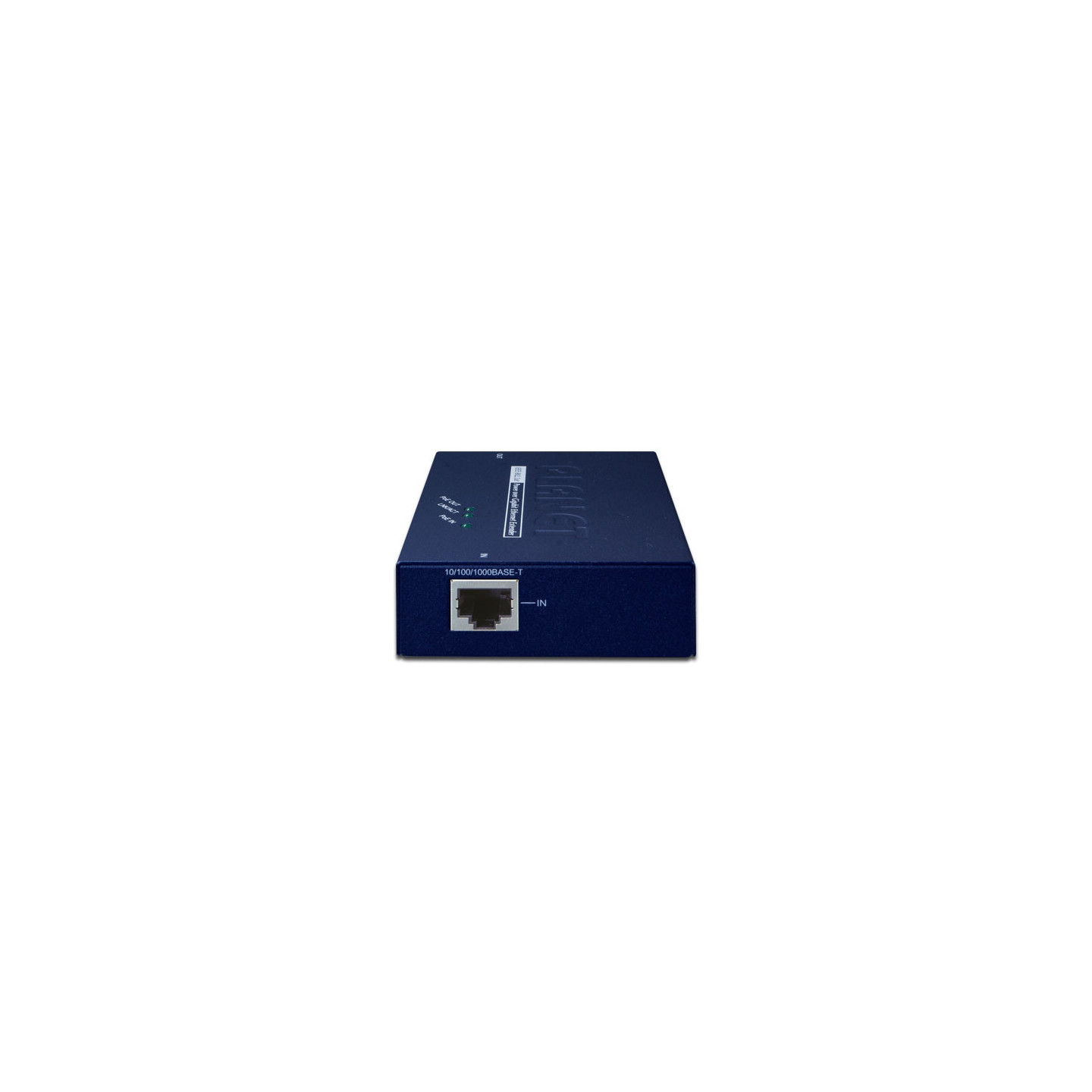

El POE-E201 inyecta energía al PD sin afectar el rendimiento de transmisión de datos. El POE-E201 ofrece una solución rentable y rápida para duplicar el alcance estándar de PoE de 100 a 200 metros. Este extensor PoE Gigabit 802.3af/at, diseñado en una caja compacta, cuenta con 2 puertos RJ45, de los cuales el puerto "PoE IN" funciona como entrada PoE (datos y alimentación) y el puerto "PoE OUT" del otro lado funciona como salida PoE (datos y alimentación). El puerto "PoE OUT" también es el inyector de energía para transmitir voltaje de CC a través del cable Cat. 5/5e/6 y transferir datos y energía simultáneamente entre el PSE y un PD.
Detalle de productos
Especificaciones de hardware
ENTRADA LAN 1 x Ethernet 10/100/1000BASE-T con IEEE 802.3at/802.3af PoE "Datos + DC" en
auto MDI/MDI-X, conector RJ45 de negociación automática
SALIDA DE LAN 1 x Ethernet 10/100/1000BASE-T con salida
IEEE 802.3at/802.3af PoE "Datos + DC" Auto MDI/MDI-X, conector RJ45 de negociación automática
Dimensiones (ancho x fondo x alto) 94 x 70,3 x 26,2 mm
Peso 189 g
Requisitos de alimentación Cumple con IEEE 802.3at PoE+ con voltaje dentro de 52 V-56 V CC
Cumple con IEEE 802.3af PoE con voltaje dentro de 48 V-51 V CC
Consumo de energía 2,6 vatios (máximo del sistema) /Salida PoE a un máximo de 36 vatios
Recinto Metal
Instalación Montaje en pared o en carril DIN
Protección ESD (Ethernet): 2KV
Sobretensión (EFT para energía): 2KV

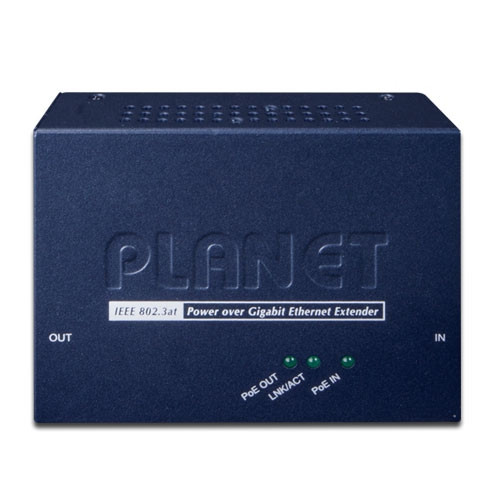

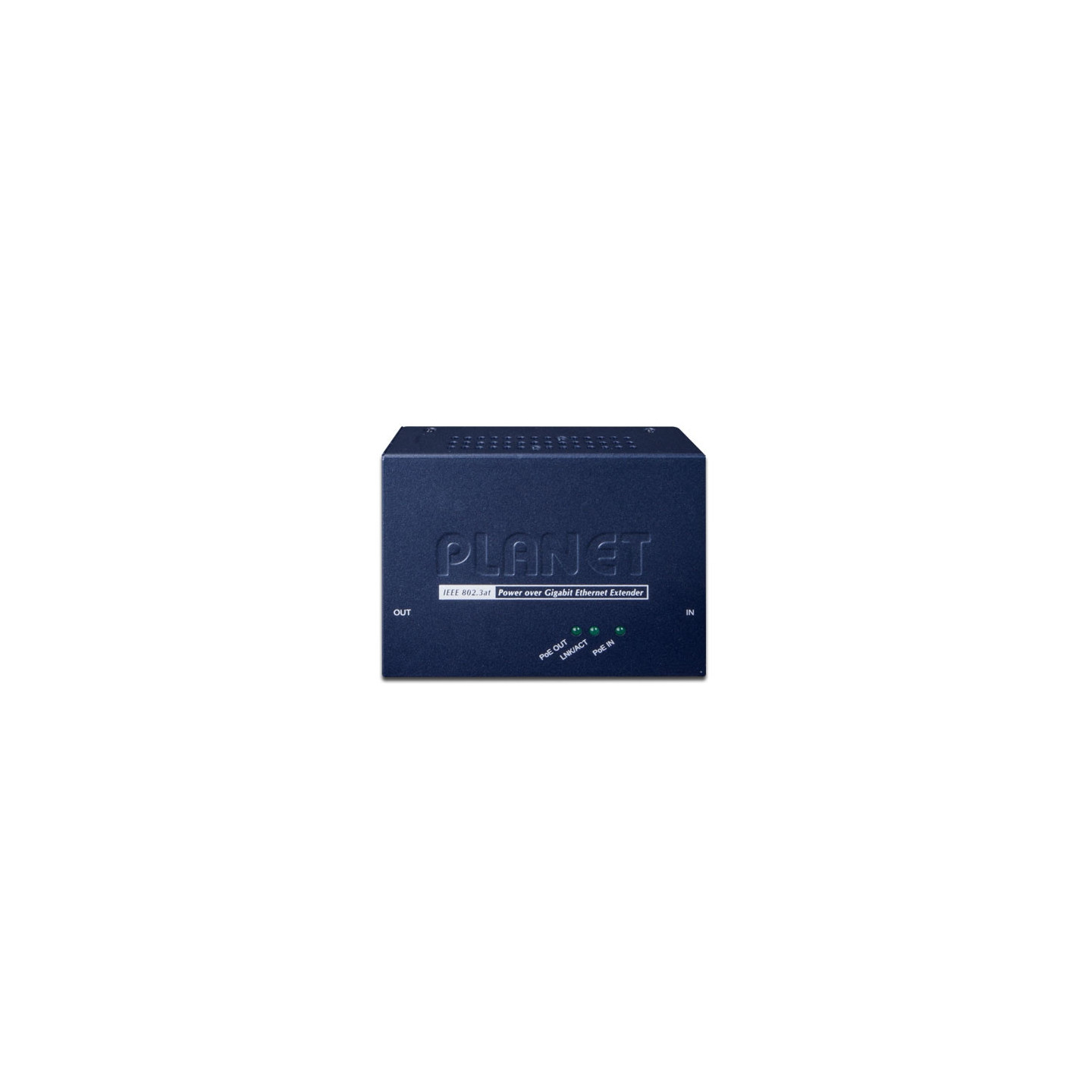

Indicadores LED 1 x Entrada PoE (verde)
1 x Datos LAN (verde)
1 x Salida PoE (ámbar)
Cable de red 10BASE-T: UTP de 4 pares Cat. 5 hasta 100 m (328 pies)
100BASE-TX: 4 pares UTP Cat. 5 hasta 100 m (328 pies)
1000BASE-T: 4 pares UTP Cat. 5e, 6, 6A hasta 100 m (328 pies)
EIA/TIA- 568 STP de 100 ohmios (100 m, 328 pies)
Especificaciones de Switch
Velocidad de datos 10/100/1000Mbps
Arquitectura de conmutadores Almacenamiento y reenvío
Rendimiento del conmutador 10 Mbps: 14880pps@64Bytes
100 Mbps: 148810pps@64Bytes
1000 Mbps: 1488000pps@64Bytes
Tamaño máximo de fotograma 9K bytes
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Alimentación a través de Ethernet
Estándar PoE Puerto
de entrada "PoE" IEEE 802.3at Alimentación a través de Ethernet Plus PD de tramo final/tramo medio PD clase 4 PD
por puerto
de salida "PoE" PSE
de alimentación a través de Ethernet Plus IEEE 802.3at Alimentación a través de Ethernet Plus Compatible con el estándar IEEE 802.3af de alimentación a través de Ethernet
Tipo de fuente de alimentación PoE Tramo final/Tipo A
Alimentación PoE Puerto
de entrada "PoE" 48~56 V CC, máx. 30,8 vatios
Puerto
de salida "PoE" 44~52 V CC, máx. 26 vatios
Asignación de pines de alimentación Puerto
"PoE In" 1/2 (+), 3/6 (-); 4/5 (+), 7/8 (-)
Puerto
"PoE Out" 1/2 (+), 3/6 (-)
Distancia máxima 500 metros con instalación en cadena de 4 unidades
Conformidad con las normas
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de la norma IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3x Control de flujo
Medio ambiente
Operativo Temperatura: -10 ~ 60 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -40 ~ 85 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
