Concentrador de inyector Administrable Gigabit 802.3bt PoE++ de 8 puertos (400 vatios)
El recientemente mejorado UPOE-800G de PLANET, una solución PoE++ administrable y de alta densidad que se puede montar en bastidor, está diseñado para actualizar perfectamente una infraestructura de red existente al sistema de red IEEE 802.3bt Power over Ethernet Plus sin reemplazar el conmutador Ethernet existente. Las funciones de administración del UPOE-800G se han mejorado para incluir los protocolos TLSv1.2 y TLSv1.3 para mejorar la ciberseguridad, el sistema PLANET NMS, la aplicación PLANET CloudViewer, el servicio PLANET DDNS/Easy DDNS y más.
El UPOE-800G, un concentrador inyector PoE++ IEEE 802.3bt administrado y de alta densidad que se puede montar en bastidor, presenta funciones PoE inteligentes de PLANET a través de una interfaz de usuario web para administración remota. Proporciona 8 puertos Ethernet 10/100/1000BASE-T con inyector PoE++ tipo 4 802.3bt con un presupuesto PoE total de 400 vatios. Cada puerto PoE puede suministrar hasta 95 vatios de potencia a través de cables UTP Ethernet Cat.5/5e/6 que permiten la transmisión simultánea de datos y potencia a un dispositivo remoto alimentado por 802.3bt/at (PD).
El UPOE-800G permite la centralización de la fuente de alimentación y optimiza la instalación y la gestión de la energía de dispositivos de red remotos, y proporciona una solución de red Power over Ethernet rápida, segura y eficaz para pequeñas empresas y grandes empresas.
Solución de alimentación de 95 vatios con PoE++ 802.3bt a través de UTP de 4 pares
Como el UPOE-800G adopta la tecnología estándar IEEE 802.bt PoE++, es capaz de suministrar hasta 95 vatios de alimentación mediante el uso de los cuatro pares de cableado Ethernet Cat5e/6 estándar para suministrar alimentación y datos a máxima velocidad a cada dispositivo alimentado (PD) compatible con PoE remoto. Su capacidad de potencia es tres veces mayor que la del PoE+ 802.3at convencional y es una solución ideal para los PD de red que consumen mucha energía, como:
Para satisfacer la demanda de varios dispositivos alimentados que consumen energía PoE estable, el UPOE-800G admite modos de operación multi-PoE que incluyen el modo PoE++ 802.3bt tipo 4 de 95 vatios y los modos legado y forzado de 4 pares para resolver la incompatibilidad de los PD PoE de 4 pares no estándar en el campo.
Vatios PoE |
Modo de funcionamiento PoE |
Modo de salida de potencia |
| 95 W | 802.3bt PoE++ | (pines 1, 2, 3, 6 + pines 4, 5, 7, 8) |
| 36 W | 802.3at PoE de extremo a extremo | (pines 1, 2, 3, 6) |
| 36 W | 802.3at PoE de extremo a extremo | (pines 4, 5, 7, 8) |

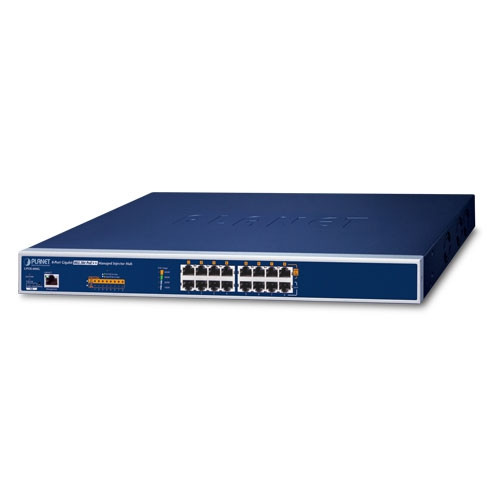

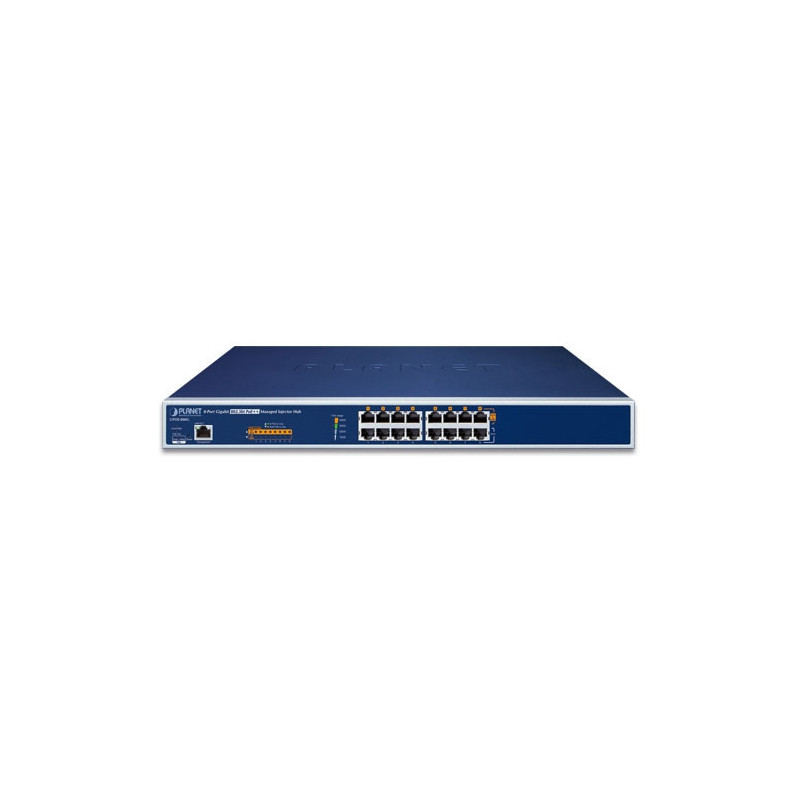

El UPOE-800G se instala entre un conmutador Ethernet normal y los PD. El panel frontal del UPOE-800G cuenta con un total de 16 puertos RJ45 STP, de los cuales 8 puertos se encuentran en la pila inferior y funcionan como "entrada de datos", mientras que los otros 8 puertos se encuentran en la pila superior y funcionan como "salida PoE (datos y alimentación)". Tanto la alimentación como los datos se transfieren simultáneamente a través de cables UTP a los PD sin afectar el rendimiento y las funciones de la red existente.
Con datos y alimentación a través de Ethernet desde una unidad, el UPOE-800G puede reducir la instalación de cables de alimentación y eliminar la necesidad de tomas de corriente dedicadas en la pared, el techo o cualquier lugar inaccesible.
Como es el concentrador de inyectores PoE++ administrado para redes de vigilancia, inalámbricas y VoIP, el UPOE-800G cuenta con las siguientes funciones especiales de gestión PoE:
El UPOE-800G se puede configurar para monitorear el estado del PD conectado en tiempo real a través de una acción de ping. Una vez que el PD deja de funcionar y responder, el UPOE-800G reanudará la alimentación del puerto PoE y hará que el PD vuelva a funcionar. Mejorará en gran medida la confiabilidad de la red a través del puerto PoE que restablece la fuente de alimentación del PD y reduce la carga de administración del administrador.
En el marco de la tendencia de ahorro de energía en todo el mundo y contribuyendo a la protección del medio ambiente en la Tierra, el UPOE-800G puede controlar eficazmente la fuente de alimentación además de su capacidad de proporcionar una alta potencia en vatios. La función integrada de "programación PoE" le ayuda a habilitar o deshabilitar la alimentación de energía PoE para cada puerto PoE durante intervalos de tiempo específicos y es una función poderosa para ayudar a las PYMES o empresas a ahorrar energía y dinero.
El UPOE-800G se puede programar para que se reinicie a una hora específica, como cada minuto, cada hora, todos los días, para reducir la posibilidad de que el dispositivo PD se bloquee como resultado de un desbordamiento del búfer.
El UPOE-800G ayuda a los usuarios a controlar el estado actual del uso de energía PoE de forma fácil y eficiente gracias a su indicador LED avanzado. El panel frontal del UPOE-800G, denominado “Uso de energía PoE”, tiene cuatro LED verdes que indican 100 W, 200 W, 300 W y 400 W de uso de energía PoE.
A través del gráfico de uso de energía en la interfaz de administración web, el UPOE-800G permite al administrador controlar el estado del uso de energía de los PD conectados en tiempo real. De este modo, mejora enormemente la eficiencia de la administración de las instalaciones.
Con una capacidad de salida PoE de hasta 95 vatios, el UPOE-800G puede extenderse a una distancia mucho mayor utilizando el extensor PoE PLANET para alimentar el PD PoE que se puede instalar a más de 100 metros de distancia. Al conectar en cadena varios extensores PLANET 802.3bt PoE++, ofrece la gran flexibilidad de duplicar, triplicar o cuadriplicar la distancia de la red PoE.
El UPOE-800G presenta un diseño de bajo ruido y un sistema de ventilación eficaz. Admite la tecnología de ventilador inteligente que controla automáticamente la velocidad del ventilador incorporado para reducir el ruido y mantener la temperatura del concentrador del inyector PoE para una capacidad de salida de energía óptima, con visualización del estado del ventilador inteligente de baja y alta velocidad en la interfaz web. El UPOE-800G puede funcionar de manera confiable, estable y silenciosa en cualquier entorno sin afectar su rendimiento.
La función de ciberseguridad incluida para proteger la administración del UPOE-800G en una red de misión crítica prácticamente no requiere esfuerzo ni costo de instalación. Se utilizan los protocolos TLSv1.2 y TLSv1.3 para brindar una protección sólida contra amenazas avanzadas. El administrador de red ahora puede construir redes corporativas de alta seguridad con considerablemente menos tiempo y esfuerzo que antes.
Para administrar eficientemente los PD, el UPOE-800G proporciona una interfaz de administración web simple en la que los administradores pueden controlar el sistema y las funciones PoE para los PD. Puede detectar automáticamente el estado de energía de cada puerto y mostrar mensajes en su interfaz de administración web. Estas características también brindan a los usuarios una forma rentable de administrar el dispositivo a través de Internet cuando estén en el trabajo o en casa.
El sistema de administración de red universal (UNI-NMS) y la aplicación CloudViewer de PLANET brindan soporte al personal de TI al administrar de forma remota todos los dispositivos de red y monitorear el estado operativo de los PD. Por lo tanto, están diseñados tanto para empresas como para industrias donde las implementaciones de PD pueden ser lo más remotas posible, sin tener que ir a la ubicación real una vez que se detecta un error o una condición defectuosa. Con la aplicación UNI-NMS o CloudViewer, ahora se pueden administrar todo tipo de empresas de manera rápida y eficiente desde una plataforma.
Interfaz Puerto de gestión:1 x RJ45; 10/100/1000BASE-T, negociación automática, auto-MDI/MDIX
"Datos" Puertos de entrada:8 x RJ45
"Datos + Alimentación" Puertos de salida:8 x RJ45
Velocidad de datos 10/100/1000Mbps
Requisitos de alimentación 100-240 V CA, 50/60 Hz, 6,5 A
Consumo de energía 450 vatios/1535 BTU
Ventilación Ventilador inteligente x 3
Dimensiones (ancho x fondo x alto) 444 x 301 x 44 mm
Peso 4,1 kg
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
LED Sistema:
SYS PWR x 1 (verde)
Falla de PoE x 1 (rojo)
Falla del ventilador x 2 (rojo)
Puerto de administración x 1:
LNK/ACT (verde)
por puerto PoE: 802.3bt/UPoE PoE en uso x 1 (verde)
802.3at/af PoE en uso x1 (ámbar)
LED de uso de energía PoE x4 100 W / 200 W / 300 W / 400 W: (verde)
Cable de red 10BASE-T: 4 pares UTP Cat5 hasta 100 m (328 pies)
100BASE-TX: 4 pares UTP Cat5 hasta 100 m (328 pies)
1000BASE-T: 4 pares UTP Cat5e/6 hasta 100 m (328 pies)
EIA/TIA- 568 STP de 100 ohmios (100 m)
Estándar PoE 802.3bt PoE++ PSE
Compatible con versiones anteriores de IEEE 802.3at PoE PSE
Modo de fuente de alimentación PoE 802.3bt
Tramo final Tramo
medio
Salida de alimentación PoE Por puerto 54 V CC Modo
802.3bt: máximo 95 vatios
Modo de fin de tramo: máximo 36 vatios Modo
de intervalo medio: máximo 36 vatios
Asignación de pines de alimentación 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
Tramo final: 1/2(-), 3/6(+)
Tramo medio: 4/5(+), 7/8(-)
Tipo PoE PD Fuerza heredada
estándar
Presupuesto de energía PoE 400 vatios
Número de PD 802.3bt Tipo-4 de 95 W 4
Número de PD 802.3bt tipo 3 de 60 W 6
Número de PD 802.3at 8
Gestión de PoE Límite de energía por consumo y clasificación
Activación/desactivación
de la función PoE Por puerto Activación/desactivación
de la función PoE Programación de alimentación PoE por puerto Prioridad
de alimentación Comprobación
de PD en vivo Detección
de clasificación de PD Uso y estado
actual por puerto Consumo total de energía
Cortafuegos Protección de firewall SPI
Filtrado Filtrado de MAC
Certificados Certificado de CA del sistema para HTTPS
Interfaz de gestión Interfaz de usuario web HTTP/HTTPs
Interfaz de administración segura TLSv1.2, TLSv1.3
Función de gestión Gestión de doble pila IPv4 e IPv6 Interfaz
web para la gestión
remota PLANET DDNS y Easy DDNS
Soporta el protocolo de tiempo de red (NTP)
Mantenimiento
del sistema Carga de firmware a través de HTTP Carga/descarga de configuración a través de HTTP
Botón de reinicio para reiniciar
el sistema Botón de reinicio para restablecer el sistema a los valores predeterminados
de fábrica Utilidad
PLANET Smart Discovery Sistema PLANET NMS y CloudViewer para la gestión de despliegues
Reinicio programado de energía del sistemaDiagnóstico de red
ICMPv6/ICMPv4 Ruta de seguimiento de ping
remoto
Gestión de SNMP SNMP v1, v2c y v3 para la supervisión del
estado del sistema Trampa SNMP para la notificación de alarmas de eventos
Gestión de eventos Registro
de eventos del sistema local Syslog remoto
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3af Alimentación a través de Ethernet IEEE 802.3at Alimentación a través de Ethernet
Plus
IEEE 802.3bt Alimentación a través de Ethernet Plus Plus RFC
768: UDP
RFC 791: IP
RFC 2068 HTTP
RFC 1157: SNMP v1
RFC 1902: SNMP v2c
RFC 2273: SNMPv3
RFC 5424: Syslog
Operativo Temperatura: 0 ~ 50 grados C
Humedad relativa: 5 ~ 90% (sin condensación)
Almacenamiento Temperatura: -10 ~ 70 grados C
Humedad relativa: 5 ~ 90% (sin condensación)
