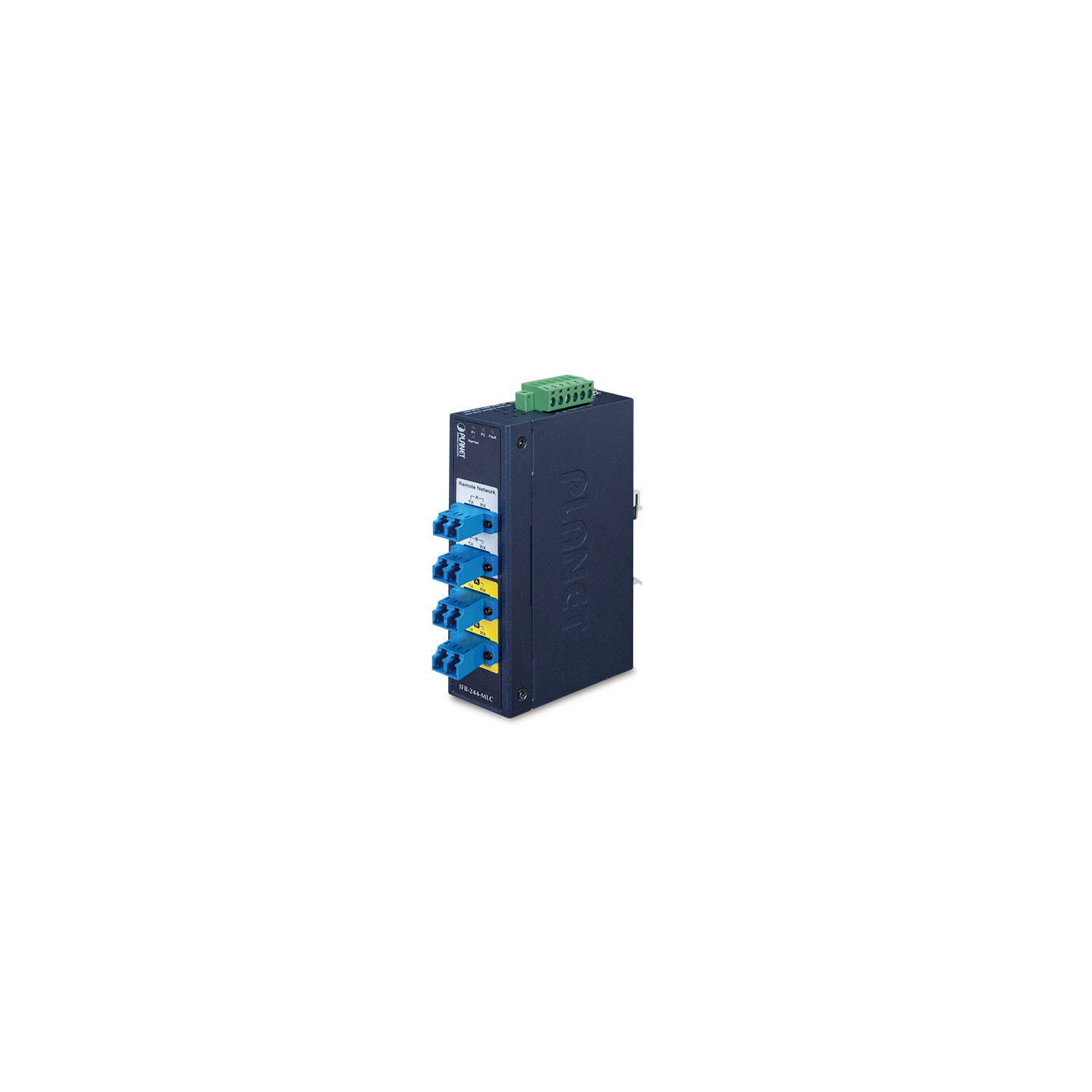

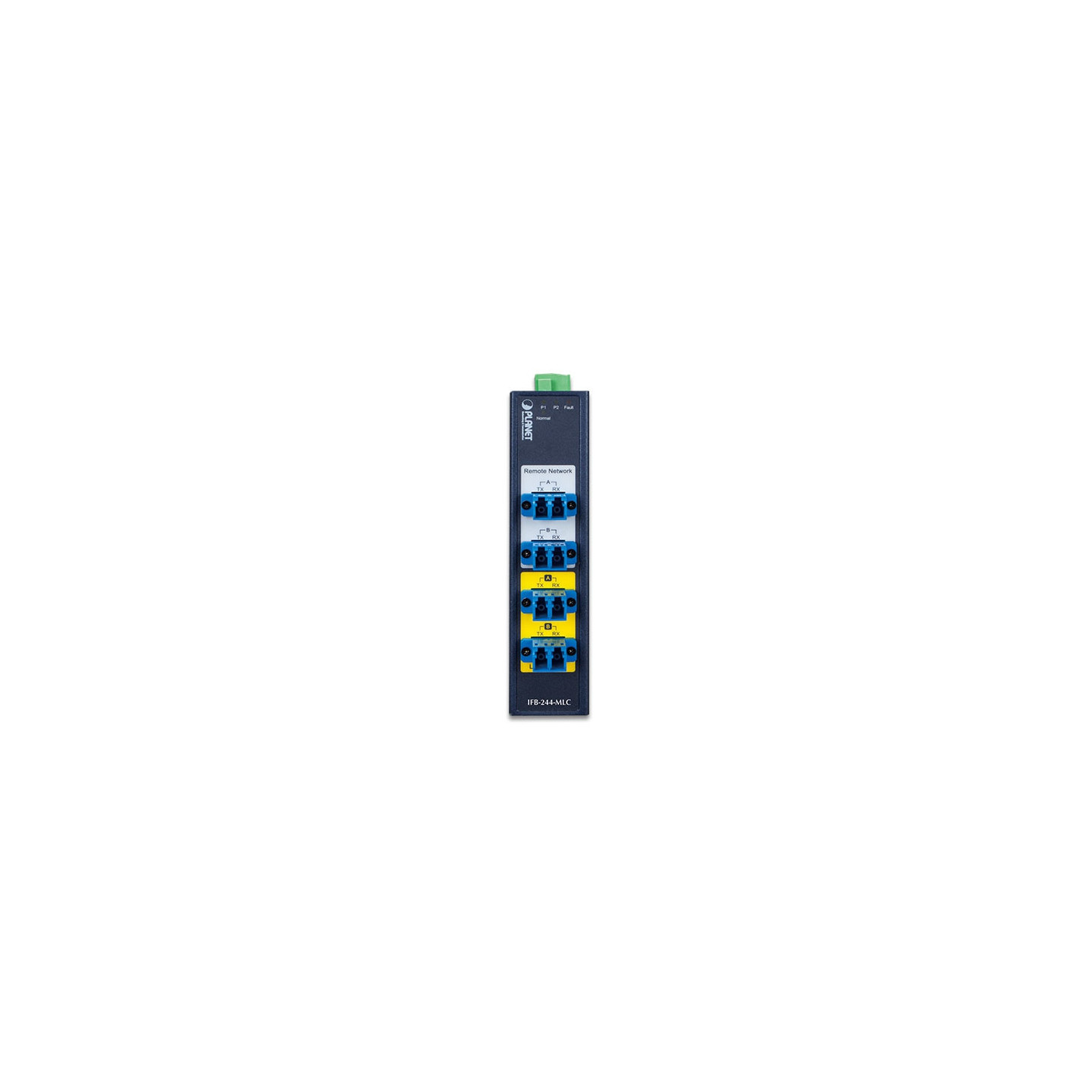

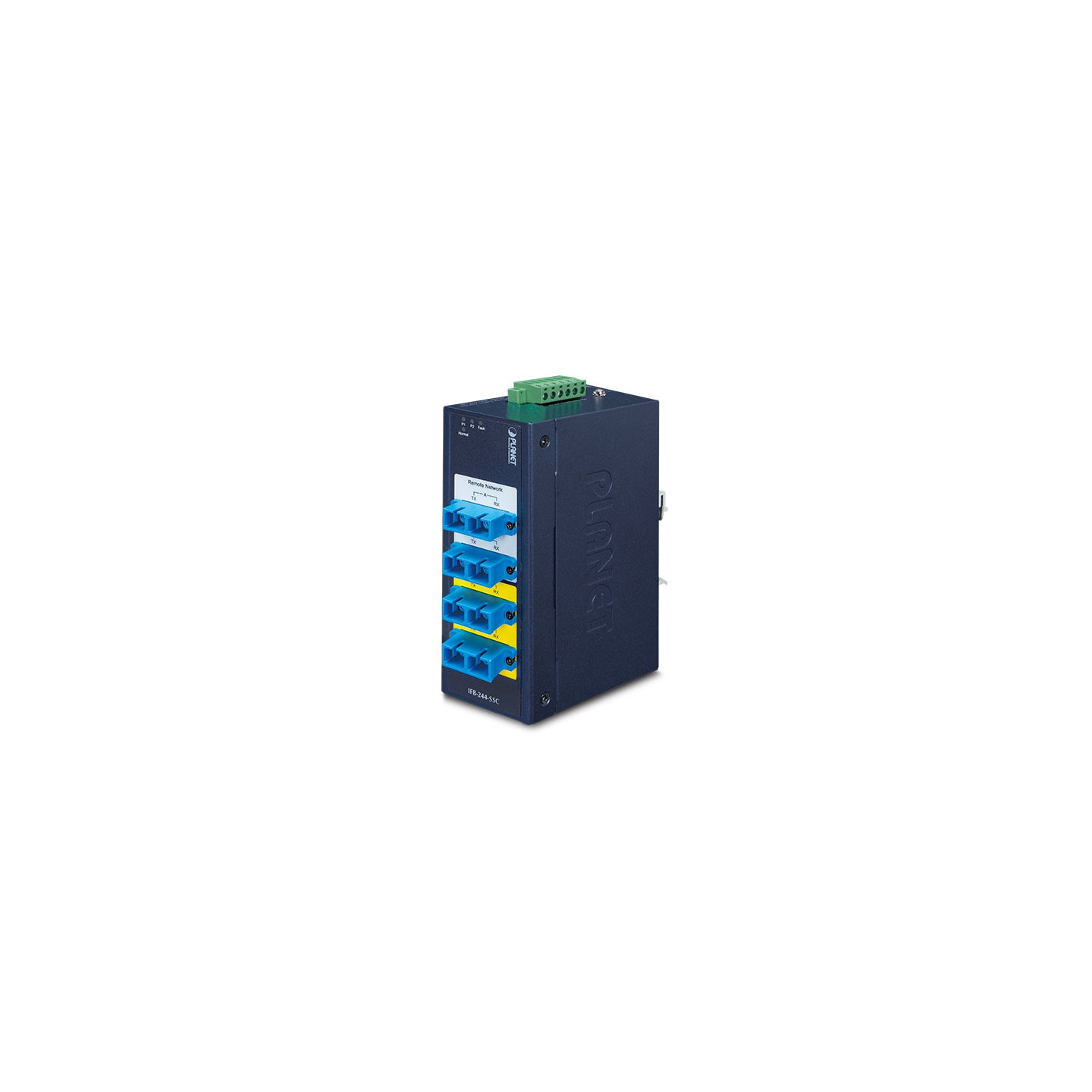

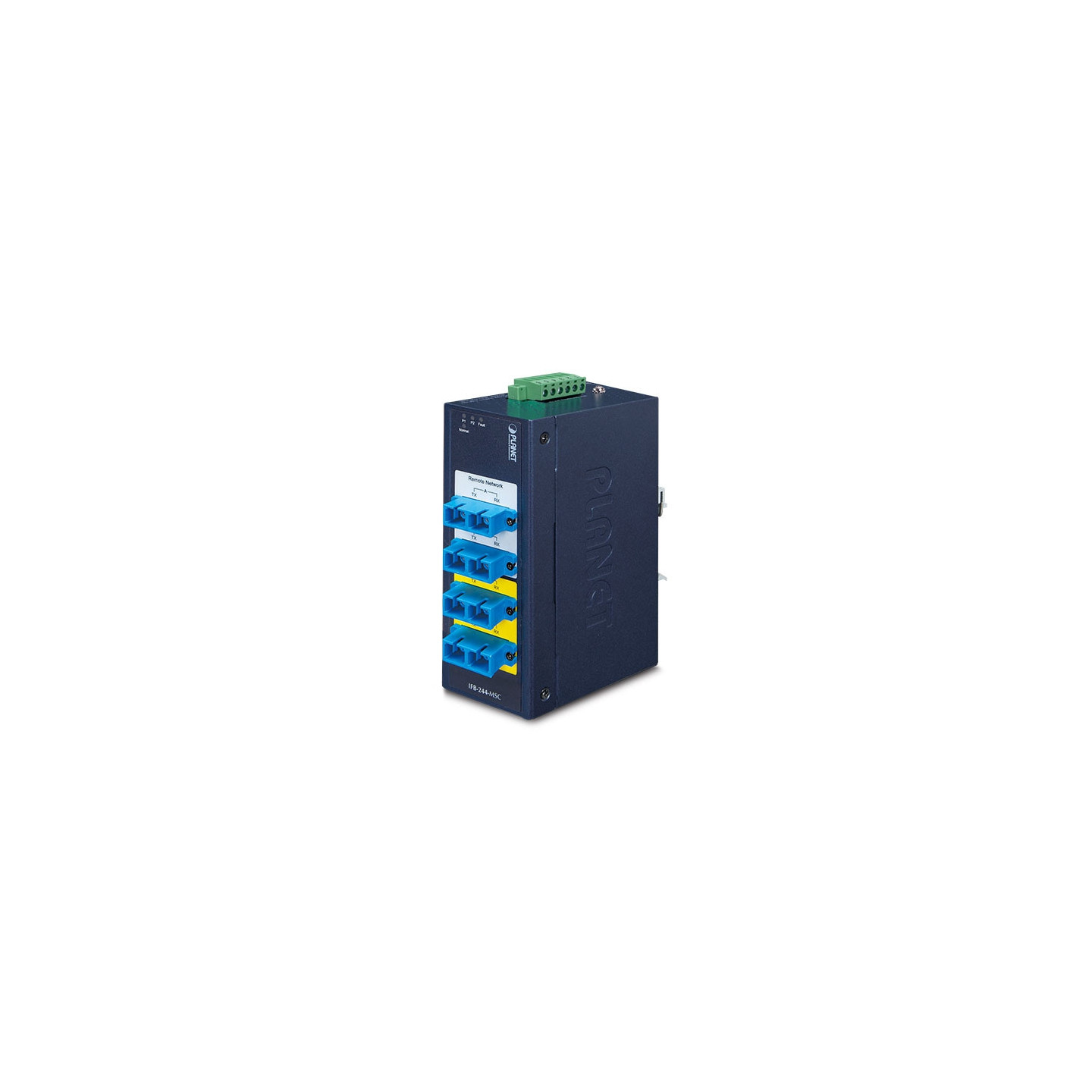

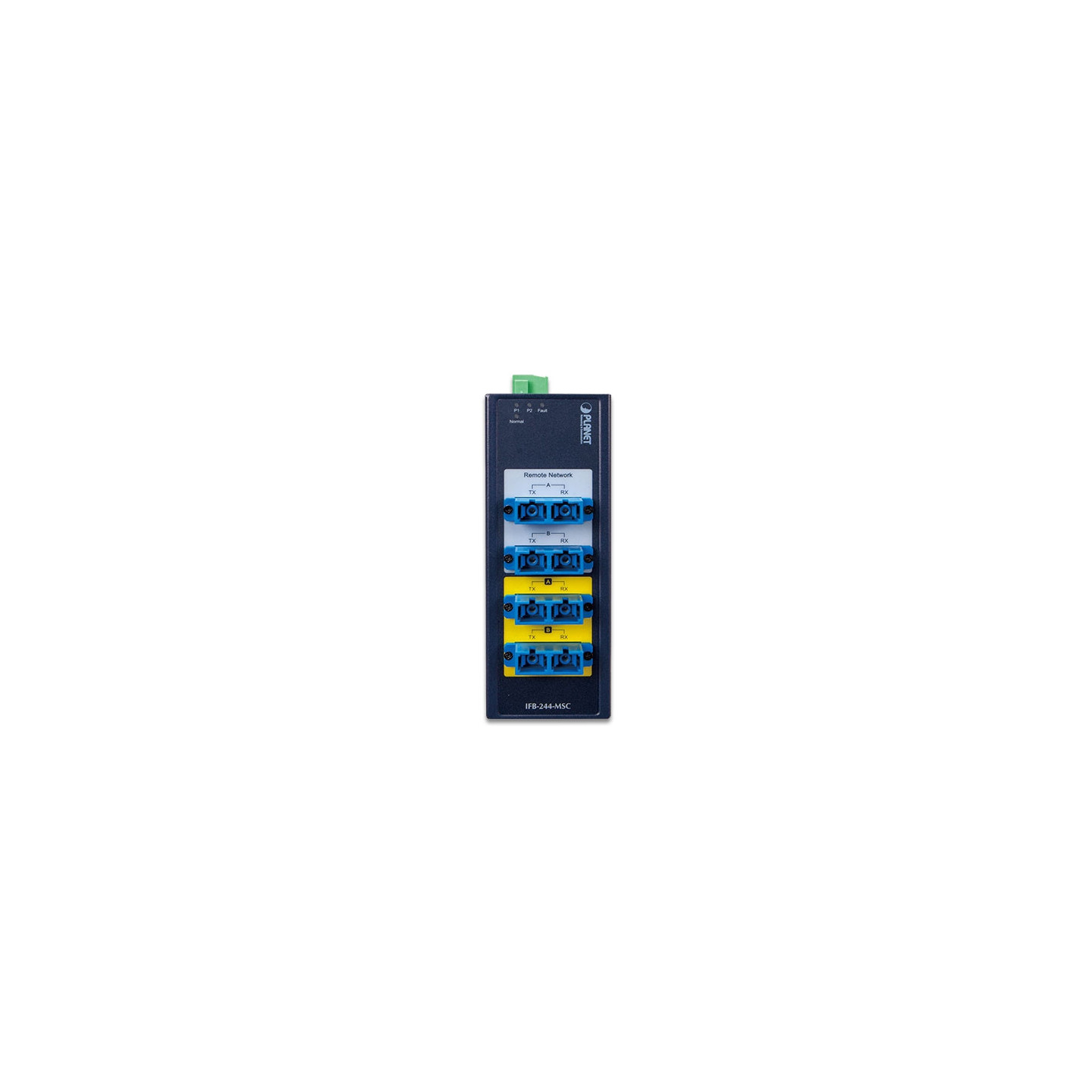

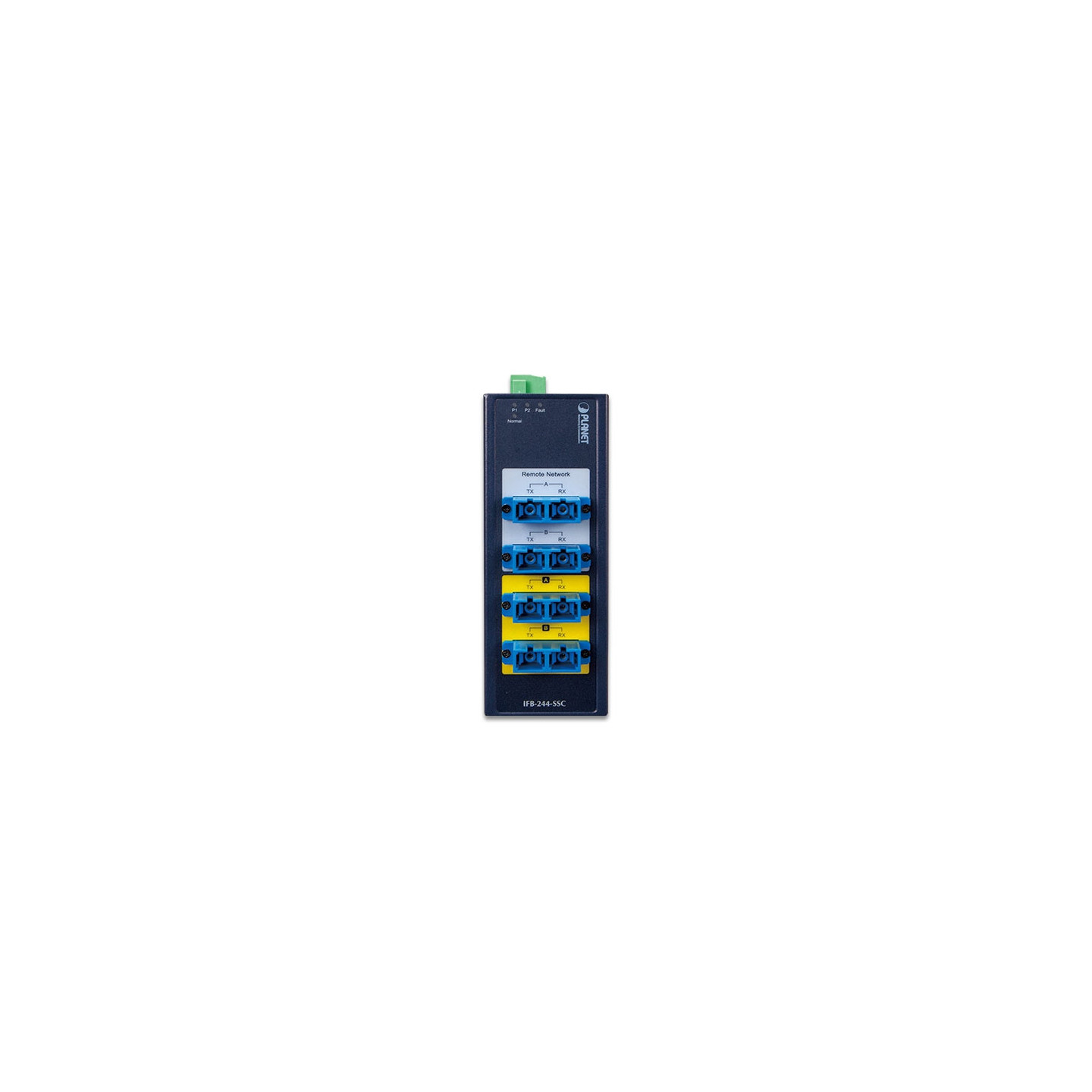

PLANET Serie IFB-244
Interruptor de derivación de fibra óptica industrial de 2 canales
Para proteger la red crítica de fibra óptica de fallas del sistema de energía, la Serie IFB-244 de PLANET es una solución de recuperación automática ultrarrápida para prevenir y mantener la comunicación de la red de fibra durante la pérdida de energía.
La Serie IFB-244 es un conmutador de derivación de fibra óptica de grado industrial con 4 conectores LC o SC dúplex integrados que cuenta con conexión de fibra dúplex de 2 canales o simplex de 4 canales con función de derivación óptica. Los puertos de fibra óptica admiten conexiones de fibra de 100 Gbps/40 Gbps/10 Gbps/1 Gbps/100 Mbps. Conmuta automáticamente el tráfico de la red óptica para evitar fallas de enlace durante la pérdida de energía. También permite reemplazar o quitar el conmutador de red local sin tiempo de inactividad de la red.
Mecanismo de derivación de fibra óptica
La Serie IFB-244 aplica tecnología de fibra a fibra para lograr pérdidas ultrabajas y un tiempo de conmutación ultrarrápido. Dos de los puertos de fibra se utilizan para conectar a dos conmutadores de fibra remotos y los otros dos puertos de fibra se utilizan para conectar al conmutador de fibra local. La serie IFB-244 y el conmutador Ethernet de fibra local se alimentan desde la misma fuente de alimentación.
Cuando el sistema está encendido, la serie IFB-244 funciona en modo normal y reenvía paquetes Ethernet entre dos conmutadores de fibra remotos y el conmutador de fibra local.
Cuando se produce un corte de energía en el sistema, la serie IFB-244 funciona en modo bypass, que reenvía directamente paquetes Ethernet entre dos conmutadores de fibra remotos y omite el conmutador de fibra local.
Una vez que se recupera la energía del sistema, el tráfico de red reanuda la operación entre dos conmutadores de fibra remotos y el conmutador de fibra local.
Modo de funcionamiento |
Fuente de alimentación |
Ruta de tráfico óptico |
| Modo normal | Encendido | IFB-244 reenvía paquetes entre dos conmutadores de red remotos y el conmutador local |
| Modo de derivación | Pérdida de potencia | IFB 244 reenvía directamente paquetes entre dos conmutadores de red remotos y evita el conmutador local |
Diseño reforzado para el medio ambiente
La serie IFB-244 posee una fuente de alimentación integrada con una amplia gama de voltajes (9 a 48 V CC o 24 V CA) para aplicaciones de alta disponibilidad en todo el mundo que requieren entradas de alimentación duales o de respaldo. Al poder operar en un amplio rango de temperaturas de -40 a 75 grados C, la serie IFB-244 se puede colocar en casi cualquier entorno difícil.
Protección robusta
La serie IFB-244 proporciona descarga de contacto de ±6 KV CC y descarga de aire de ±8 KV CC para protección ESD de Ethernet. También admite inmunidad a sobretensiones de ±6 KV para mejorar la estabilidad del producto y protege las redes de los usuarios de ataques ESD devastadores, asegurándose de que el flujo de operación no fluctúe.
Instalación flexible y sencilla en espacios limitados
La serie IFB-244 está especialmente diseñada para instalarse en entornos estrechos, como un armario de pared. Puede instalarse mediante montaje fijo en pared o en riel DIN, lo que hace que su uso sea más flexible y sencillo en cualquier ubicación con espacio limitado.
Entrada de alimentación dual para un sistema de red de alta disponibilidad
La serie IFB-244 cuenta con un potente sistema de entrada de alimentación dual con voltajes de amplio rango incorporados a la red de automatización del cliente para mejorar la confiabilidad y el tiempo de funcionamiento del sistema. En el siguiente ejemplo, cuando la fuente de alimentación 1 deja de funcionar, la función de conmutación por error de hardware se activará automáticamente para seguir alimentando la serie IFB-244 a través de la fuente de alimentación 2 sin interrumpir el funcionamiento.
Detalle de productos
Especificaciones de hardware

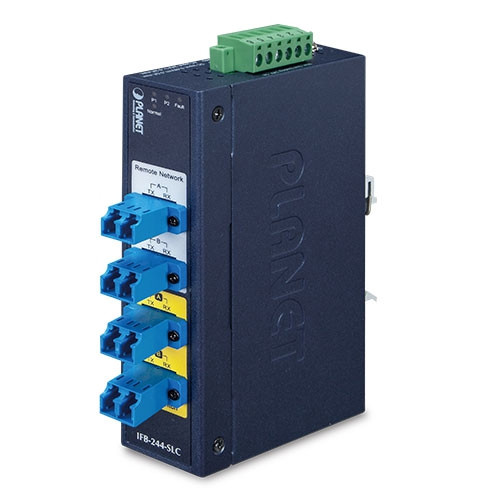

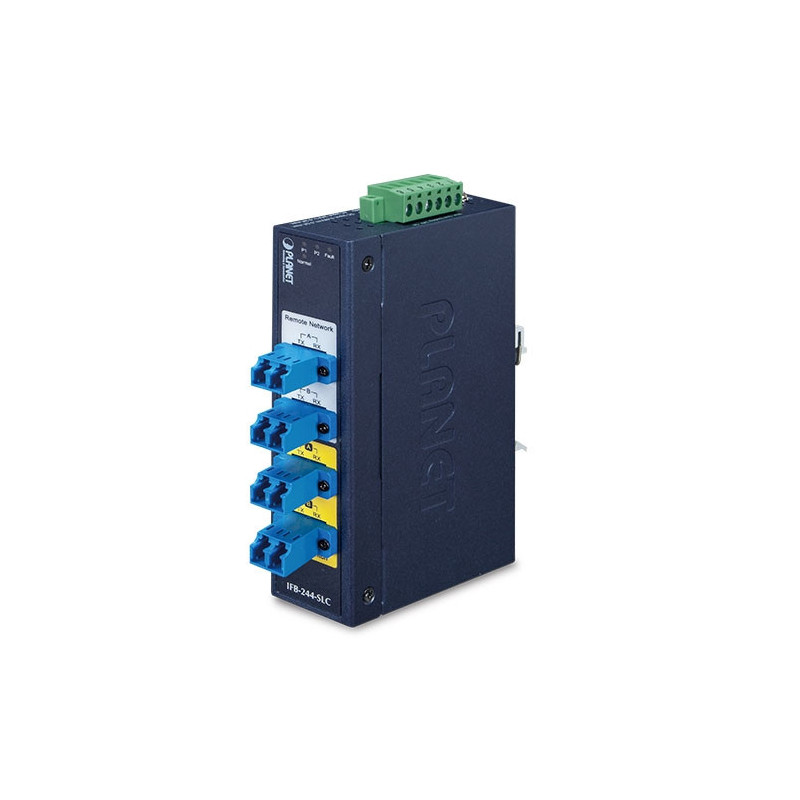

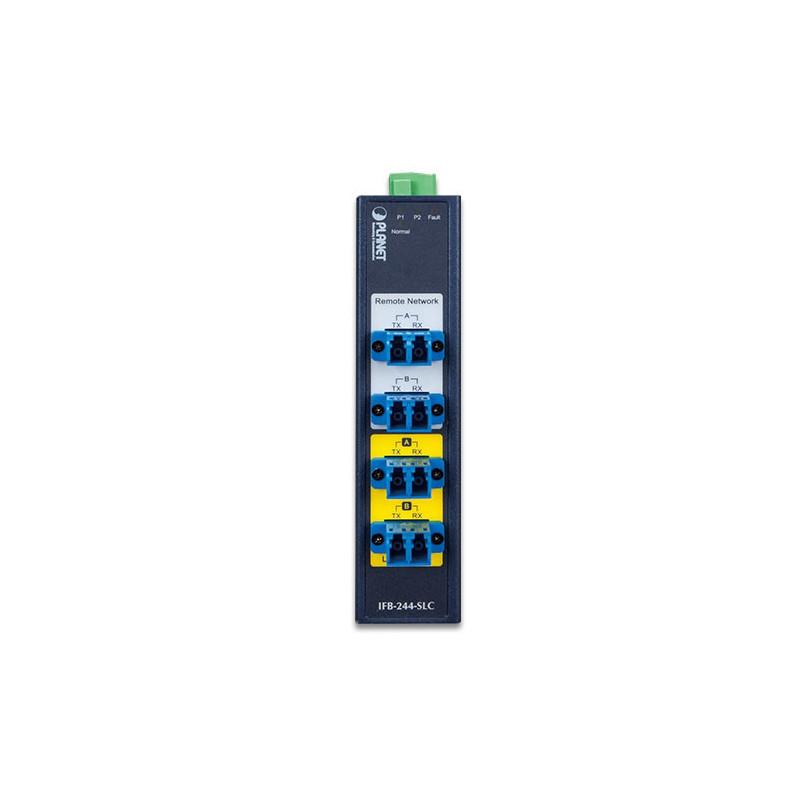

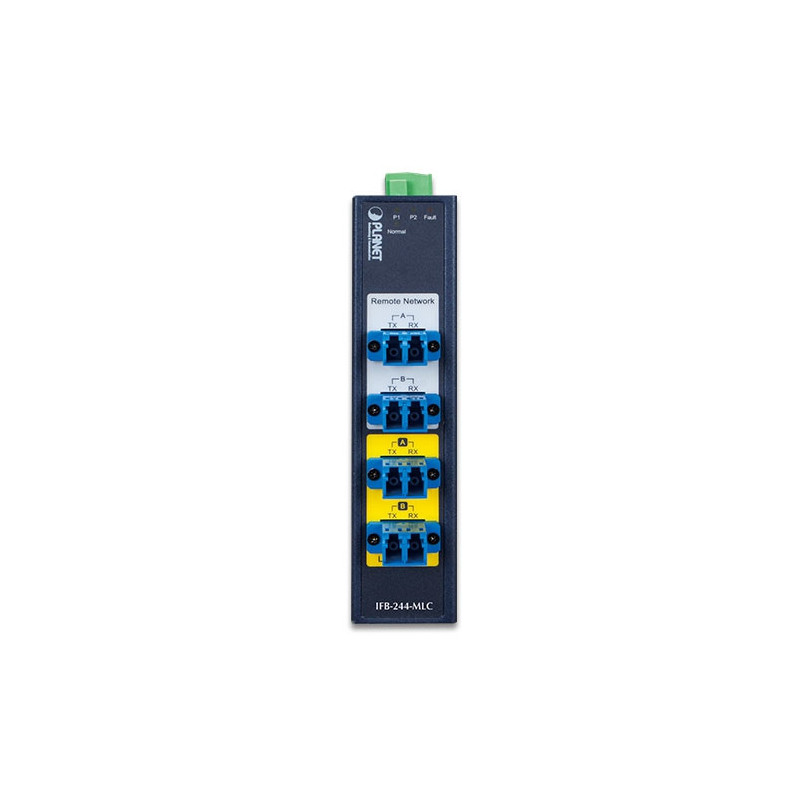

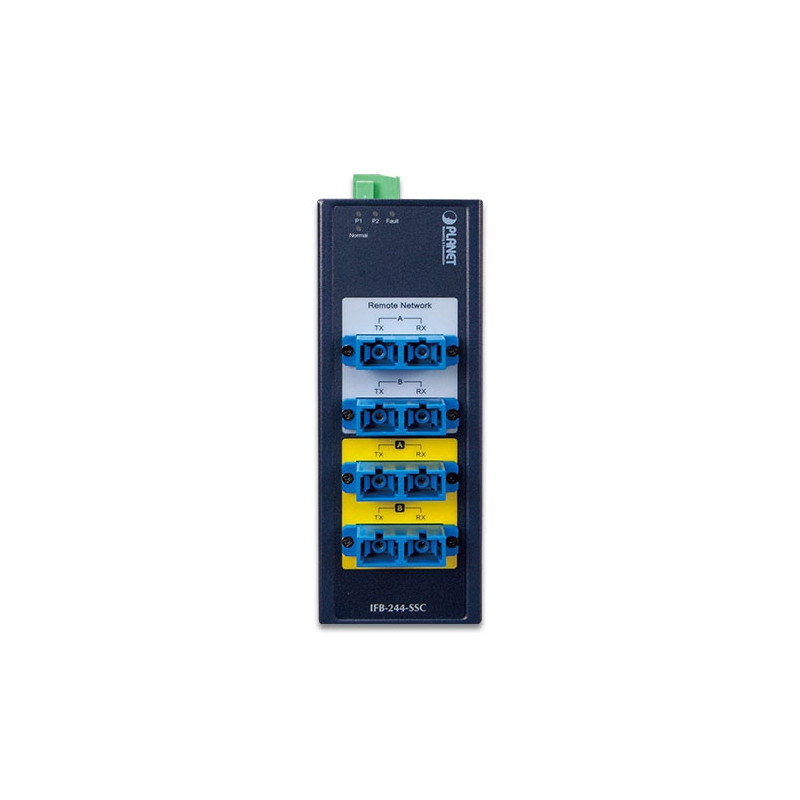

Interfaces ópticas IFB-244-SLC: 4 x Dúplex LC

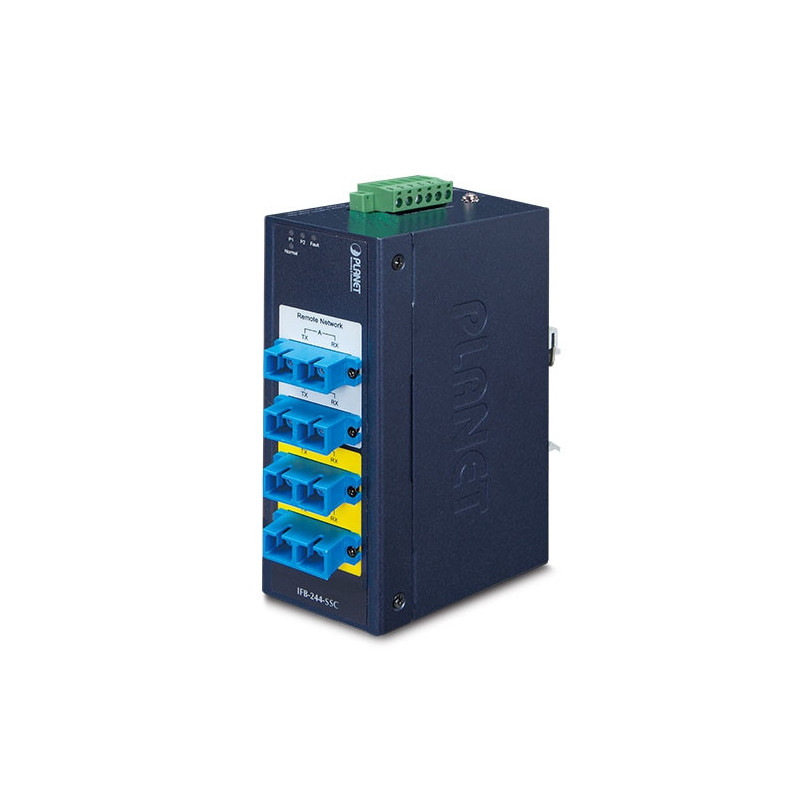

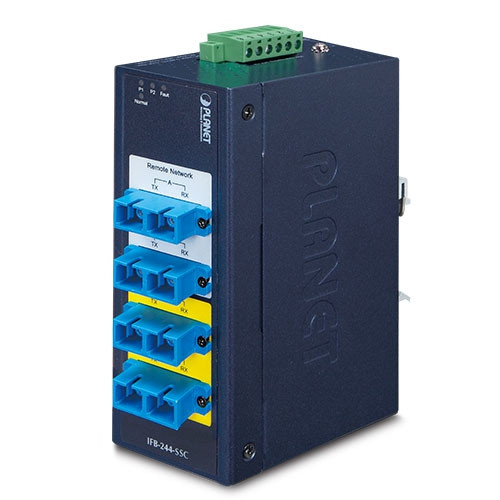

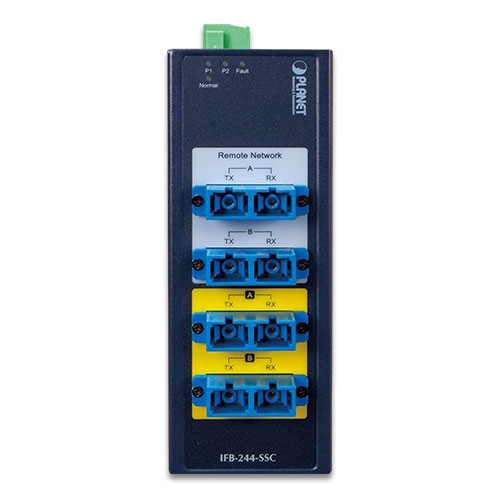

IFB-244-SSC: 4 x Dúplex SC

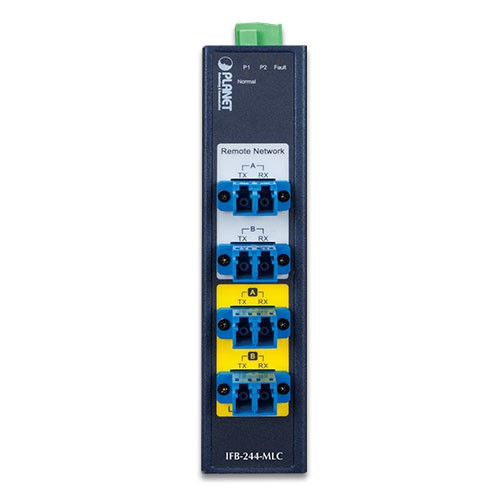

IFB-244-MLC: 4 x Dúplex LC

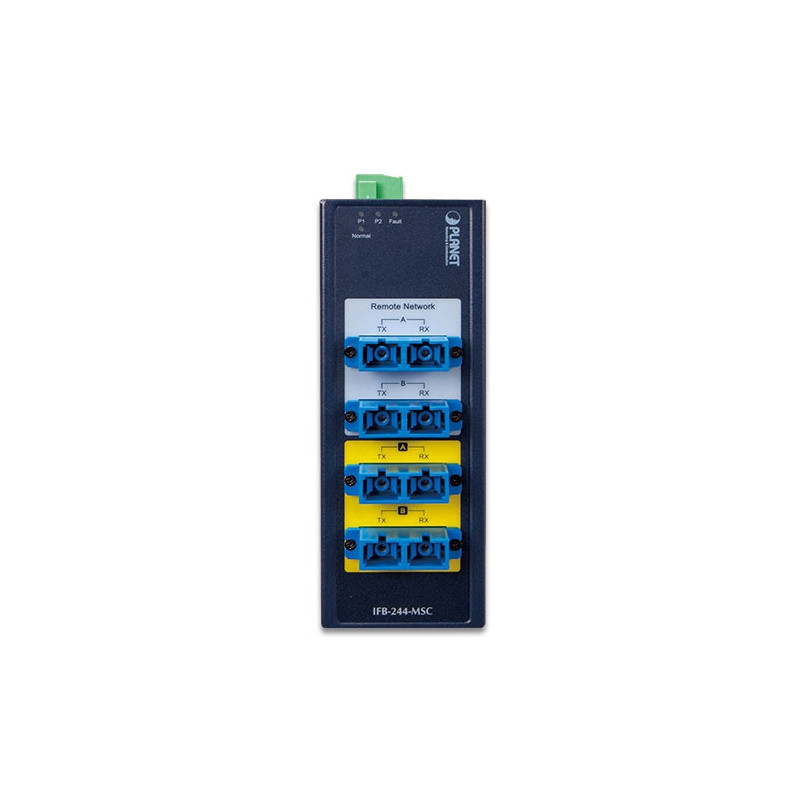

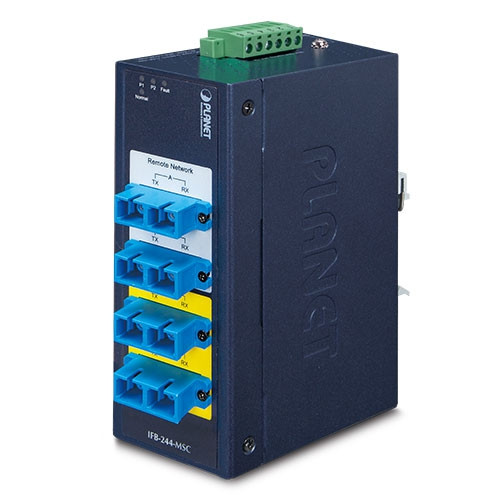

IFB-244-MSC: 4 x Dúplex SC
Modo óptico IFB-244-SLC/SSC: Monomodo
IFB-244-MLC/MSC: Multimodo
Longitud de onda óptica IFB-244-SLC/SSC: 1310 nm y 1550 nm
IFB-244-MLC/MSC: 850 nm y 1300 nm
Longitud de onda de funcionamiento IFB-244-SLC/SSC: 1260~1620nm
IFB-244-MLC/MSC: 850nm±40 / 1300nm±40
Omitir pérdida de retorno IFB-244-SLC/SSC: >50dB
IFB-244-MLC/MSC: >35dB
Omitir pérdida de inserción Típico: 1,0 dB
Máx.: 1,5 dB
Omitir el tiempo de conmutación < 8 ms
Velocidad 100 Gbps/40 Gbps/10 Gbps/1 Gbps/100 Mbps
Protección contra descargas electrostáticas Aire 8kV, Contacto 6kV
Recinto Carcasa metálica IP30
Instalación Kit de carril DIN y kit de montaje en pared

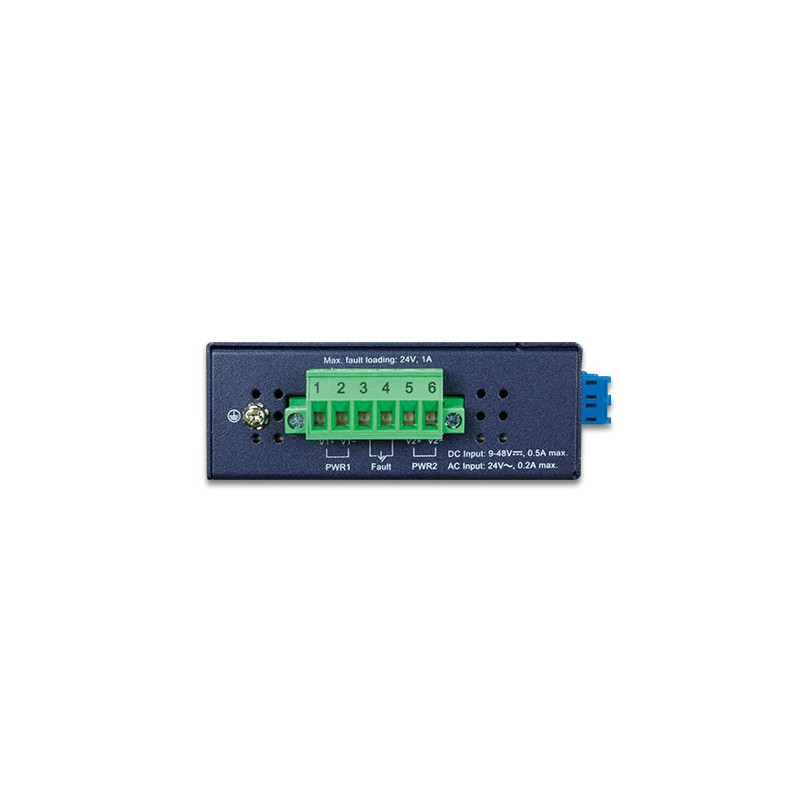

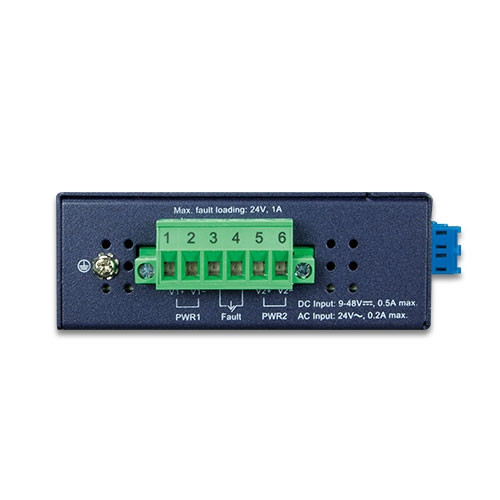

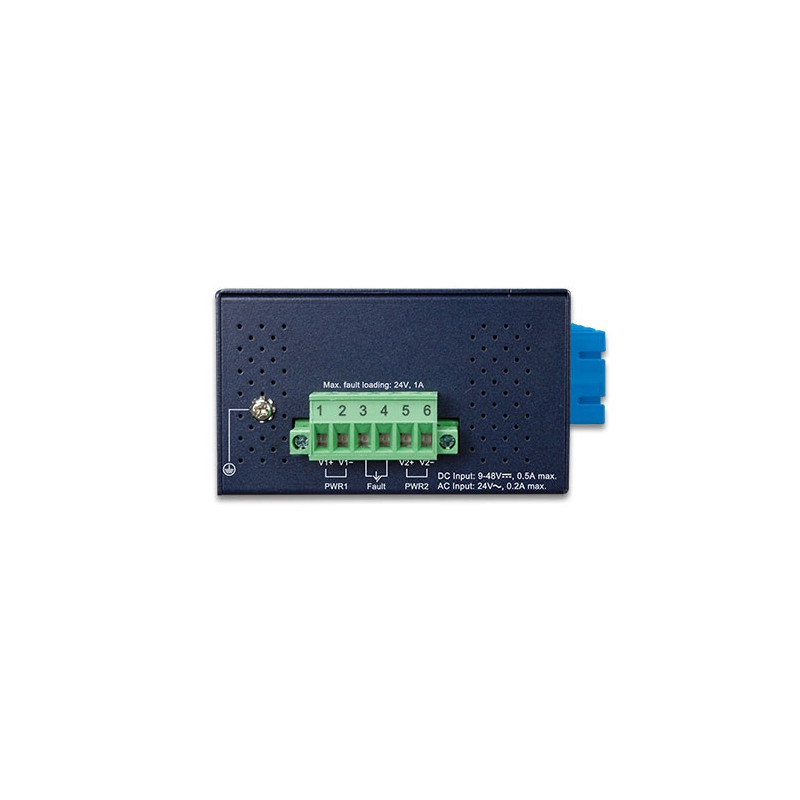

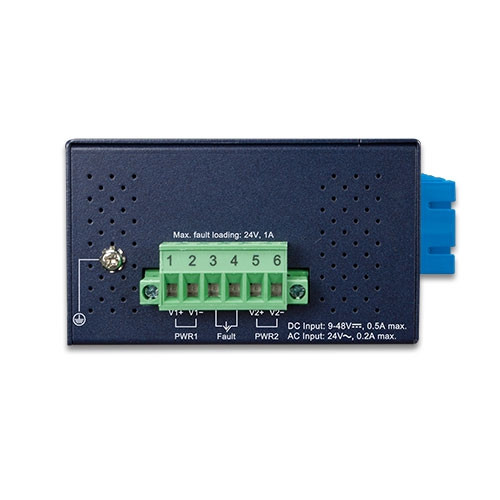

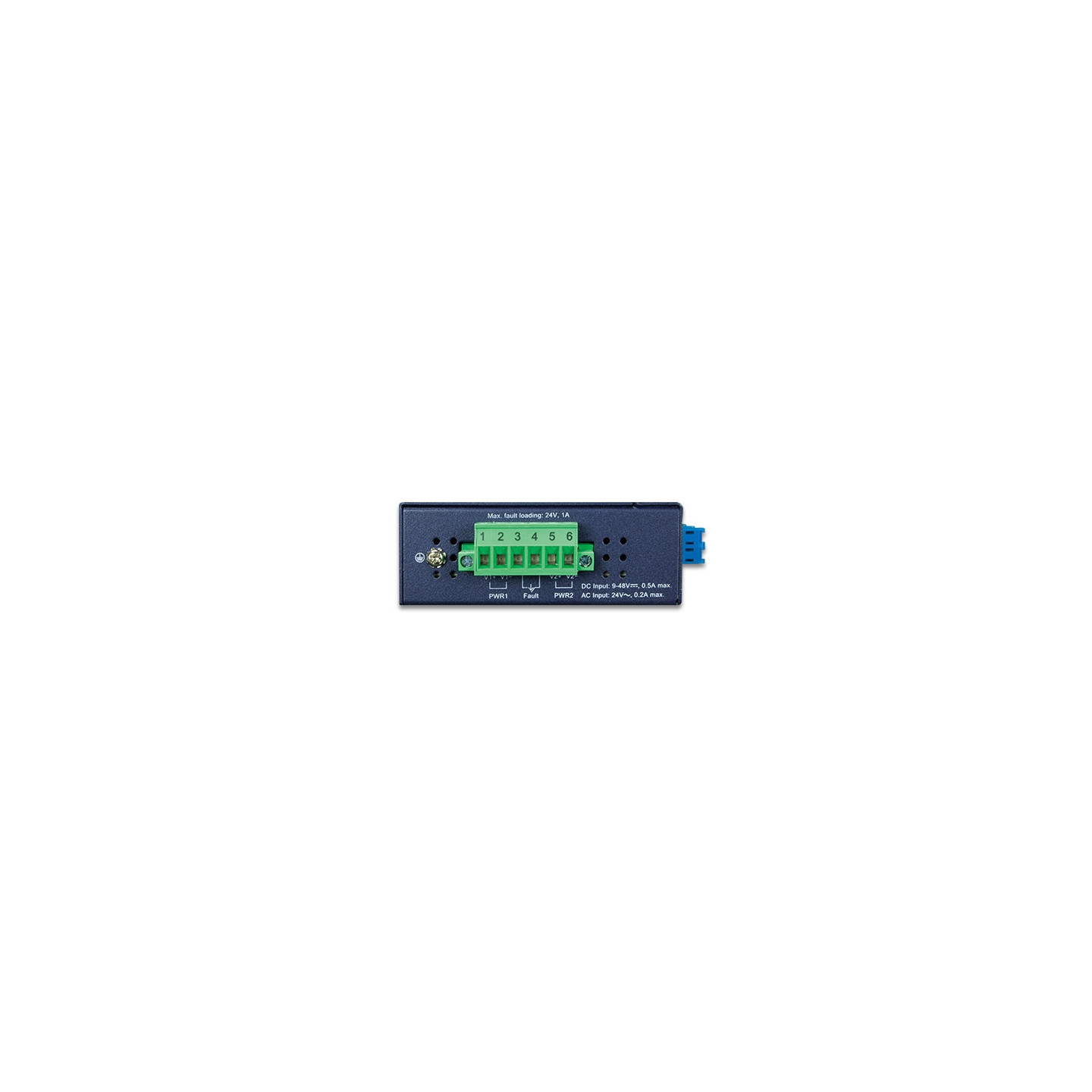

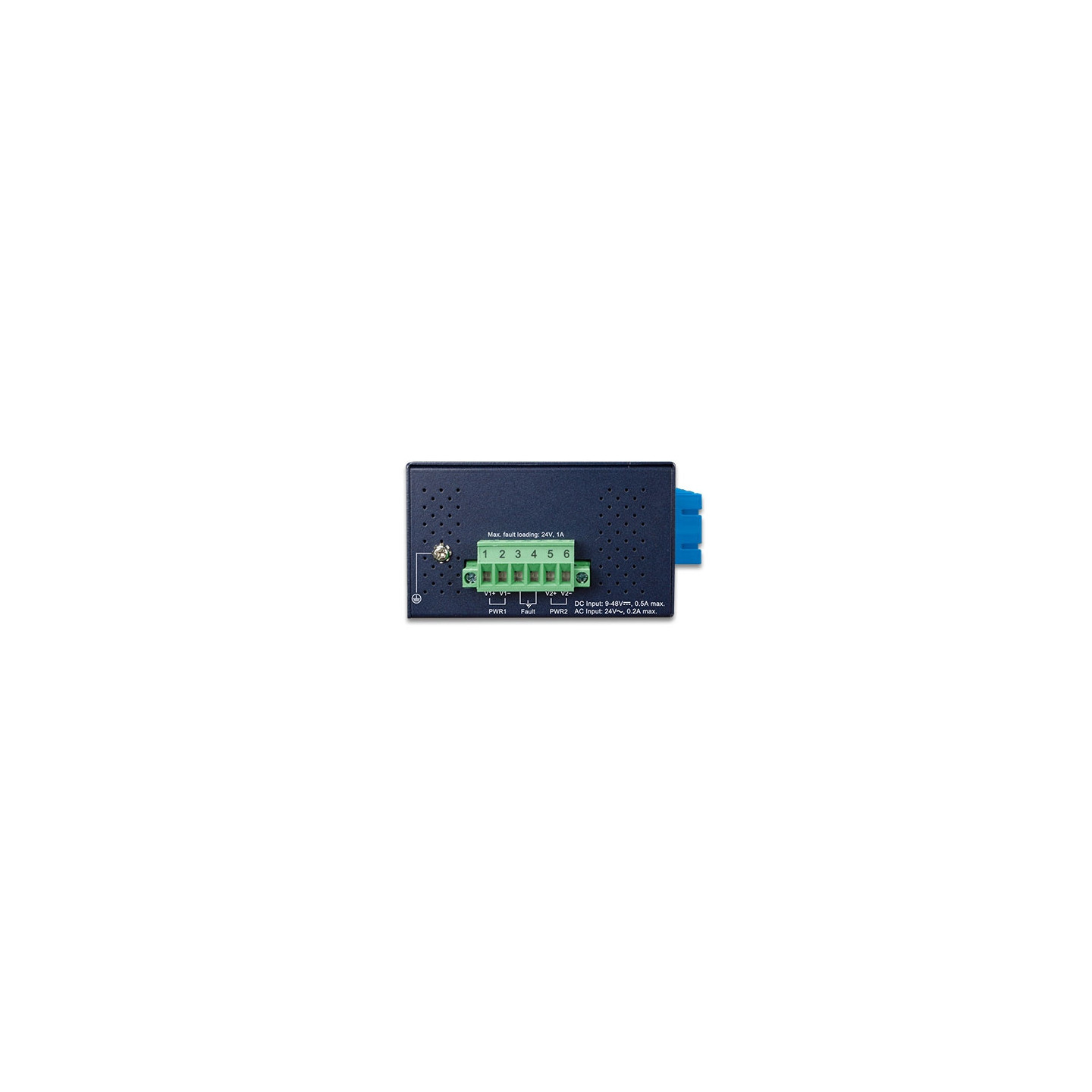

Conector Bloque de terminales extraíble de 6 pines para entrada
de alimentación Pin 1/2 para Power 1, Pin 3/4 para alarma de fallo, Pin 5/6 para Power 2
Alarma Una salida de relé para corte de energía.
Capacidad de transporte de corriente del relé de alarma: 1A@24V CC
Indicador LED Sistema:
Alimentación 1 (verde), alimentación 2 (verde), fallo (rojo)
Funcionamiento normal (verde)
Dimensiones (ancho x fondo x alto) IFB-244-SLC/MLC: 32 x 87,8 x 135 mm
IFB-244-SSC/MSC: 50 x 87,8 x 135 mm
Peso IFB-244-SLC: 390 g
IFB-244-SSC: 485 g
IFB-244-MLC: 390 g
IFB-244-MSC: 485 g
Requisitos de alimentación Doble 9-48 V CC con protección
de polaridad inversa 24 V CA
Consumo de energía 0,54 vatios/1,84 BTU
Cableado IFB-244-SLC/SSC: 9/125 μm
IFB-244-MLC/MSC: 50/125 μm
Conformidad con las normas
Cumplimiento normativo FCC Parte 15 Clase A
CE
Pruebas de estabilidad IEC60068-2-32 (caída libre)
IEC60068-2-27 (choque)
IEC60068-2-6 (vibración)
Medio ambiente
Temperatura de funcionamiento -40 ~ 75 grados C
Temperatura de almacenamiento -40 ~ 85 grados C
Humedad 5 ~ 95% (sin condensación)
