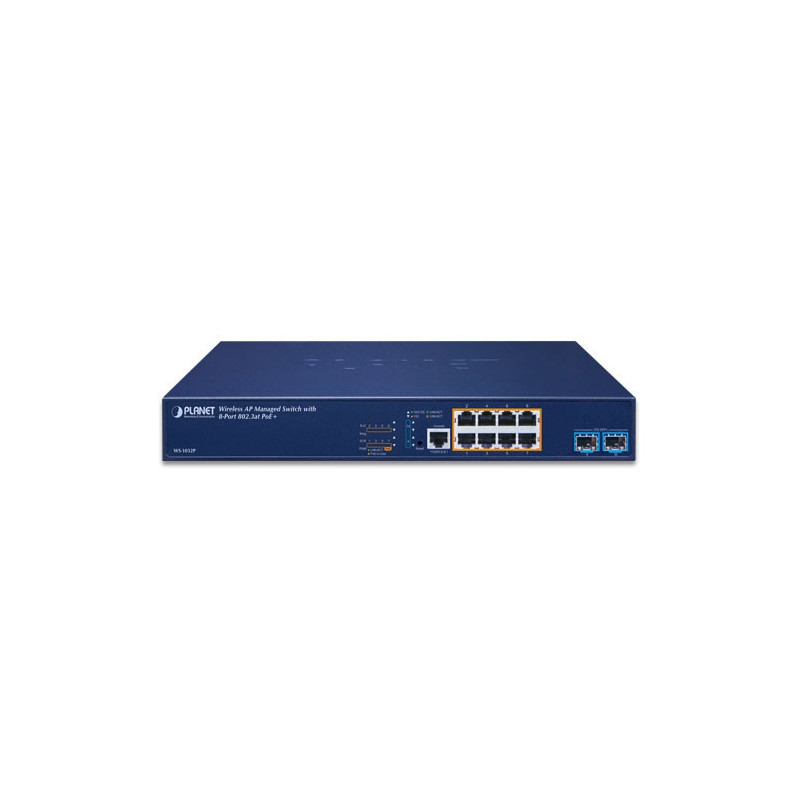

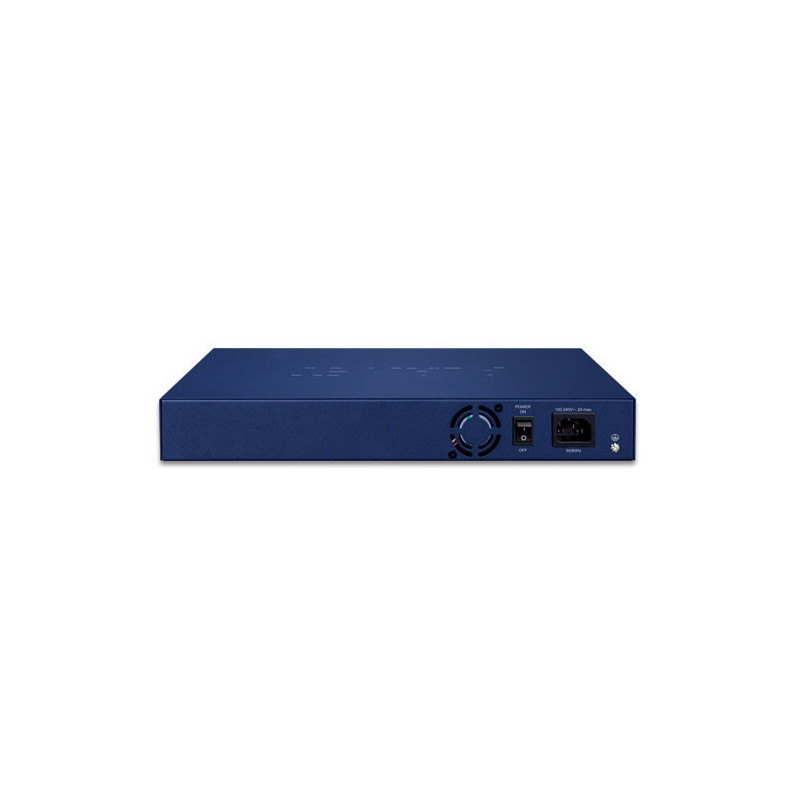

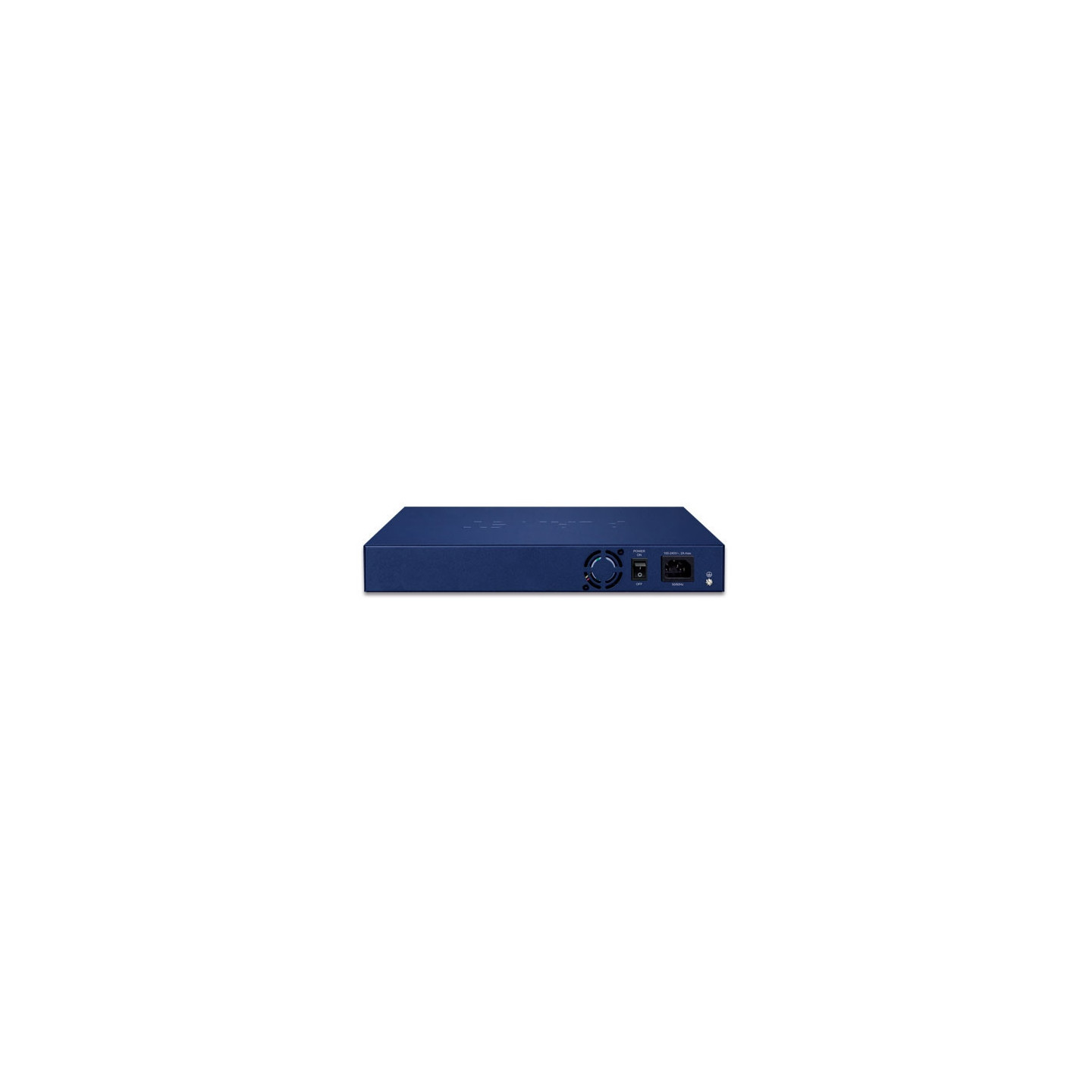

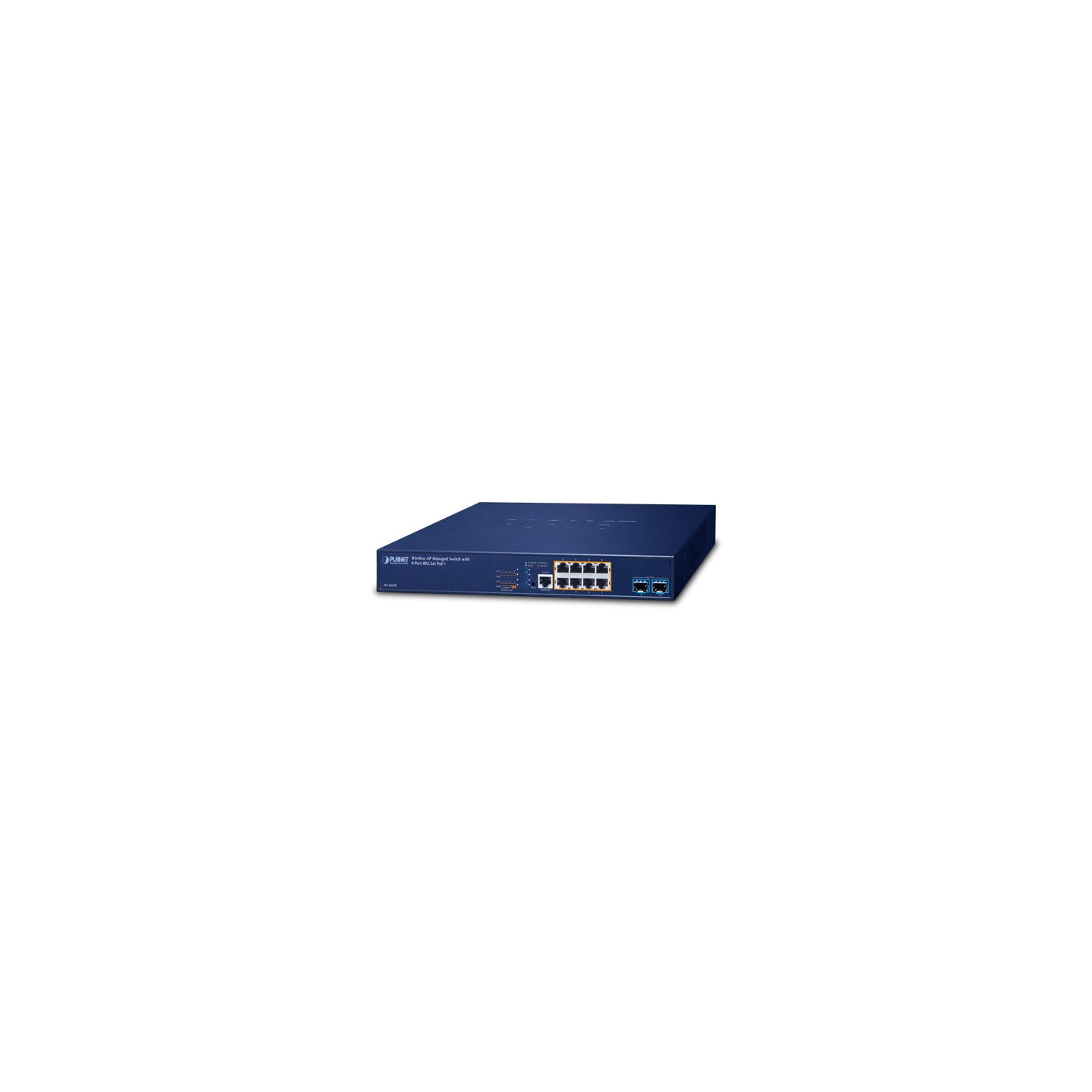

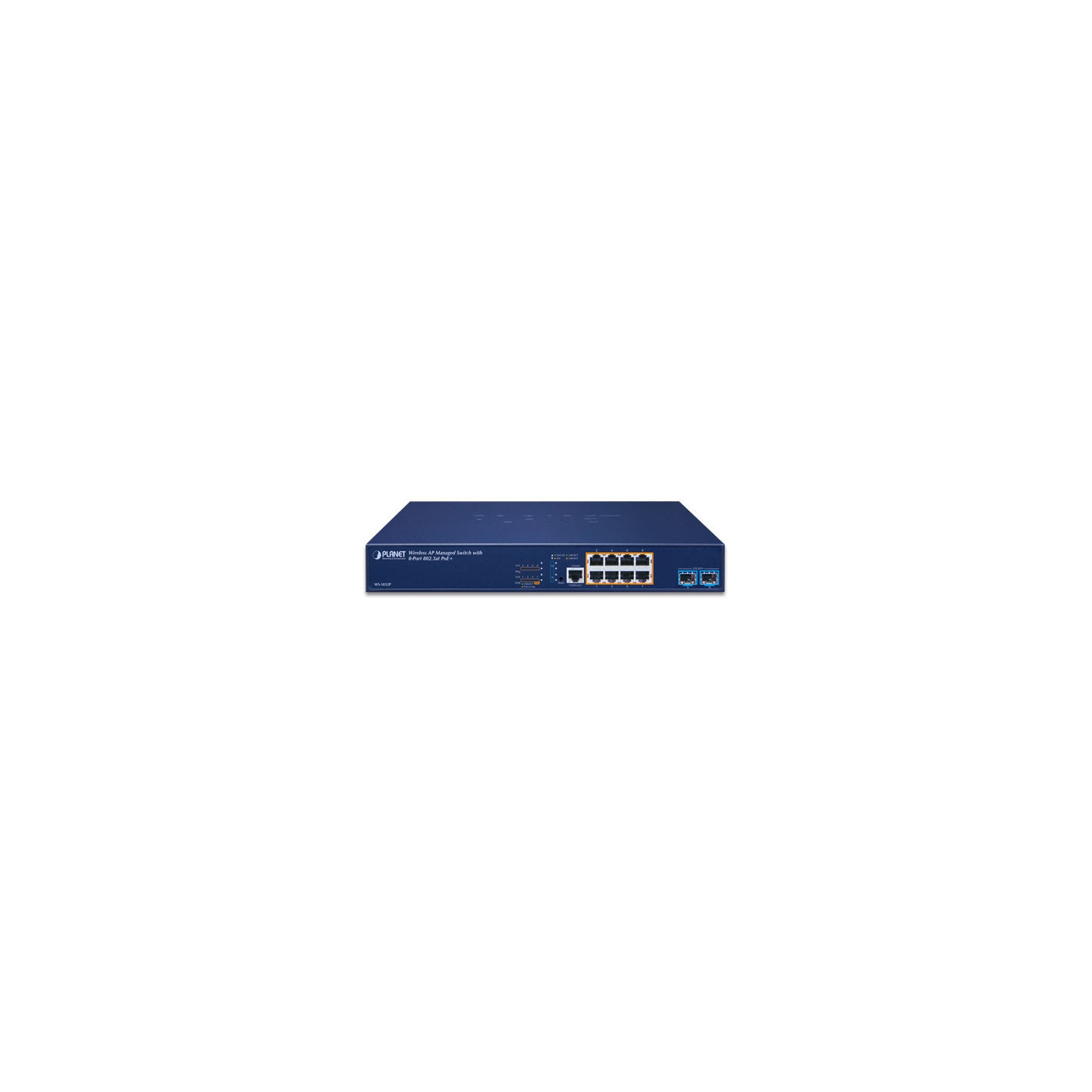

PLANET WS-1032P
Switch inalámbrico Administrable por AP con PoE 802.3at de 8 puertos + SFP+ 10G de 2 puertos
Solución de gestión inalámbrica con PoE
PLANET WS-1032P, un conmutador gestionable de puntos de acceso inalámbricos mejorado, incluye control inteligente de puntos de acceso, enrutamiento estático/OSPF de capa 3 y capacidad PoE inteligente para permitir que los proveedores de servicios y los administradores de TI controlen todos los puntos de acceso inalámbricos al mismo tiempo en entornos de redes inalámbricas de pequeña y mediana escala, como hoteles, villas, complejos turísticos y cualquier área pública. El WS-1032P ofrece gestión de doble pila IPv6/IPv4 y un motor de conmutación Gigabit L2/L4 integrado junto con 8 puertos 10/100/1000BASE-T con hasta 36 vatios 802.3at PoE+ y 2 ranuras de fibra SFP+ 1/2.5/10 Gigabit BASE-X adicionales que definitivamente ofrecen a las empresas una solución de red de control de puntos de acceso con alimentación a través de Ethernet rápida, segura y rentable.
Cuatro pasos para gestionar un clúster de puntos de acceso en cuestión de minutos
El WS-1032P ofrece una interfaz gráfica de usuario web fácil de usar para una configuración sencilla. Cuenta con una gestión centralizada de la serie PLANET Smart AP sin necesidad de configurar manualmente cada AP para el SSID inalámbrico, la banda de radio y la configuración de seguridad. Con un proceso de configuración de cuatro pasos, se pueden enviar simultáneamente diferentes propósitos de escaneo de perfil inalámbrico a múltiples AP o grupos de AP para minimizar el tiempo, el esfuerzo y el costo de implementación.
Visualización de señales Wi-Fi a través de mapas
Importar sus mapas de piso y ubicar cada AP o grupo de AP según la implementación en el campo puede ahorrarle tiempo y costos de soporte y monitoreo en el sitio. Muestra el estado del punto de acceso en tiempo real y su mapa de calor de señal es capaz de reflejar la cobertura real y ayuda al administrador a ajustar la superposición de los puntos de acceso adyacentes en cualquier momento para optimizar el rendimiento de la red inalámbrica.
Máxima escalabilidad y compatibilidad con varios puntos de acceso inteligentes
Para satisfacer diversas necesidades comerciales, el WS-1032P proporciona una escalabilidad máxima y es compatible con más de 10 modelos de puntos de acceso inteligentes de series para interiores y exteriores, incluidos puntos de acceso de montaje en techo, montaje en pared, empotrados en pared, industriales, de banda única, de banda dual y de alta potencia que pueden adaptarse a diferentes entornos.
Enlace ascendente Ethernet de 10 Gbps para transmisión de alto volumen
En cuanto al ancho de banda, el WS-1032P ofrece puertos de enlace ascendente de 10 Gbps para aliviar el enorme tráfico de red. Cada una de las ranuras SFP+ 10G del WS-1032P admite triple velocidad y 10GBASE-SR/LR, 1000BASE-SX/LX o 2500BASE-X. Con su capacidad de enlace Ethernet 10G, el administrador ahora puede elegir de manera flexible el transceptor SFP/SFP+ adecuado según la distancia de transmisión o la velocidad de transmisión requerida para extender la red de manera eficiente. El WS-1032P proporciona un mayor ancho de banda y una potente capacidad de procesamiento para que la administración central sea más eficiente.
Funciones exclusivas de administración PoE
El WS-1032P tiene un motor de conmutación Gigabit L2/L4 integrado y 8 puertos 10/100/1000BASE-T con PoE+ 802.3at de 36 vatios, con un presupuesto de energía total de hasta 120 W para diferentes tipos de aplicaciones PoE. Cumple perfectamente con los requisitos de energía de los puntos de acceso Wi-Fi PoE, incluidos los AP/CPE de alta potencia para exteriores o de banda dual con alto consumo de energía. Como conmutador PoE administrado para un funcionamiento estable y confiable de los puntos de acceso inalámbricos, el WS-1032P cuenta con las siguientes funciones de administración PoE inteligente:
- Control de actividad de PD
- Reciclaje de energía programado
- Alerta de eventos de trampa SMTP/SNMP
- Programación PoE
Compatibilidad con enrutamiento de capa 3
El WS-1032P permite al administrador aumentar cómodamente la eficiencia de la red configurando manualmente el enrutamiento estático de VLAN IPv4/IPv6 de capa 3, y automáticamente los ajustes RIPv1/v2 y OSPFv2/v3 (Open Shortest Path First). OSPF es un protocolo de enrutamiento dinámico interno para sistemas autónomos basado en el estado del enlace. El protocolo crea una base de datos para el estado del enlace intercambiando estados de enlace entre conmutadores de capa 3 y luego utiliza el algoritmo Shortest Path First para generar una tabla de enrutamiento basada en esa base de datos.
Red de administración de doble pila IPv4/IPv6
El WS-1032P ofrece una función de enrutamiento VLAN IPv4/IPv6 que permite cruzar diferentes VLAN y diferentes direcciones IP con el fin de tener una administración altamente segura y flexible y una aplicación de red más simple. Con soporte para el protocolo IPv6/IPv4 e interfaces de administración fáciles de usar, el WS-1032P es la mejor opción para que los integradores de sistemas migren la infraestructura de red de la red IPv4 a la red IPv6. También ayuda a las PYMES a ingresar a la era IPv6 con la menor inversión y sin tener que reemplazar las instalaciones de red, incluso si los ISP establecen la red de borde FTTx IPv6.
Anillo redundante óptimo para una recuperación más rápida de la red administrada
El WS-1032P admite la tecnología de anillo redundante y cuenta con una capacidad de autorrecuperación rápida y sólida para evitar interrupciones e intrusiones externas. Incorpora la tecnología avanzada ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) y el protocolo Spanning Tree (802.1w RSTP) en la red del cliente para mejorar la confiabilidad del sistema y el tiempo de funcionamiento en entornos hostiles. En una determinada red de anillo simple, el tiempo de recuperación podría ser inferior a 10 ms para restablecer rápidamente la red, lo que permite que la red de administración siga funcionando.
Administración segura y fácil de usar
Para una administración eficiente, el WS-1032P está equipado con interfaces de administración de consola, Web y SNMP.
- Con la interfaz de administración basada en Web incorporada, ofrece una función de administración y configuración independiente de la plataforma y fácil de usar.
- Para la administración basada en texto, se puede acceder a través de Telnet y el puerto de consola.
- Para el software de gestión y monitorización basado en estándares, ofrece conexión SNMPv3 que encripta el contenido de los paquetes en cada sesión para una gestión remota segura.
Solución de red de ciberseguridad para minimizar los riesgos de seguridad
La función de ciberseguridad incluida para proteger la gestión de conmutadores en una red de misión crítica prácticamente no requiere esfuerzo ni costo de instalación. Se utilizan los protocolos SSHv2 y TLSv1.2 para brindar una protección sólida contra amenazas avanzadas. El administrador de red ahora puede construir redes corporativas altamente seguras con considerablemente menos tiempo y esfuerzo que antes.
Detalle de productos
Especificaciones de hardware
Puertos de cobre 8 interfaces 10/100/1000BASE-T RJ45 Auto-MDI/MDI-X con Port-1 a Port-8
Puertos SFP 2 interfaces SFP 1G/2.5G/10G BASE-X con Port-9 a Port-10
Puerto de inyector PoE 8 puertos con función de inyector 802.3at/afPoE con Port-1 a Port-8
Consola 1 puerto serie RJ45 (115200, 8, N, 1)
Botón de reinicio < 5 segundos: reinicio del sistema
> 5 segundos: Predeterminado de fábrica
Requisitos de alimentación 100 ~ 240 V CA, 50/60 Hz
Consumo de energía (carga completa) Máx. 14,8 vatios/50,47 BTU (encendido sin conexión)
Máx. 162 vatios/552,42 BTU (carga completa con función PoE+)
Protección contra descargas electrostáticas 6KV CC
Protección EFT 4KV
Dimensiones (ancho x fondo x alto) 330,2 x 153 x 44 mm, altura 1U
Peso 1,6 KG
LED Sistema:
R.O (verde), anillo (verde), SYS (verde), PWR ((verde)
10/100/1000BASE-T Interfaces RJ45 (puerto 1 a puerto 8):
10/100/1000Mbps LNK/ACT (verde)
PoE en uso (ámbar) (puerto 1 a puerto 8)
Interfaces SFP+ de 1/2,5/10 G Mbps (puerto 9 a puerto 10):
1G/ 2.5GLNK/ACT (verde)
10G Mbps (ámbar)
Switch
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 56 Gbps/sin bloqueo
Rendimiento 41.67Mpps@ paquete de 64 bytes
Tabla de direcciones Entradas de 8K, aprendizaje automático de direcciones de origen y antigüedad
Búfer de datos compartidos 4,1 Mbits
Control de caudal Fotograma de pausa IEEE 802.3x para dúplex
completo Contrapresión para semidúplex
Bastidor Jumbo 9KB
APManagement inalámbrico
Máximo de AP administrados 32
Grupos AP máximos 10
Máximo de AP por grupo de AP 32
Encriptación/seguridad inalámbrica Seguridad
de cifrado WEP WPA Personal / Empresa (TKIP / AES)
WPA2 Personal / Empresa (TKIP / AES)
Clase Empresarial 802.1x
Detección automática de AP Admite detección automática de AP
Salpicadero La descripción general resumida del sistema incluye el AP en línea y el número de cliente activado
Perfil SSID/RF Permite la creación y el mantenimiento de múltiples perfiles inalámbricos
Gestión de clústeres Permite la agrupación de AP para el aprovisionamiento masivo y la actualización por lotes
Aprovisionamiento masivo de AP Admite el aprovisionamiento masivo de AP con perfiles definidos por el usuario
Actualización masiva del firmware del AP Admite la actualización masiva del firmware del AP
Mapa de calor de cobertura Permite la cobertura de señal real de AP administrado que se refleja en los mapas de zona
cargados
Monitoreo de estado Informes de estadísticas de tráfico en tiempo real de AP y clientes activados
Estadísticas gráficas Visibilidad histórica y en tiempo real del flujo de tráfico
Copia de seguridad/restauración de perfiles Proporciona SSID, copia de seguridad/restauración de perfiles de radio
Asignación de SSID a VLAN Permite configurar la asignación de SSID a VLAN en los AP compatibles
Modelos de puntos de acceso compatibles[*]
AP interior IAP-1800AX
IAP-2400AX
WDAP-C7210E(V2)
WDAP-C1800AX(V2)
WDAP-W1800AXU
WDAP-C7210E
WDAP-W1200E
WDAP-C7200E
WDAP-W750E
WNAP-C3220E
WNAP-W2200UE
AP para exteriores WDAP-1800AX
WDAP-850AC
WDAP-802AC
WBS-512AC
WBS-502N WBS-202N
WAP-552N
WAP-252N
WDAP-702AC
WBS-502AC
WBS-500N
WBS-200N
WAP-500N WAP-200N
[*] Observaciones Los modelos de AP compatibles se pueden cambiar después de una actualización de firmware.
Alimentación a través de Ethernet
Estándar PoE IEEE 802.3atPoE Plus, PSE
Retrocompatible con IEEE 802.3af PoE PSE
Tipo de fuente de alimentación PoE Tramo final
Salida de alimentación PoE Por puerto 52 V CC, máx. 36 vatios
Asignación de pines de alimentación 1/2(+), 3/6(-)
Presupuesto de energía PoE 120 vatios (máx.) @ 25 grados C
100 vatios (máx.) @ 50 grados C
Capacidad PoE PD @ 7 vatios: 8 unidades
PD @15.4 vatios: 7 unidades
PD @ 30.8 vatios: 3 unidades
Funciones de capa 3
IP Interfaces Máx. 128 interfaces VLAN
Tabla de enrutamiento Máx. 128 entradas de ruta
Protocolos de enrutamiento IPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
Enrutamiento
estático de hardware IPv4 Enrutamiento estático de hardware IPv6
Funciones de gestión de capa 2
Configuración de puertos Deshabilitación/habilitación
de puertos Negociación automática Selección
del modo dúplex completo y semidúplex de 10/100/1000 Mbps Deshabilitación/habilitación de control de flujo
Estado del puerto Muestre el modo dúplex de velocidad de cada puerto, el estado del enlace, el estado del control de flujo, el estado de la negociación automática, el estado del enlace troncal
Duplicación de puertos TX/RX/Ambos
Monitor
de varios a 1 Admite hasta 5 sesiones
VLAN VLAN
basada en etiquetas IEEE 802.1Q Tunelización
IEEE 802.1ad Q-in-Q VLAN privada perimetral (PVE)
VLAN basada en MAC VLAN
basada en protocolo VLAN
de voz MVR (registro de VLAN de multidifusión)
Hasta 4K grupos de VLAN, de 4094 ID de VLAN
Agregación de enlaces IEEE 802.3ad LACP/troncal
estática Admite 5 grupos de troncales con 10 puertos por troncal
Indagación IGMP Indagación IPv4 IGMP (v1/v2/v3), hasta 255 grupos
de multidifusión Compatibilidad con el modo Querier IGMP IPv4
Espionaje MLD Indagación IPv6 MLD (v1/v2), hasta 255 grupos
de multidifusión Compatibilidad con el modo Querier IPv6 MLD
Anillo Admite ERPS y cumple con ITU-T G.8032
Tiempo de recuperación < 10ms @ 3 nodos
Tiempo de recuperación <50ms @ 16 nodos
Soporta anillo mayor y subanillo
Lista de control de acceso ACL basada en IP/ACL
basada en MAC Hasta 256 entradas
Control de ancho de banda Control de
ancho de banda por puerto Entrada: 10 Kbps ~ 13000Mbps
Salida: 10 Kbps ~ 13000Mbps
QoS Basado en la clasificación del tráfico, prioridad estricta y prioridad de 8 niveles WRR
para el número
de puerto de conmutación
Prioridad
802.1p Campo DSCP/TOS de la etiqueta
VLAN 802.1Q en el paquete IP
Funciones de seguridad
Lista de control de acceso ACL basada en IP/ACL
basada en MAC ACL basada en:
Dirección
MAC Dirección
IP Tipo
de protocolo Ethertype
ID de VLAN Prioridad
DSCP
802.1p Hasta 256 entradas
Seguridad Seguridad portuaria Protección
de
origen IP Inspección
ARP dinámica Control de autoridad de línea de comandos basado en el nivel de usuario
AAA Cliente
RADIUS Cliente TACACS+
Control de acceso a la red Control
de acceso a la red basado en puertos IEEE 802.1x Autenticación
basada en MAC Autenticación local/RADIUS
Gestión de Switches
Interfaces de administración básicas Consola; Navegador
web Telnet
SNMP v1, v2c
Interfaces de gestión seguras SSHv2, TLSv1.2, SNMPv3
Gestión de sistemas Actualización de firmware por protocolo HTTP a través de la red
Ethernet Carga/descarga de configuración a través de HTTP
Syslog
remoto Registro del sistema
Protocolo
LLDP NTP
PLANET Smart Discovery Utility Aplicación
PLANET CloudViewer
Gestión de eventos SMTP de registro
del sistema local de Syslog
remoto
MIB SNMP RFC1213 MIB-II
RFC 2863 IF-MIB
RFC 1643 MIB
Ethernet RFC2863 de interfaz MIB
RFC2665 MIB
similar al éter RFC2737 MIB
de entidad RFC2819 RMON MIB (grupos 1, 2, 3 y 9)
MIB
de cliente RFC2618 RADIUS RFC3411SNMP-Frameworks-MIB
IEEE802.1X PAE
LLDP
MAU-MIB
MIB DE ALIMENTACIÓN A TRAVÉS DE Ethernet
Conformidad con las normas
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX
IEEE802.3z 1000BASE-SX/LX
IEEE 802.3ab 1000BASE-T
IEEE 802.3ae 10Gb/s Ethernet
IEEE802.3x control de flujo y contrapresión
IEEE802.3ad puerto troncal con LACP
IEEE802.1D Protocolo
de árbol de expansión rápida IEEE802.1w Protocolo
de árbol de expansión rápida IEEE 802.1s Clase de servicio
IEEE802.1p Etiquetado
VLAN IEEE802.1Q Autenticación de puerto IEEE 802.1x Control de
red IEEE 802.1ab LLDP
IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 2453 RIP v2
ITU-T G.8032 Anillo ERPS
Entornos
Operativo Temperatura: 0 ~ 50 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -10 ~ 70 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
