Switch Ethernet 10/100TX 802.3at PoE de 16 puertos + Gigabit TP de 2 puertos + SFP de 2 puertos con monitor PoE LCD
El FGSW-1822VHP de PLANET es una solución ideal de alimentación por Ethernet con función Plug and Watch que proporciona una instalación rápida, monitoreo del estado de trabajo de PoE en tiempo real y resolución de problemas inmediata a través de su exclusiva pantalla LCD para mejorar la eficiencia y la calidad del trabajo sin necesidad de PC ni software.
El FGSW-1822VHP está equipado con 16 puertos 10/100BASE-TX, cada uno de los cuales consume 30 vatios de alimentación PoE+ y 2 interfaces Gigabit TP y 2 Gigabit SFP con sistema de alimentación interno. Con un presupuesto de alimentación PoE+ total de 300 vatios y un rendimiento de conmutación de datos sin bloqueos, el FGSW-1822VHP puede satisfacer la demanda de alimentación PoE suficiente para la vigilancia IP HD. Ofrece una solución de alimentación del tamaño de un escritorio, confiable y visible para pequeñas empresas e integradores de sistemas que implementan redes Power over Ethernet.

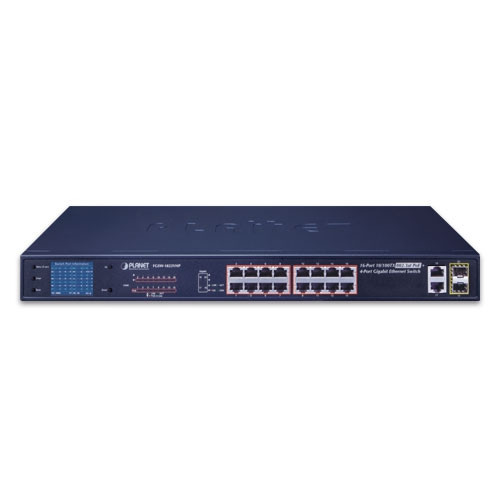

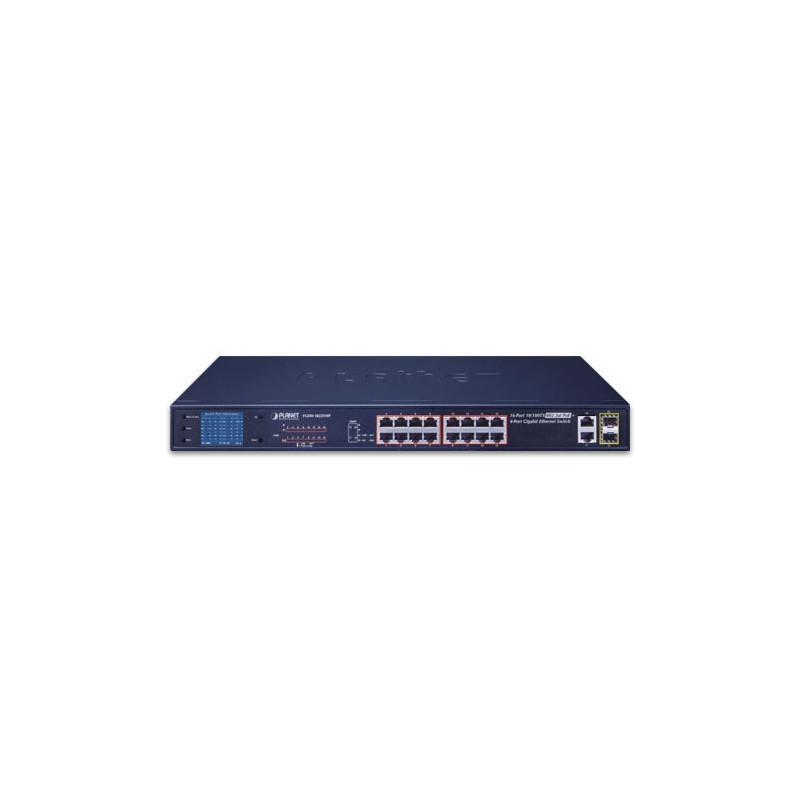

PLANET FGSW-1822VHP ofrece un panel de color intuitivo en su panel frontal que facilita la gestión de Ethernet y la gestión de dispositivos de almacenamiento PoE. Promueven en gran medida la eficiencia de la gestión en redes a gran escala para empresas, hoteles, centros comerciales, edificios gubernamentales y otras áreas públicas, y cuentan con las siguientes funciones especiales de gestión y estado:
PLANET FGSW-1822VHP ofrece modos de funcionamiento Estándar, VLAN y Extendido. El FGSW-1822VHP funciona como un conmutador PoE IEEE 802.3af/at normal en el modo de funcionamiento Estándar. El modo de funcionamiento VLAN presenta la función VLAN basada en puerto que puede ayudar a evitar que la tormenta de multidifusión o difusión de la cámara IP se influya entre sí.
En el modo de funcionamiento Extendido, el FGSW-1822VHP funciona por puerto a una velocidad de funcionamiento dúplex de 10 Mbps, pero puede soportar una potencia de salida PoE de 20 vatios a una distancia de hasta 250 metros, superando el límite de 100 m del cable UTP Ethernet. Con esta nueva característica, el FGSW-1822VHP proporciona una solución adicional para la extensión de distancia PoE 802.3af/at, ahorrando así el coste de la instalación del cable Ethernet. Su función de aislamiento VLAN aísla los puertos para evitar tormentas de difusión y defenderse de la suplantación de DHCP en el modo de funcionamiento Extendido.
Las dos ranuras mini-GBIC integradas en el FGSW-1822VHP son compatibles con el transceptor de fibra SFP (Small Form-factor Pluggable) 1000BASE-SX/LX, conectado al conmutador troncal y al centro de monitorización a larga distancia. La distancia se puede ampliar de 550 metros a 10/20/30/40/50/60/70/120 kilómetros (fibra monomodo o fibra WDM). Son muy adecuados para aplicaciones dentro de los centros de datos empresariales y distribuciones.
El FGSW-1822VHP proporciona descarga de contacto de ±6 KV CC y descarga de aire de ±8 KV CC para protección ESD Ethernet. También admite inmunidad a sobretensiones de ±6 KV para mejorar la estabilidad del producto y protege las redes de los usuarios de ataques ESD devastadores, asegurándose de que el flujo de operación no fluctúe.
Como los datos y la energía se transmiten a través de un cable, el FGSW-1822VHP no necesita un segundo cable ni tomas eléctricas en la pared, el techo o cualquier lugar inaccesible. Por lo tanto, ayuda a reducir los costos de instalación y simplifica el esfuerzo de instalación. Todas las interfaces de cobre RJ45 del FGSW-1822VHP admiten negociación automática de 10/100/1000 Mbps para una detección óptima de la velocidad a través de cables RJ45 de categoría 6, 5 o 5e. También admite MDI/MDI-X automático estándar que puede detectar el tipo de conexión a cualquier dispositivo Ethernet sin necesidad de cables especiales de conexión directa o cruzada.
Puerto de inyector PoE 802.3af/802.3at 16
Puertos MDI/MDIX 10/100BASE-TX 16
Puertos 10/100/1000BASE-T MDI/MDIX 2
1000BASE-X SFP/mini-GBIC Ranuras 2
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 11,2 Gbps/sin bloqueo
Cambiar Throughput@64 bytes 8.3Mpps@64bytes
Tabla de direcciones MAC 8K entradas
Tamaño máximo de fotograma 9216 bytes
Control de caudal Trama de pausa IEEE 802.3x para dúplex completo; contrapresión para semidúplex
Indicadores LED Sistema:
Potencia (verde)
Interfaces RJ45 10/100BASE-TX:
LNK/ACT de 10/100 Mbps (verde)
PoE en uso (ámbar)
Interfaces SFP 1000BASE-X:
LNK/ACT (Verde)
Interfaces TP 1000BASE-T:
LNK/ACT (Verde)
10/100 Mbps (sin iluminación/rojo)
1000 Mbps (verde)
Monitor LCD (ancho x profundidad) 40,6 x 30,5 mm, 2 pulgadas
Botón Menú, Entrar, Atrás, Arriba y Abajo
Dimensiones (ancho x fondo x alto) 440 x 233 x 44 mm (1U de altura)
Recinto Metal
Peso 3,4 kg
Requisitos de alimentación CA 100 ~ 240 V, 50/60 Hz, 5 A máx.
Consumo/disipación de energía Máx. 330 vatios/1132 BTU
Ventilador térmico 3
Protección contra descargas electrostáticas Descarga de contacto de ±6KV DC
Descarga de aire de ±8KV DC
Inmunidad a sobretensiones ±6KV
Estándar PoE Alimentación a través de Ethernet IEEE 802.3af/PSE
IEEE 802.3at Alimentación a través de Ethernet Plus/PSE
Tipo de fuente de alimentación PoE Tramo final
Salida de alimentación PoE Por puerto 54 V CC, 300 mA. máx. 15,4 vatios (IEEE 802.3af)
Por puerto 54 V CC, 600 mA. máx. 30 vatios (IEEE 802.3at)
Asignación de pines de alimentación 1/2 (+), 3/6 (-)
Presupuesto de energía PoE 300 vatios
Número máx. de PD de clase 2 16
Número máx. de PD de clase 3 16
Número máx. de PD de clase 4 11
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab Gigabit 1000BASE-T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3x control de flujo y contrapresión
IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3az Ethernet de eficiencia energética (EEE)
Operativo Temperatura: -10 ~ 60 grados C
Humedad relativa: 10 ~ 90% (sin condensación)
* Temperatura: < 40 grados C; Humedad: < 90%
Temperatura: > 40 grados C; Humedad: < 50%
Almacenamiento Temperatura: -10 ~ 70 grados C
Humedad relativa: 5 ~ 90% (sin condensación)
