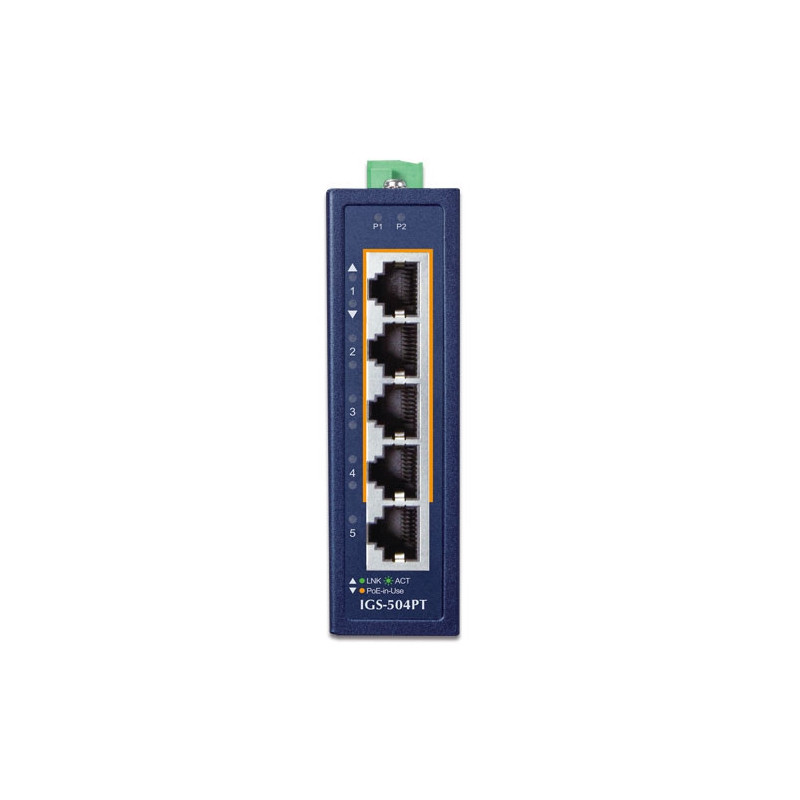

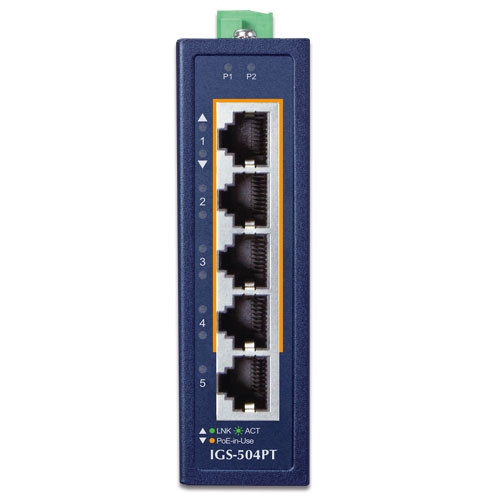

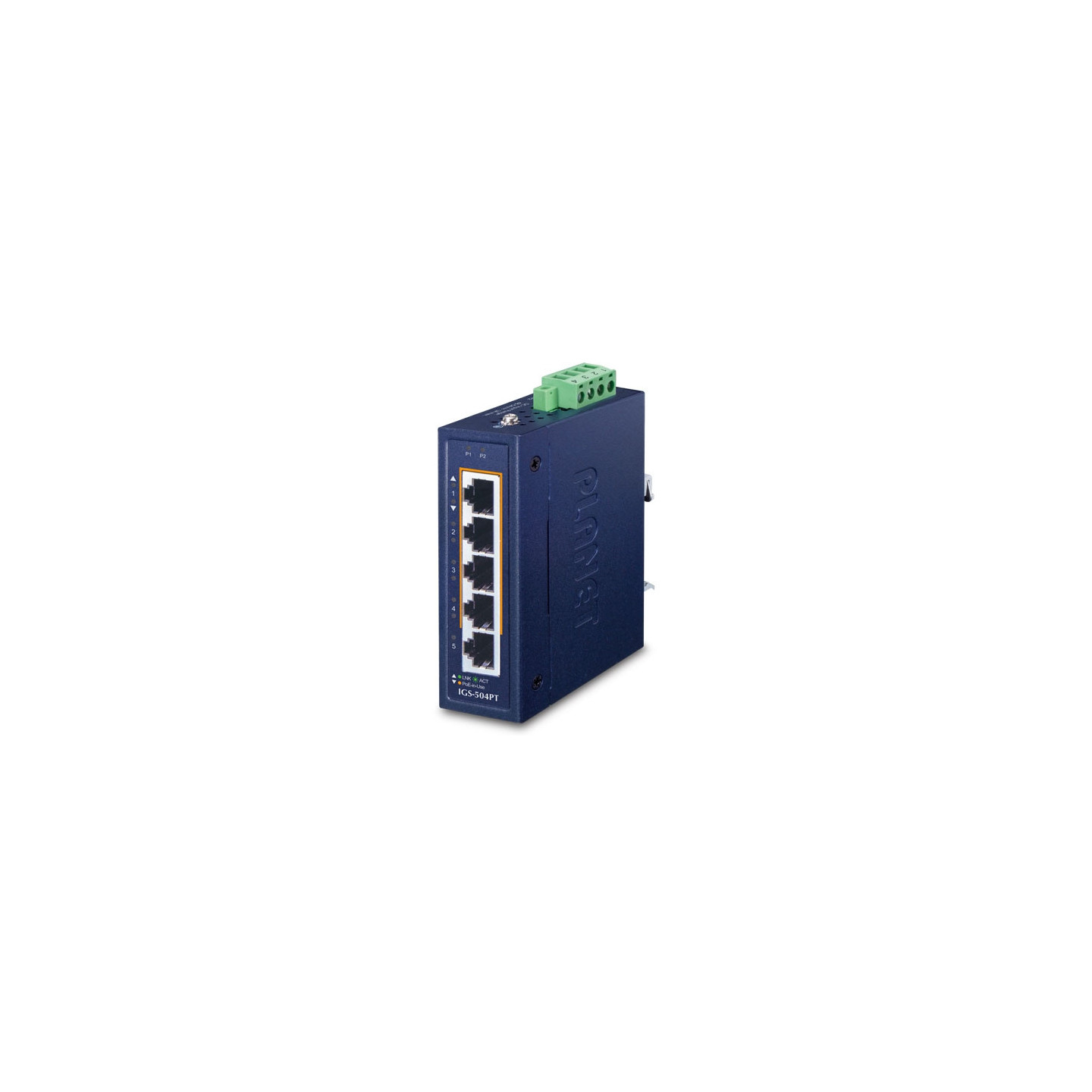

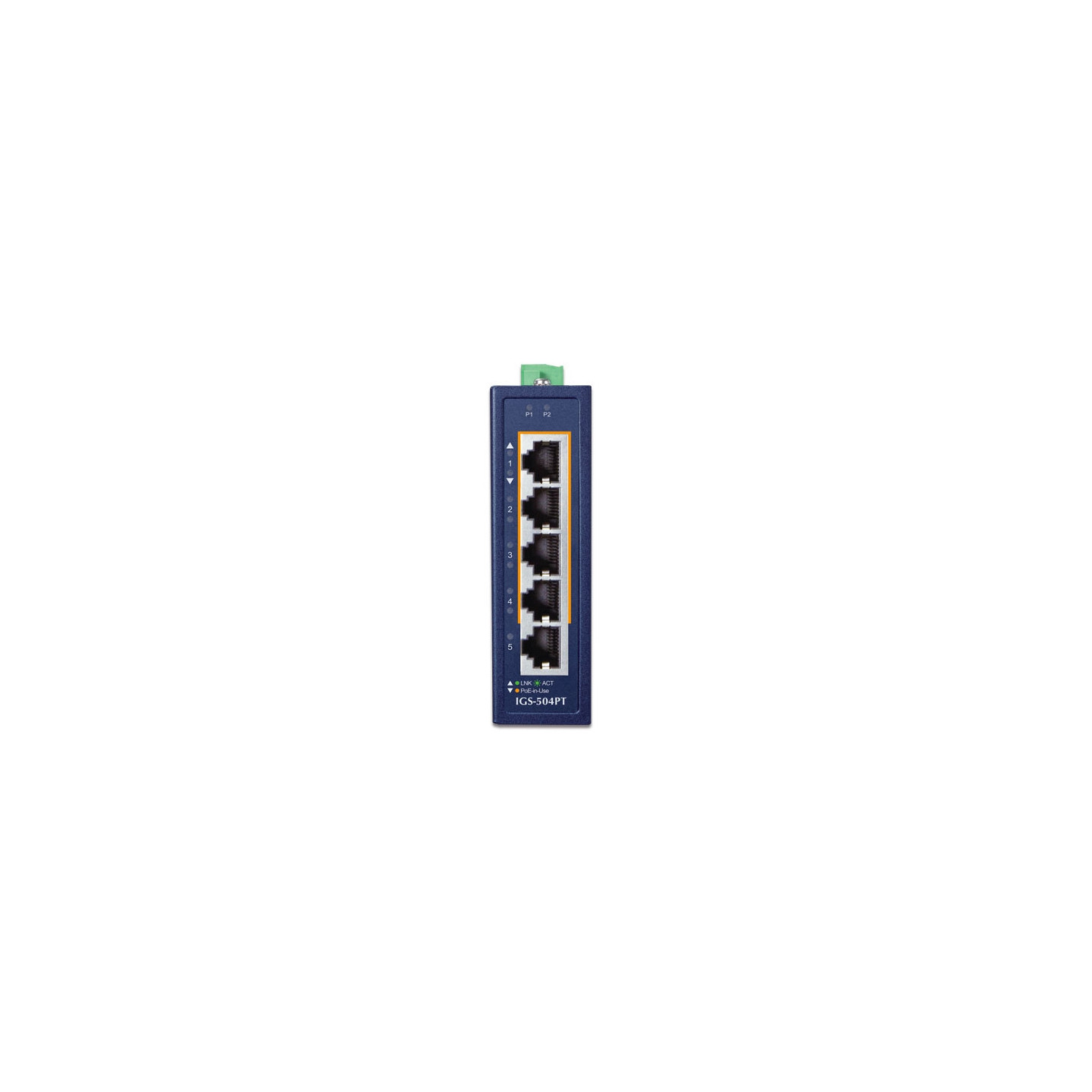

PLANET IGS-504PT
Switch Ethernet industrial compacto de 4 puertos 10/100/1000T 802.3at PoE + 1 puerto 10/100/1000T (-40~75 grados C)
Solución PoE de alta potencia para redes industriales difíciles
El IGS-504PT es el Switch PoE+ de 4 puertos de grado industrial más pequeño de la línea de productos PoE industrial PLANET y está especialmente diseñado para instalarse en un entorno estrecho. Proporciona una capacidad de salida PoE+ 802.3at de hasta 120 vatios y un rendimiento Gigabit a velocidad de cable incluso en el duro entorno industrial. Con cuatro puertos 10/100/1000BASE-T con IEEE 802.3at PoE+ y una interfaz de cobre 10/100/1000BASE-T RJ45 adicional para la conexión de enlace ascendente.
Descarga
Especificaciones de hardware
Puertos de cobre 5 puertos 10/100/1000BASET RJ45 auto-MDI/MDI-X
Puertos de inyector PoE 4 puertos con función de inyector PoE+ 802.3at (puertos 1 a 4)
Presupuesto de PoE 120W maximum@75 grados C

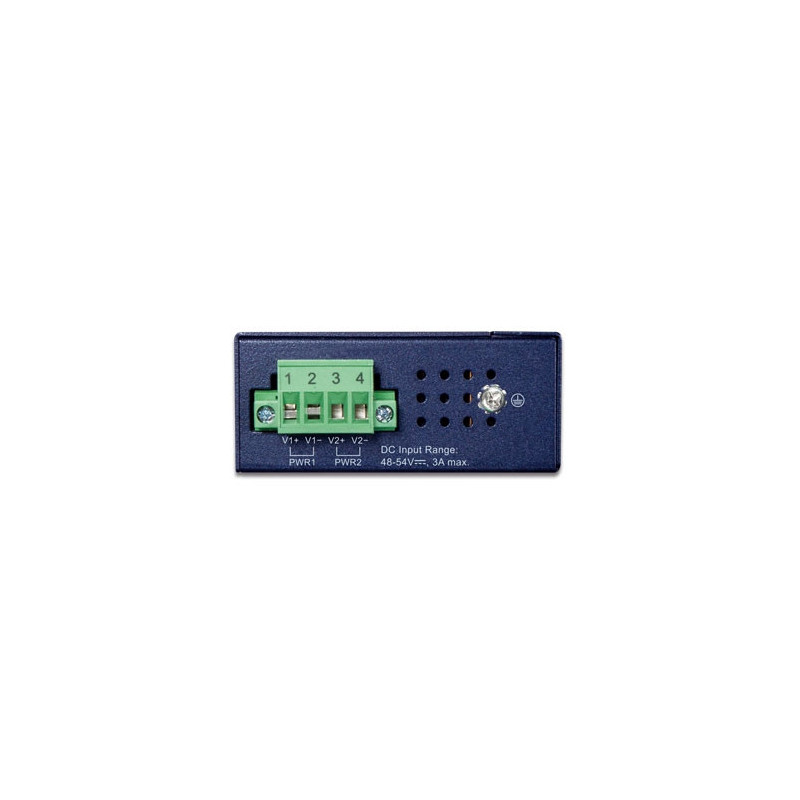

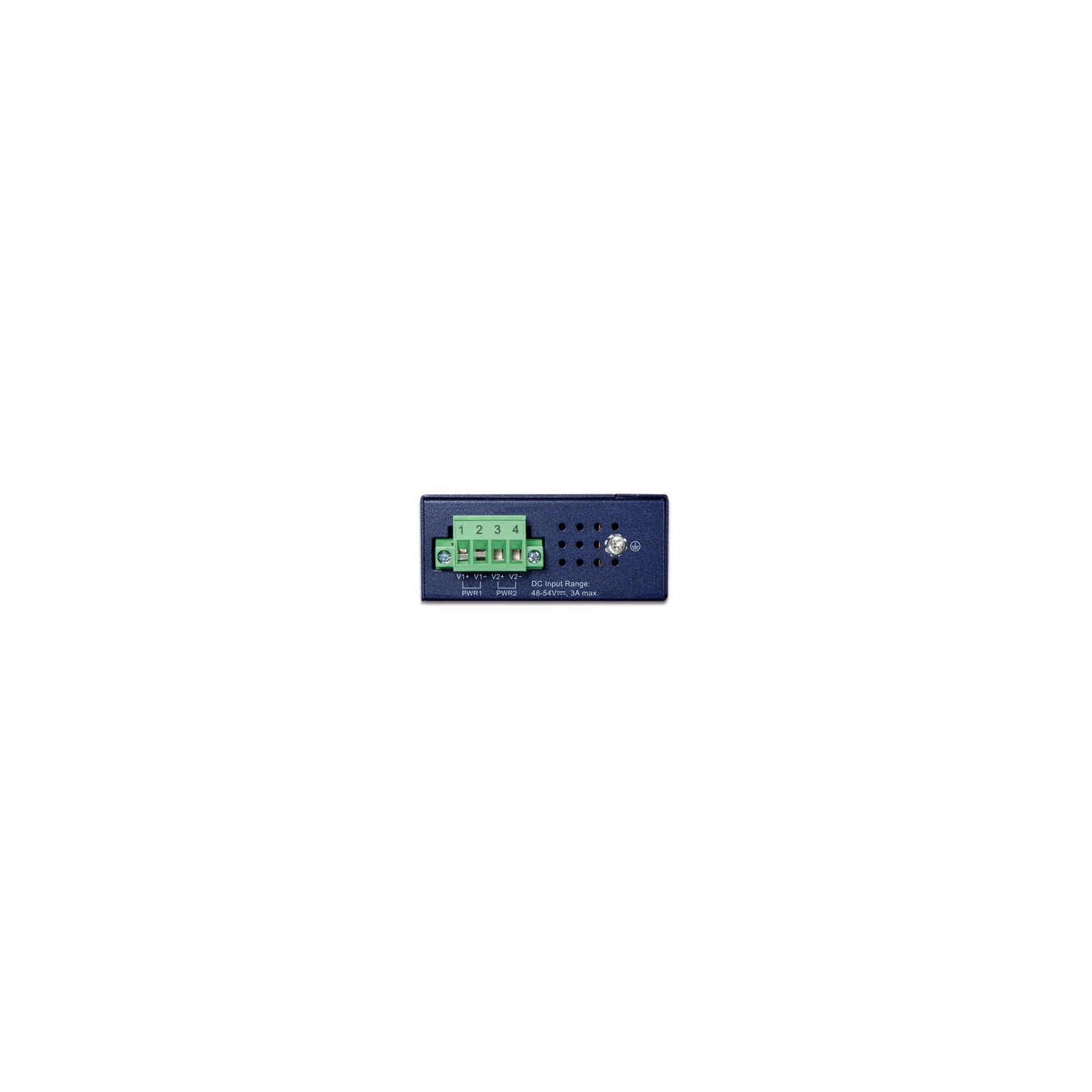

Conector Bloque
de terminales extraíble de 4 pines Pin 1/2 para Power 1; Pin 3/4 para Power 2
Requisitos de alimentación 48 ~ 54 V CC, 3 A (máx.)
Alimentación redundante con protección de polaridad inversa
Consumo de energía DC 48V:
Máx. 0,48 vatios/1,63 BTU (sistema)
Máx. 62,88 vatios/214,5 BTU (carga completa)
CC 54 V:
máx. 0,54 vatios/1,84 BTU (sistema)
Máx. 123,12 vatios/420 BTU (carga completa)
Dimensiones (ancho x fondo x alto) 30 x 70 x 104 mm
Peso 260 g
Recinto Carcasa metálica IP30
Instalación Kit de carril DIN y kit de montaje en pared
Protección contra descargas electrostáticas 6KV
Especificaciones del interruptor
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 10 Gbps
Rendimiento (paquete por segundo) 7.4Mpps@64bytes
Tabla de direcciones Entradas de 2K
Bastidor Jumbo 9Kbytes
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Alimentación a través de Ethernet
Estándar PoE IEEE 802.3at Power over Ethernet Plus/PSE
Compatible con versiones anteriores de IEEE 802.3af Power over Ethernet/PSE
Tipo de fuente de alimentación PoE Tramo final
Asignación de pines de alimentación 1/2 (+), 3/6 (-)
Salida de alimentación PoE Por puerto 48-54 V CC
Máx. 30 watts@54V CC
Máx. 15 watts@48V CC
Presupuesto de energía PoE 120 vatios
Número máx. de PD de clase 4 4
Conformidad con las normas
Cumplimiento normativo FCC Parte 15 Clase A, CE
Pruebas de estabilidad IEC 60068-2-32 (caída libre)
IEC 60068-2-27 (choque)
IEC 60068-2-6 (vibración)
Cumplimiento de normas IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3x Control
de flujo full-duplex IEEE 802.3az Ethernet de eficiencia energética (EEE)
IEEE 802.3at Alimentación a través de Ethernet Plus PSE
IEEE 802.3af Alimentación a través de Ethernet Plus
Clase de servicio IEEE 802.1p
Medio ambiente
Temperatura En funcionamiento: -40 ~ 75 grados C
Almacenamiento: -40 ~ 75 grados C
Humedad En funcionamiento: 5 ~ 90% (sin condensación)
Almacenamiento: 5 ~ 90% (sin condensación)
