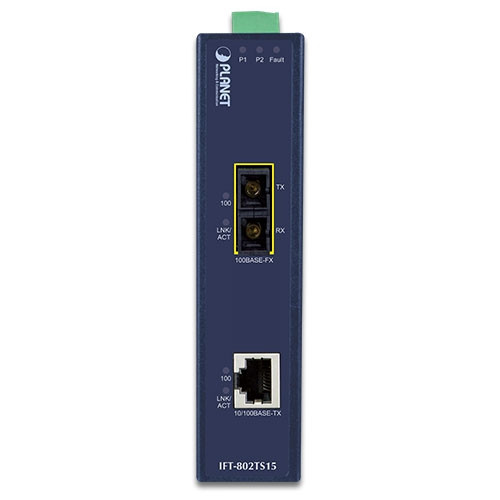

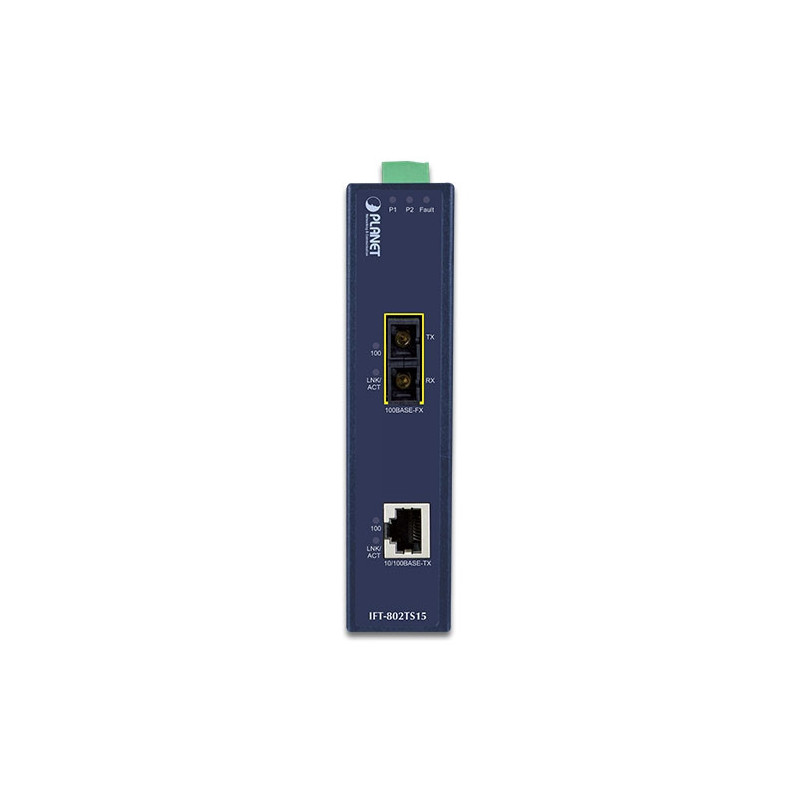

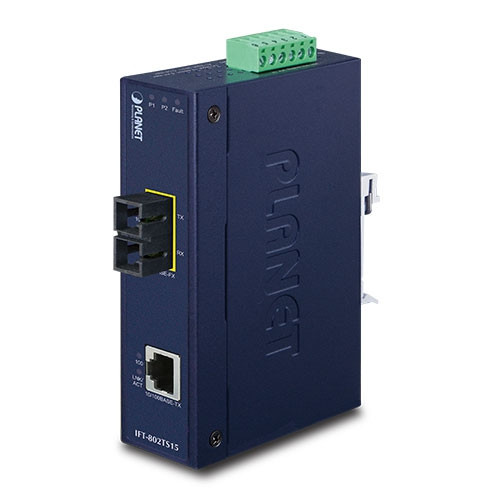

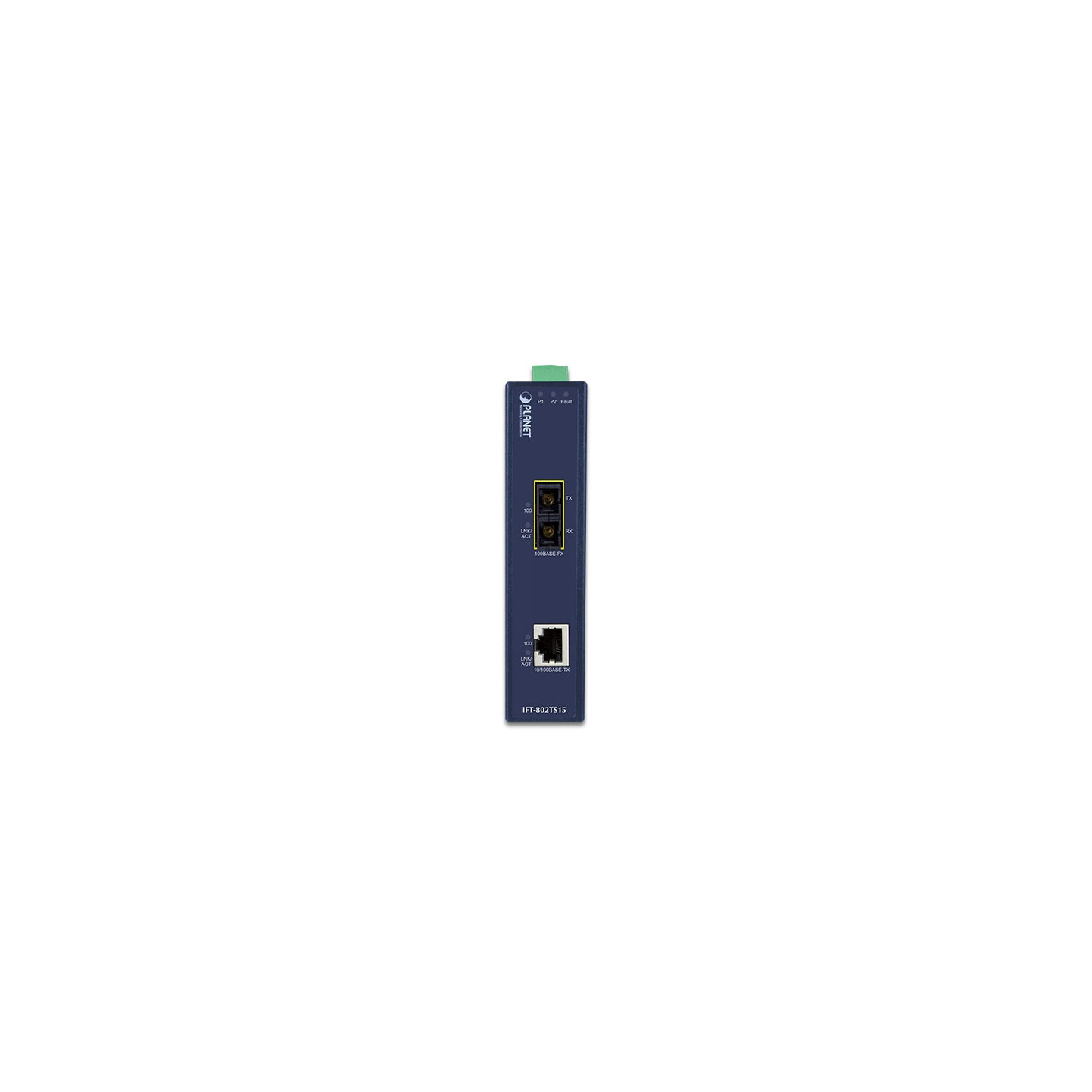

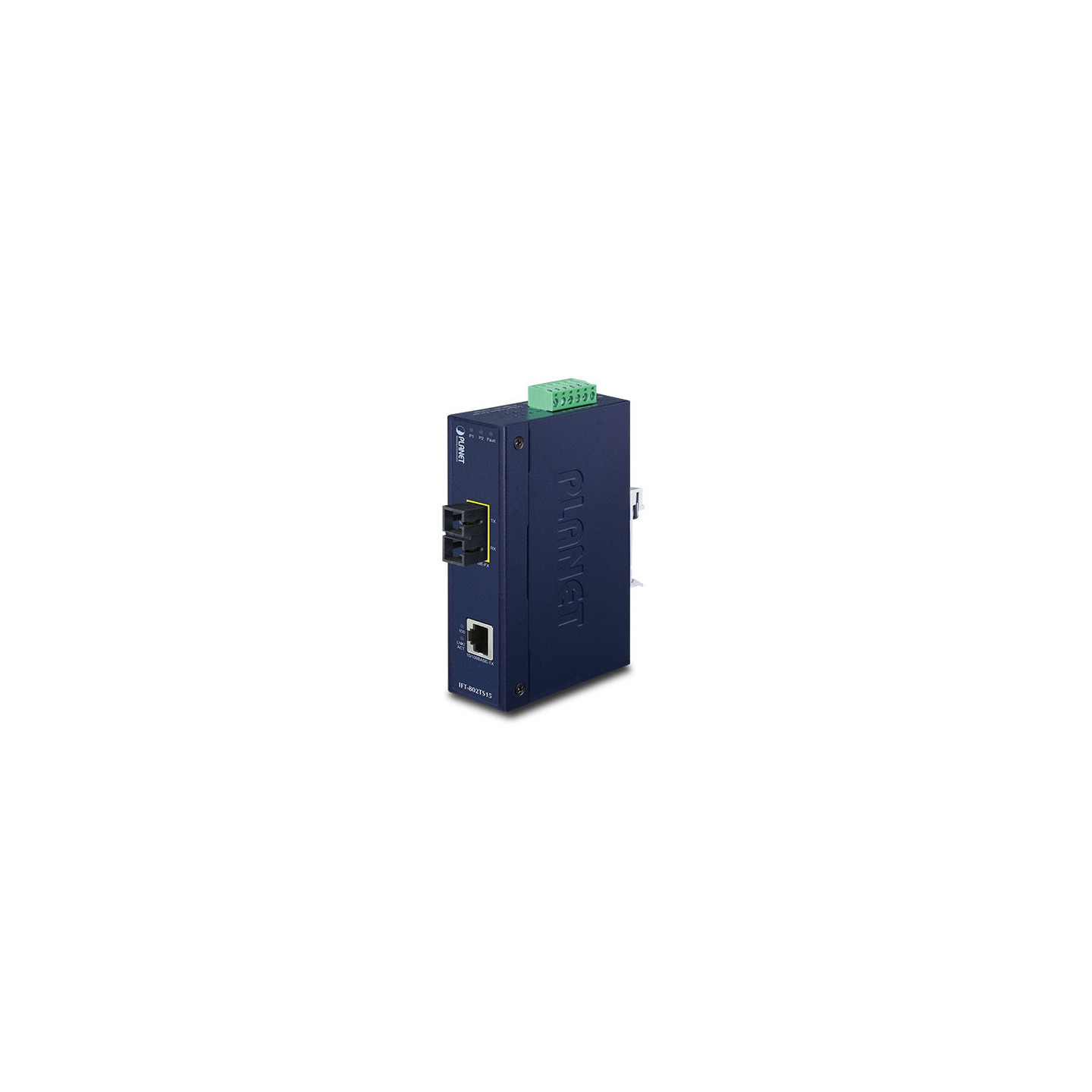

Convertidor de medios industriales 10/100Base-TX a 100Base-FX - 15 km (-40 ~ 75 grados C)
El convertidor de medios industrial PLANET 10/100Base-TX a 100Base-FX de la serie IFT-80xT extiende la distancia de comunicación con un rendimiento estable a través de un cable de fibra óptica, en el que la distancia extendida podría ser de hasta 2 km con el IFT-802T, hasta 15 km con el IFT-802TS15 o hasta 20 km con el IFT-805AT (según el módulo SFP).
La serie IFT-80xT está equipada específicamente con componentes duraderos y una carcasa resistente para funcionar de manera confiable en entornos eléctricamente hostiles y climáticamente exigentes. El convertidor de medios de nivel industrial proporciona un alto nivel de inmunidad a las interferencias electromagnéticas y las fuertes sobretensiones eléctricas que generalmente se encuentran en los pisos de las plantas o en los gabinetes de control de tráfico en las aceras. Poder operar en un rango de temperatura de -40 a 75 grados C permite que la serie IFT-80xT se coloque en casi cualquier entorno difícil.
La serie de convertidores de medios industriales 10/100Base-TX a 100Base-FX PLANET IFT-80xT convierte datos de manera eficiente entre redes 10/100Base-TX y 100Base-FX. La serie IFT-80xT brinda flexibilidad para todo tipo de medios Ethernet de 10/100 Mbps en el puerto RJ-45 y ofrece un rendimiento de fibra altamente estable.
La serie IFT-80xT está empaquetada en una carcasa compacta IP-30 que permite el montaje en riel DIN o en panel para tener un uso eficiente del espacio del gabinete. Proporciona una fuente de alimentación integrada con una amplia gama de voltajes para operación en todo el mundo. También ofrece entradas de fuente de alimentación de 12 V CC a 48 V CC con polaridad reversible y doble redundancia para aplicaciones de alta disponibilidad que requieren entradas de energía duales o de respaldo.
Puerto 10/100Base-TX 1 puerto RJ-45 auto-MDI / MDI-X
Puerto 100Base-FX IFT-802T: 1 interfaz
SC IFT-802TS15: 1 interfaz
SC IFT-805AT: 1 ranura SFP
Tipo de puerto de fibra IFT-802T: SC / multimodo
IFT-802TS15: SC / monomodo
IFT-805AT: Varía según el módulo
Distancia del cable IFT-802T: 2km
IFT-802TS15: 15km
IFT-805AT: Varía según el módulo
Frecuencia óptica IFT-802T: 1310nm
IFT-802TS15: 1310nm
IFT-805AT: Varía según el módulo
Potencia de lanzamiento (dBm) IFT-802T máx
.: -14
IFT-802TS15: 0
Min
IFT-802T: -20
IFT-802TS15: -20
Variación en el módulo
IFT-805AT
Sensibilidad de recepción (dBm) IFT-802T: -32
IFT-802TS15: -32
IFT-805AT: Varía según el módulo
Potencia máxima de entrada (dBm) IFT-802T: -14
IFT-802TS15: 0
IFT-805AT: Varía según el módulo
Dimensiones (ancho x fondo x alto) 32 x 87,8 x 135 mm
Peso 430 g
Instalación Kit de carril DIN y oreja de montaje en pared
Tamaño máximo de fotograma Tamaño del paquete de 1522 bytes
Control de caudal Contrapresión para semidúplex, fotograma de pausa IEEE 802.3x para dúplex completo
Recinto Caja metálica de tipo delgado IP-30
Indicador LED Sistema:
•Alimentación 1 (verde)
•Alimentación 2 (verde)
•Fallo (verde)
1 puerto de cobre:
•10/100 (verde)
•LNK/ACT (verde)
1 puerto 100FX:
•100 (verde)
•LNK/ACT (verde)

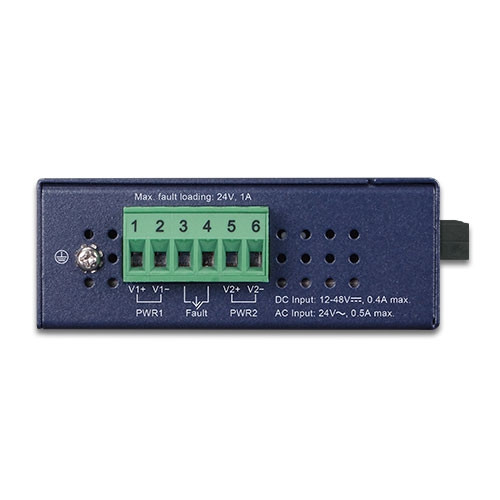

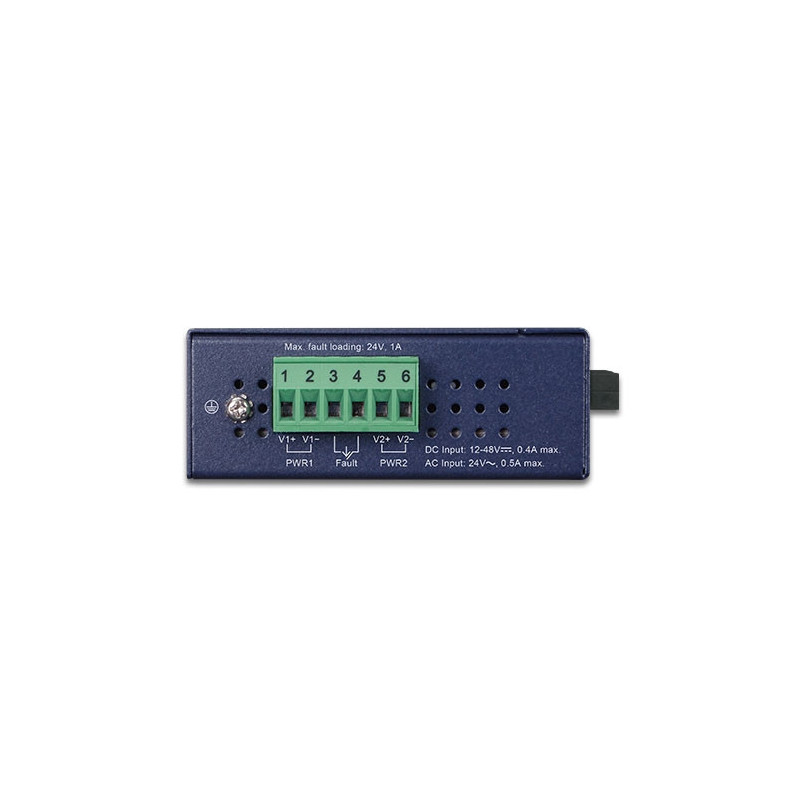

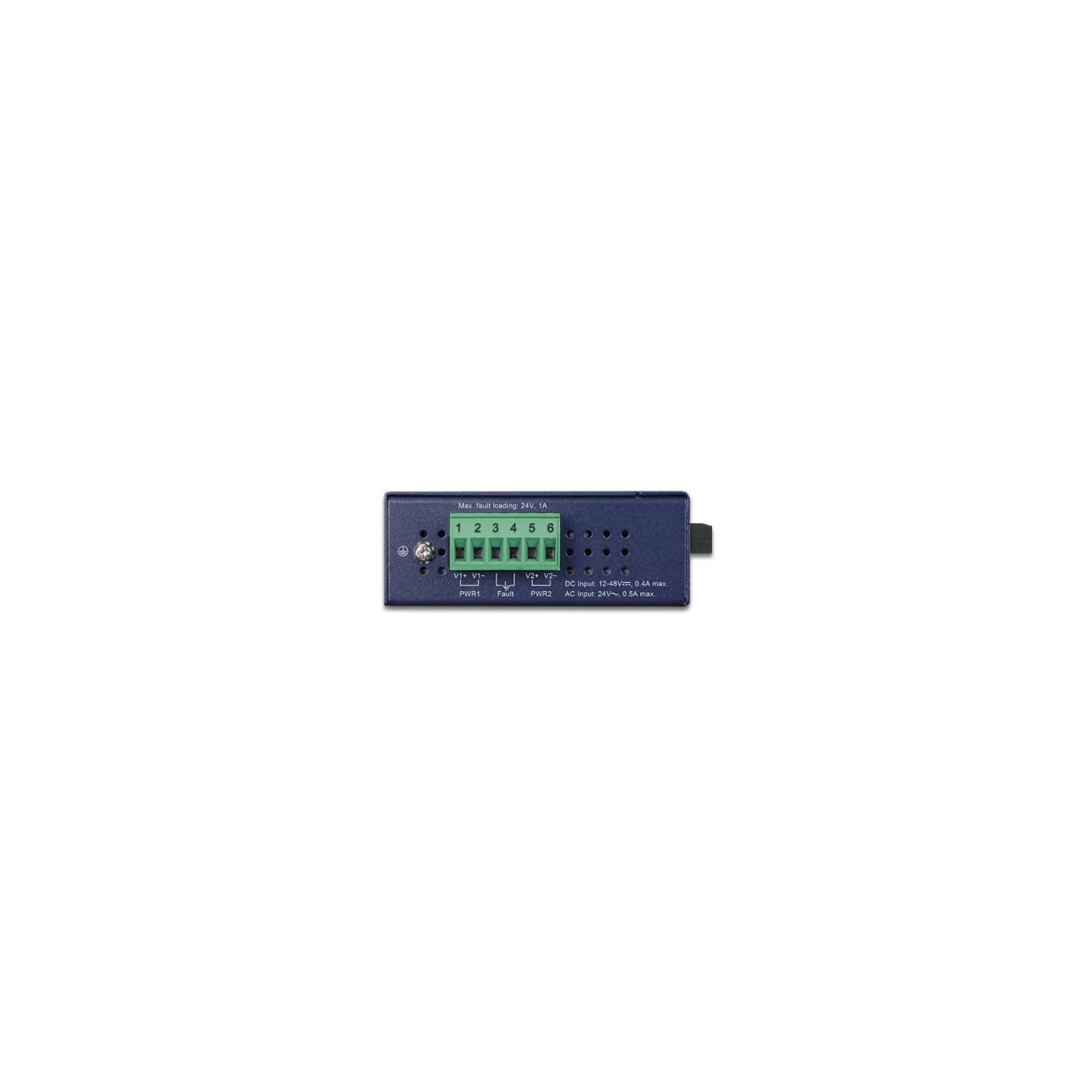

Entrada de energía Alimentación redundante de 12 a 48 V CC con función
de protección contra inversión de polaridad Se acepta un solo adaptador de corriente de CA de 24 V
Consumo de energía 3 vatios/ 10BTU (máximo)
Protección ESD (Ethernet): 6KV DC
Sobretensión (potencia): 6KV DC
Velocidad Par trenzado:
•10/20 Mbps para semidúplex / dúplex completo
•100/200 Mbps para fibra óptica semidúplex / dúplex
completo:
•200 Mbps para dúplex completo
Cables de red 10/100Base-TX:
•2 pares UTP Cat. 3, 4, 5 (100 metros, máx.)
•EIA/TIA-568 STP de 100 ohmios (100 metros, máx.)
100Base-FX:
•IFT-802T: Fibra óptica multimodo 62,5/125μm / 50/125μm (2 km)
•IFT-802TS15: Fibra óptica monomodo 9/125 μm (15 km)
•IFT-805AT: Ranura SFP (dependiendo del módulo SFP)
Emisiones FCC Clase A, CE Clase A
Cumplimiento de normas IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX / 100Base-FX
IEEE 802.3x control de flujo y contrapresión
Pruebas de estabilidad IEC60068-2-32 (Caída libre)
IEC60068-2-27 (Choque)
IEC60068-2-6 (Vibración)
Temperatura de funcionamiento -40 ~ 75 grados C
Humedad de funcionamiento 5 ~ 95% sin condensación
Temperatura de almacenamiento -40 ~ 85 grados C
Humedad de almacenamiento 5 ~ 95% sin condensación
