Inyector Ultra Power over Ethernet de 60 vatios
El inyector Ultra Power over Ethernet PLANET POE-173 proporciona una potencia máxima de hasta 60 vatios y una conexión de datos Ethernet de alta velocidad en cualquier lugar de su infraestructura de red. La solución Ultra Power over Ethernet PLANET contiene dos productos completamente nuevos:
El POE-173 es un inyector Ultra Power over Ethernet de un solo puerto con una potencia máxima de hasta 60 vatios de salida a través de cables Ethernet. Está diseñado específicamente para satisfacer la creciente demanda de equipos de red que requieren mayor potencia, como:
El POE-173 entrega los datos digitales Ethernet con alimentación de CC de 50 V a través de cables de par trenzado como un inyector de alimentación por Ethernet de 60 vatios, y el divisor Ultra Power over Ethernet conectado, el POE-171S, separará los datos digitales y la alimentación en tres salidas opcionales (12 V/19 V/24 V CC) con una distancia de hasta 100 metros.
La solución Ultra PoE POE-173 y POE-171S utiliza el mismo estándar de cableado que IEEE 802.3at/af PoE. En lugar de suministrar energía a través de un cable UTP trenzado de dos pares (ya sea en el extremo del cable (pines 1, 2, 3 y 6) o en el medio del cable (pines 4, 5, 7 y 8), ofrece la capacidad de generar hasta 60 vatios de energía utilizando los cuatro pares de cableado Ethernet estándar Cat5e/Cat6. En el nuevo sistema de cuatro pares, se utilizarán dos controladores PSE para alimentar tanto los pares de datos como los pares de repuesto.
| Estándar PoE |
IEEE 802.3af (802.3at Tipo 1) |
IEEE 802.3at (802.3at Tipo 2) |
Ultra PoE (POE-173) |
|
Potencia máxima entregada por PSE |
15,4 vatios | 30 vatios | 60 vatios |
| Potencia disponible en PD | 12,95 vatios | 25,5 vatios | 50 vatios |
| Rango de voltaje | 48 V | 50~57 V | 50 V |
| Par trenzado utilizado | 2 pares | 4 pares | |
| Modos admitidos | End-Span o Mid-Span | End-Span + Mid-Span | |
| Cableado compatible | Cat 3/5/5e/6 | Cat 5e/6 | |

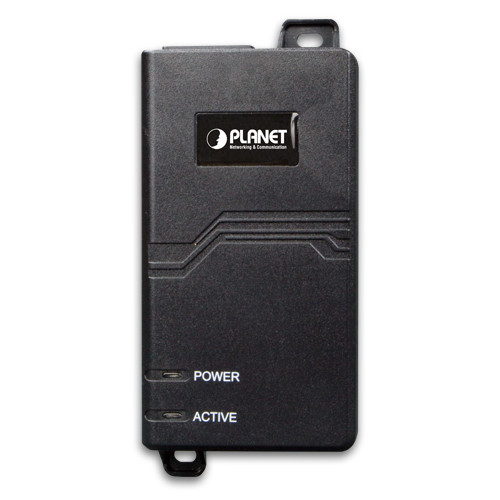

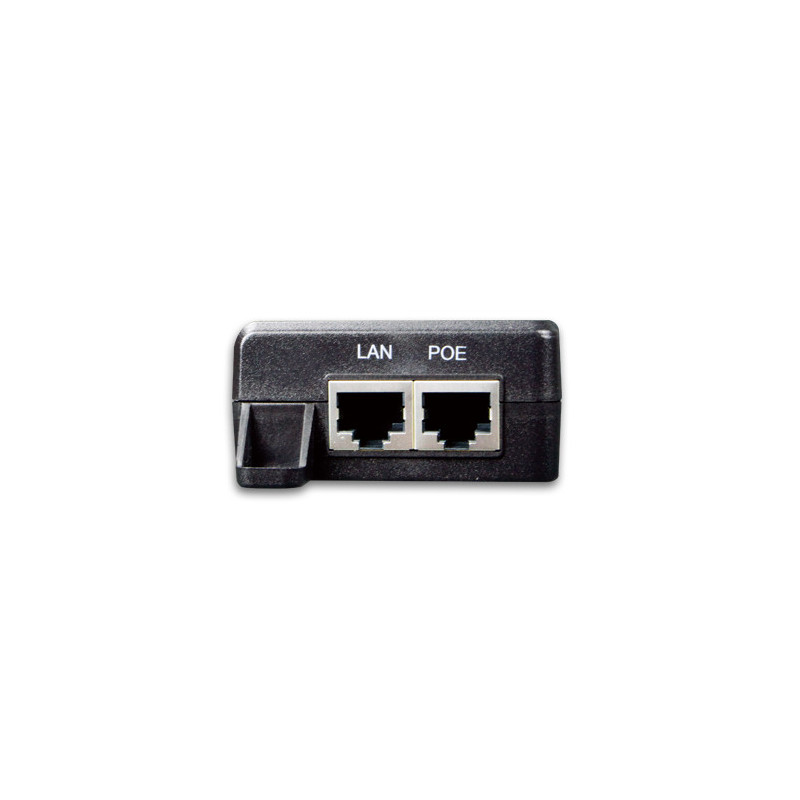

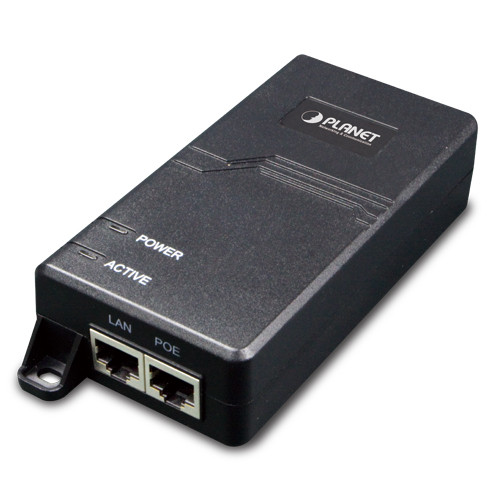

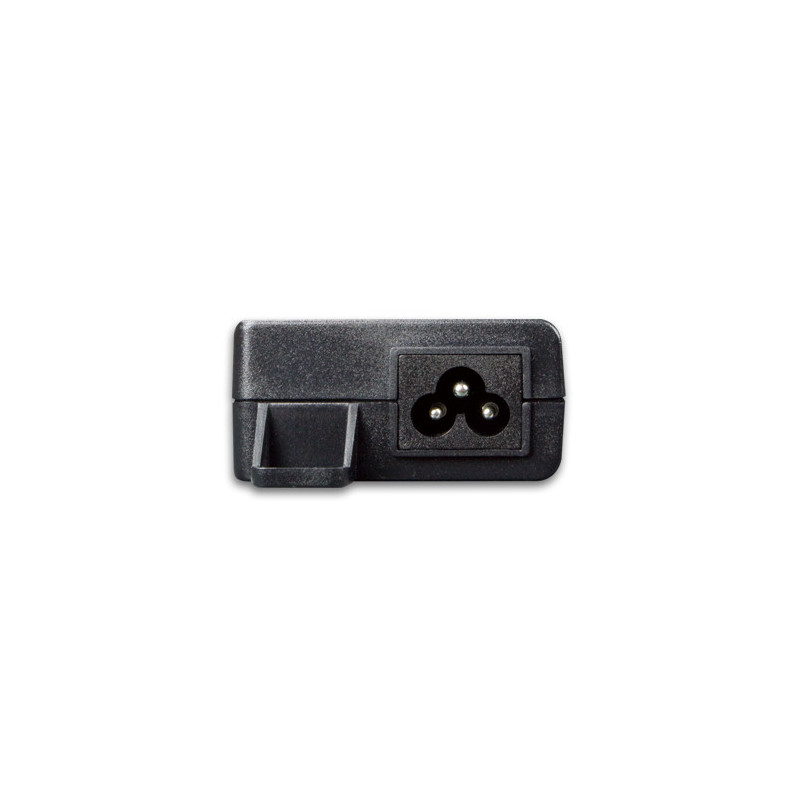

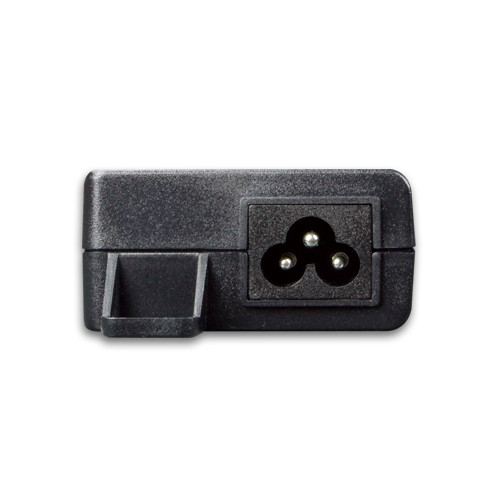

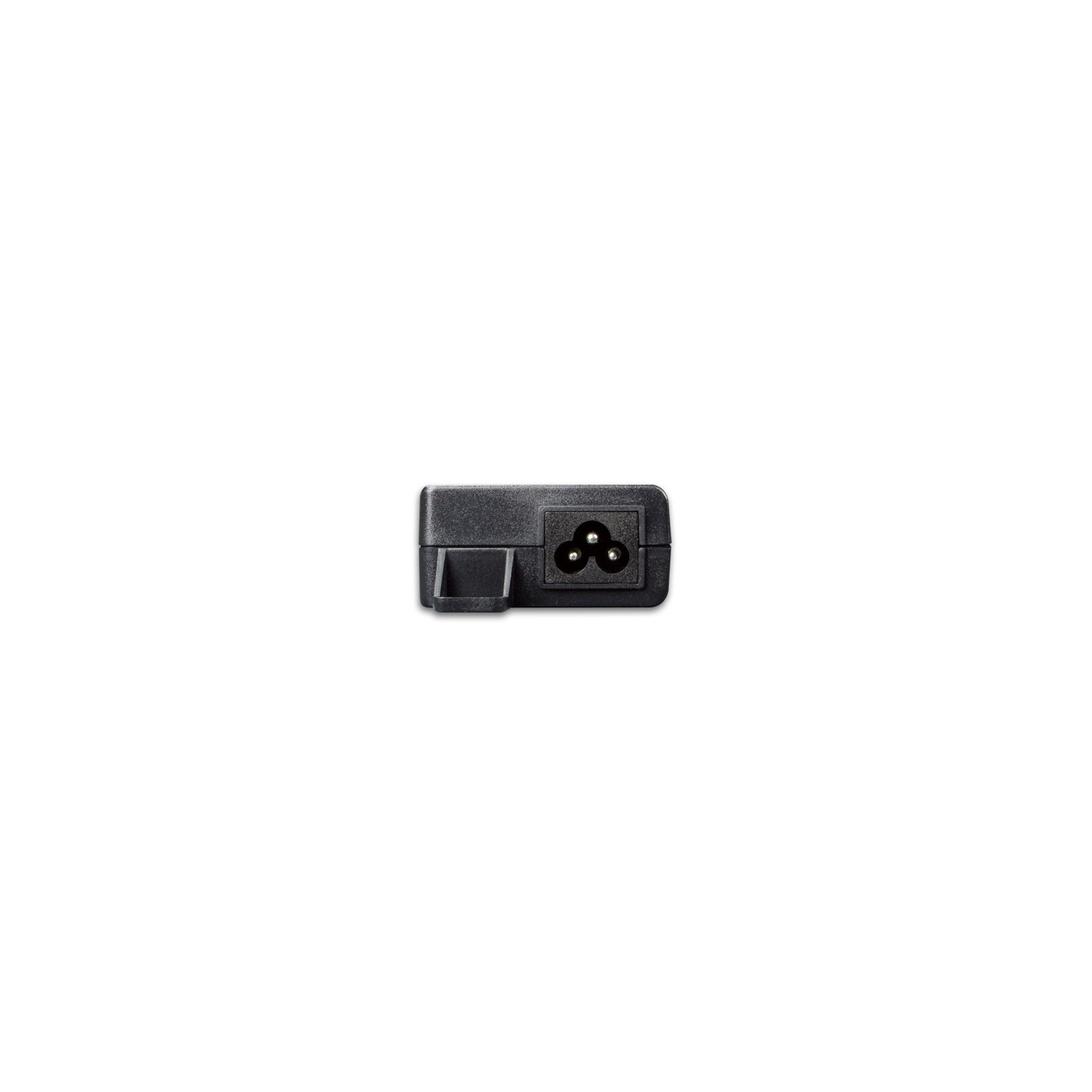

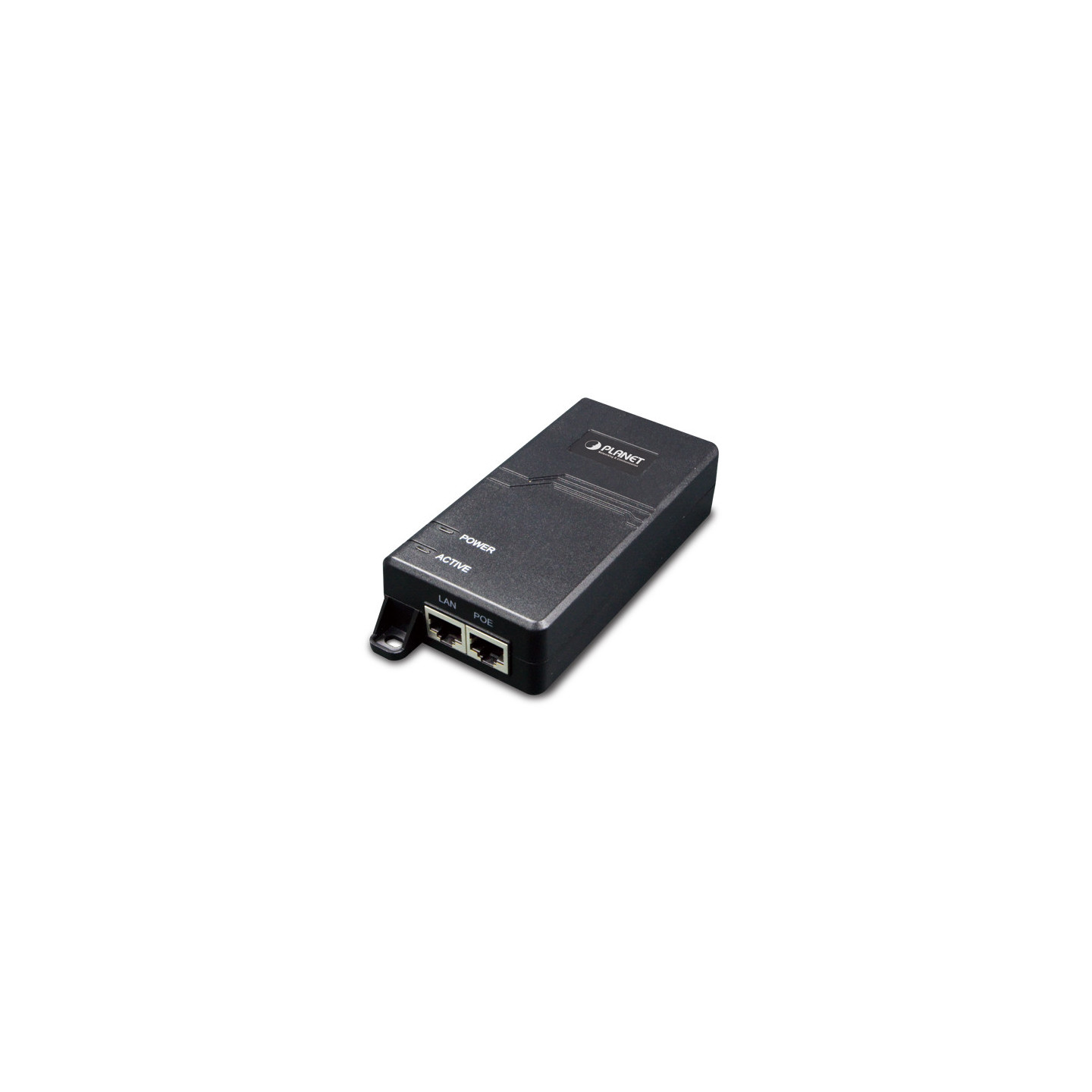

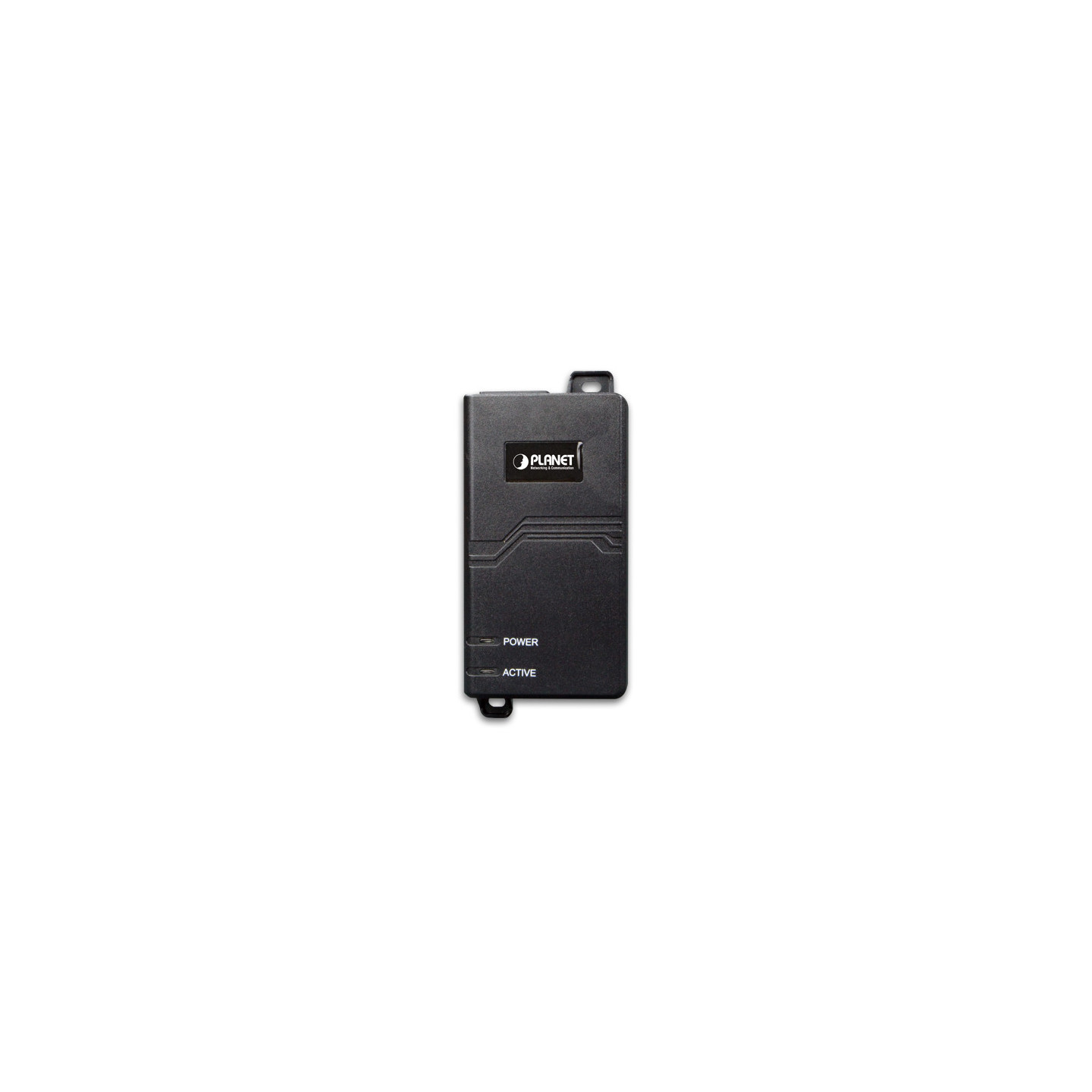

Con conceptos de "Fácil de instalar", "Plug and Play" y "Simple El POE-173 es un inyector PoE+ todo en uno de un solo puerto con fuente de alimentación interna, diseñado para usuarios domésticos y comerciales. En su carcasa de tamaño compacto, el POE-173 ofrece una toma de entrada de CA de 100-240 V en el panel frontal, dos LED (Sistema de ALIMENTACIÓN y PoE ACTIVO) en la parte superior y dos puertos RJ-45 (puerto POE y puerto LAN) en el panel trasero. Simplemente conecte los cables Ethernet y el cable de alimentación y el POE-173 estará listo para proporcionar comunicación de red de alta velocidad y funciones de inyector PoE de ultra potencia simultáneamente sin necesidad de configuración de software.
Compatible con los estándares PoE 802.3af y 802.3at, el POE-173 permite a los usuarios implementar de forma flexible dispositivos estándar y de alta potencia para transferir datos y energía simultáneamente a través de un cable Ethernet de hasta 100 metros. El POE-173 libera a la cámara IP de seguridad y al punto de acceso inalámbrico de las restricciones de ubicación de las tomas de corriente y del cableado de CA adicional. De este modo, reduce los cables y elimina la necesidad de tomas de corriente en la pared, el techo o cualquier lugar inaccesible y, sobre todo, reduce el tiempo de instalación.
Interfaz LAN: 1 x RJ-45 STP, puerto
de entrada "Datos" POE: 1 x RJ-45 STP, puerto
de salida "Datos + Alimentación" Conector de CA: 1 x Toma de corriente de entrada de CA, IEC-320 C6
Cable de red Ultra PoE (60W): 4 pares UTP Cat. 5, 5e, 6 hasta 100 m (328 pies)
802.3af / en PoE (15 W / 30 W): 2 pares UTP Cat. 3, 4, 5, hasta 100 m (328 pies)
Indicador LED Sistema: Alimentación x 1 (verde)
Puerto PoE: Activo, listo para PoE / En uso x 1 (verde)
Velocidad de datos 10/100/1000Mbps
Dimensiones (ancho x fondo x alto) 115 x 62,5 x 31 mm
Peso 227 g
Voltaje de salida de la unidad CC 50-57 V, 1,2 A
Requisitos de alimentación 100-240 V CA @ 50/60 Hz, 1,5 A máx.
Consumo de energía 60 vatios máx.
Estándar PoE Ultra PoE sobre 4 pares UTP,
PSE de alta potencia a través de Ethernet End-Span / Mid-Span
Tipo de fuente de alimentación PoE Tramo final + tramo medio
Asignación de pines de alimentación Par 1 Tramo final: 1/2(+), 3/6(-)
Par 2 Tramo medio: 4/5(+), 7/8(-)
Salida de alimentación PoE DC 50-57V/60 watt PoE a través de 4 pares
DC 50V-57V/30 watt PoE a través de 2 pares
Cumplimiento de normas IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet
Cumplimiento de la normativa FCC Parte 15 Clase B, CE
Temperatura de funcionamiento 0 ~ 50 grados C
Temperatura de almacenamiento -10 ~ 70 grados C
Humedad de funcionamiento 5 ~ 95%, humedad relativa, sin condensación
Humedad de almacenamiento 5 ~ 95%, humedad relativa, sin condensación
