Inyector Ultra PoE de 10/100/1000 Mbps de un solo puerto (60 vatios, PWR interno)
El inyector Ultra Power over Ethernet PLANET POE-172 proporciona una potencia máxima de 60 vatios y una conexión de datos Ethernet de alta velocidad en cualquier lugar de su infraestructura de red. La solución Ultra Power over Ethernet de un solo puerto de PLANET contiene los siguientes productos:
El POE-172 es un inyector Ultra Power over Ethernet de un solo puerto con una potencia máxima de 60 vatios de salida a través de cables Ethernet. Está diseñado específicamente para satisfacer la creciente demanda de equipos de red que requieren mayor potencia, como:
El POE-172 entrega datos digitales Ethernet con alimentación de 56 V CC a través de cables de par trenzado como un inyector de alimentación a través de Ethernet de 60 vatios, y el divisor Ultra Power over Ethernet conectado, el POE-171S, separará los datos digitales y la alimentación en tres salidas opcionales (12 V/19 V/24 V CC) con una distancia de hasta 100 metros.
Las soluciones Ultra PoE POE-172 y POE-171S utilizan el mismo estándar de cableado, como IEEE 802.3at/af PoE. En lugar de suministrar energía a través de dos pares de UTP trenzado (ya sea en el extremo del cable (pines 1, 2, 3 y 6) o en el medio del cable (pines 4, 5, 7 y 8), ofrece la capacidad de generar hasta 60 vatios de energía utilizando los cuatro pares de cableado Ethernet Cat. 5e/Cat. 6 estándar. En el nuevo sistema de cuatro pares, se utilizarán dos controladores PSE para alimentar tanto los pares de datos como los pares de repuesto.
Estándar PoE |
IEEE 802.3af(802.3at Tipo 1) |
IEEE 802.3at(802.3at Tipo 2) |
Ultra PoE (POE-172) |
| Potencia máxima suministrada por PSE | 15,4 vatios | 30 vatios | 60 vatios |
| Potencia disponible en PD | 12,95 vatios | 25,5 vatios | 50 vatios |
| Rango de voltaje | 48 V | 50~57 V | 56 V |
| Par trenzado utilizado | 2 pares | 4 pares | |
| Modos compatibles | End-span o Mid-span | End-span + Mid-span | |
| Cableado compatible | Cat. 3/5/5e/6 | Cat. 5e/6 | |

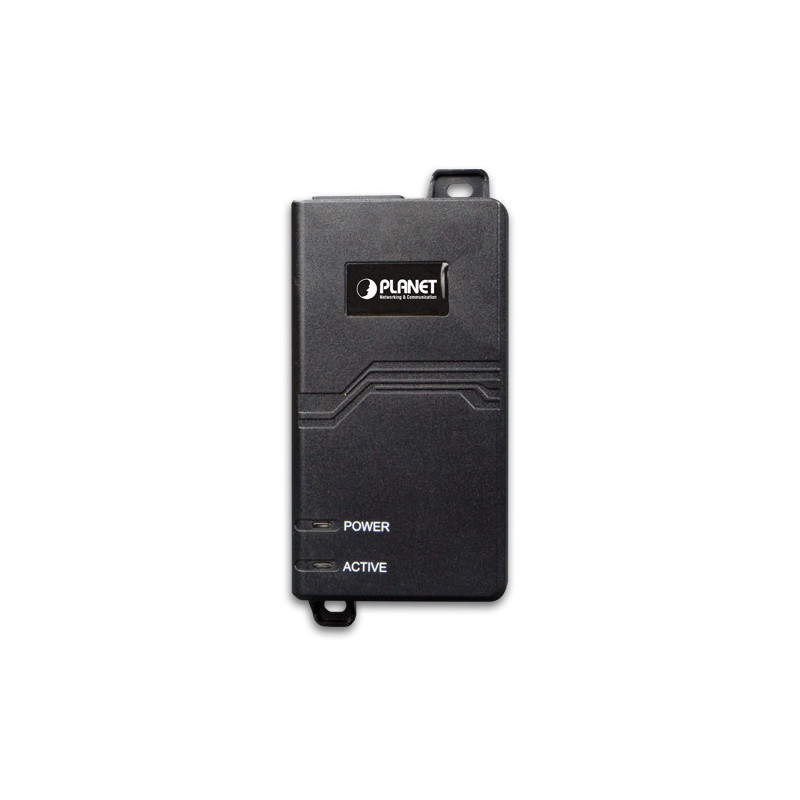

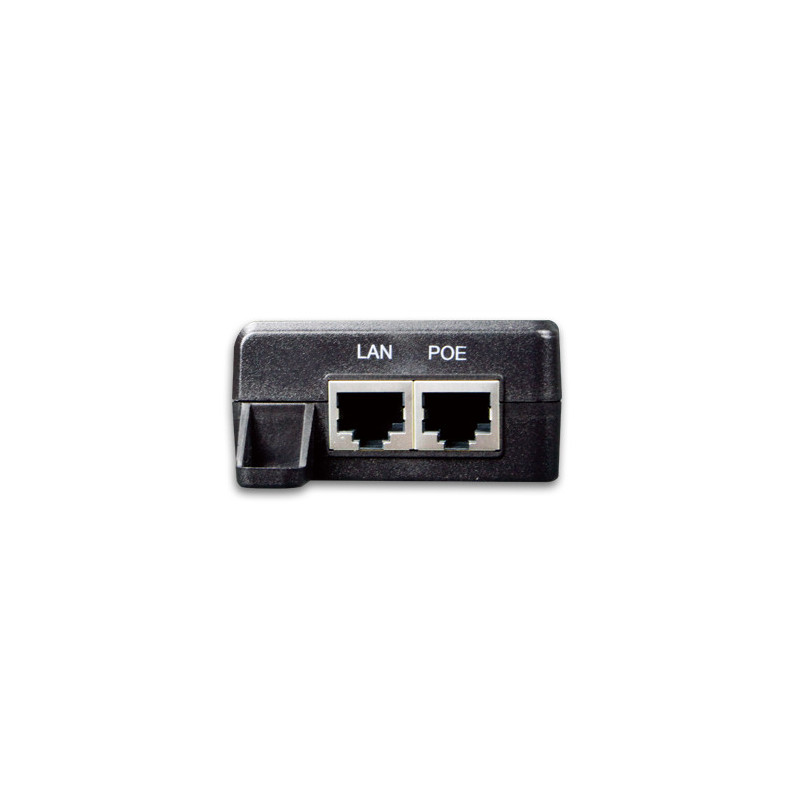

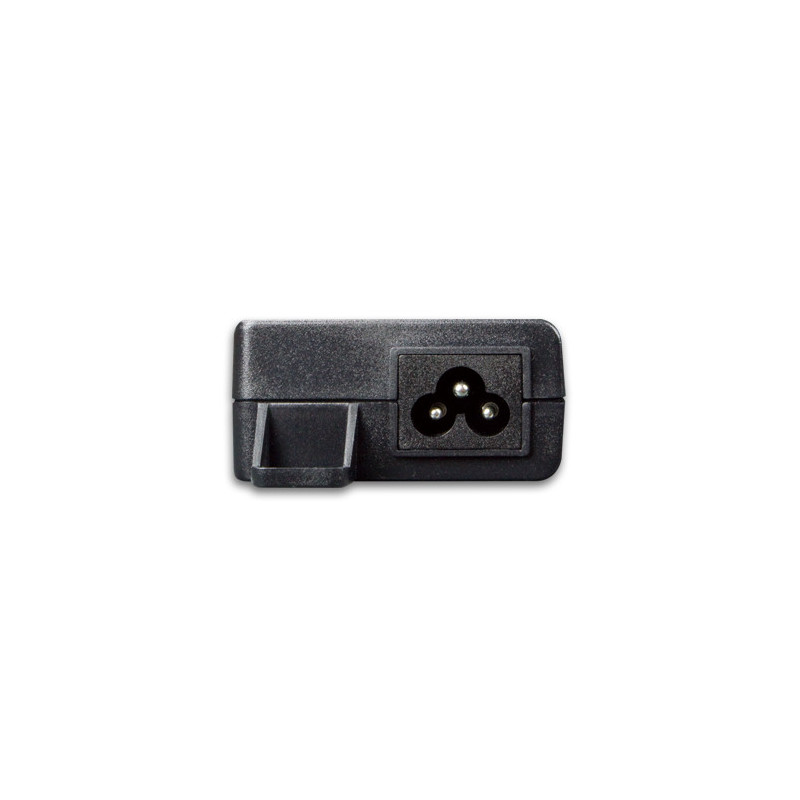

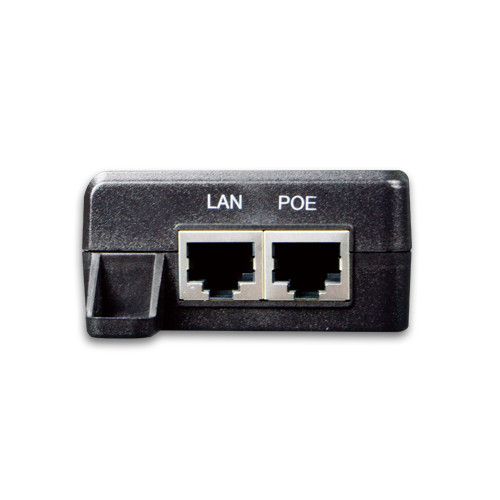

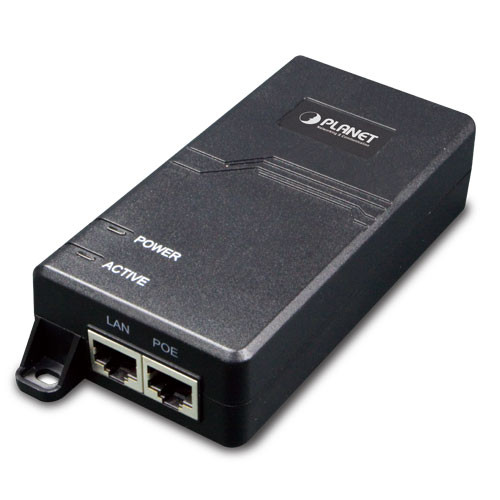

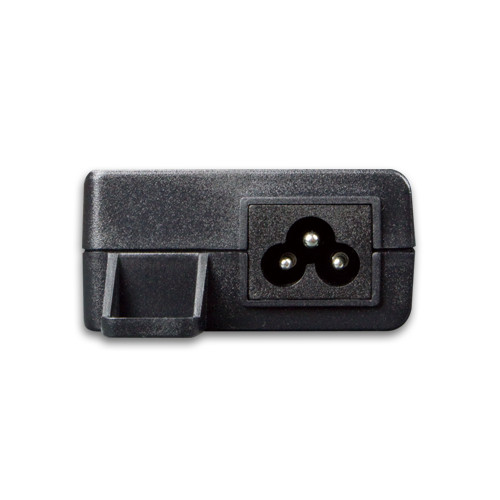

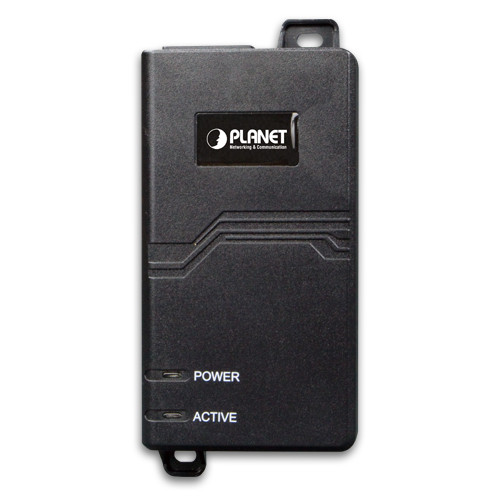

Con los conceptos de "Fácil instalación", "Plug and Play" y "Simple resolución de problemas" para usuarios domésticos y comerciales, el POE-172 es un inyector PoE+ todo en uno de un solo puerto con fuente de alimentación interna. En su carcasa de tamaño compacto, el POE-172 ofrece una toma de entrada de CA de 100-240 V en el panel frontal, dos LED (Sistema de ALIMENTACIÓN y PoE ACTIVO) en la parte superior y dos puertos RJ45 (puerto PoE y puerto LAN) en el panel trasero. Simplemente conecte los cables Ethernet y el cable de alimentación, y el POE-172 estará listo para proporcionar comunicación de red de alta velocidad y funciones de inyector PoE de ultra potencia simultáneamente sin necesidad de configuración de software.
Compatible con los estándares PoE 802.3af y 802.3at, el POE-172 permite a los usuarios implementar de forma flexible redes PoE estándar y de alta potencia. Los dispositivos alimentados por energía transfieren datos y energía simultáneamente a través de un cable Ethernet de hasta 100 metros. El POE-172 libera a la cámara IP de seguridad y al punto de acceso inalámbrico de las restricciones de ubicación de las tomas de corriente y del cableado de CA adicional. De este modo, reduce los cables y elimina la necesidad de tomas de corriente en la pared, el techo o cualquier lugar inaccesible y, sobre todo, reduce el tiempo de instalación.
Interfaz LAN: 1 x RJ45 STP, puerto
de entrada "Datos" PoE: 1 x RJ45 STP, puerto
de salida "Datos + Alimentación" Conector de CA: 1 x toma de corriente de entrada de CA, IEC-320 C6
Cable de red Ultra PoE (60W): 4 pares UTP Cat. 5, 5e, 6 hasta 100 m (328 pies)
802.3af/at PoE (15W/30W): 2 pares UTP Cat. 3, 4, 5, hasta 100 m (328 pies)
Indicador LED Sistema: Alimentación x 1 (verde)
Puerto PoE: Activo, listo para PoE/en uso x 1 (verde)
Velocidad de datos 10/100/1000Mbps
Dimensiones (ancho x fondo x alto) 115 x 62,5 x 31 mm
Peso 235 g
Voltaje de salida de la unidad CC 56 V, 1,08 A
Requisitos de alimentación 100-240 V CA @ 50/60 Hz, 1,5 A máx.
Consumo de energía 60 vatios máx.
Temperatura de funcionamiento 0 ~ 50 grados C
Temperatura de almacenamiento -10 ~ 70 grados C
Humedad de funcionamiento 5 ~ 95%, humedad relativa, sin condensación
Humedad de almacenamiento 5 ~ 95%, humedad relativa, sin condensación
Estándar PoE Ultra PoE a través de cable UTP de 4 pares,
IEEE 802.3at Power over Ethernet Plus End-span/Mid-span PSE
Tipo de fuente de alimentación PoE Tramo final + Tramo medio
Asignación de pines de alimentación Par 1 Tramo final: 1/2 (+), 3/6 (-)
Par 2 Tramo medio: 4/5 (+), 7/8 (-)
Salida de alimentación PoE CC 56 V/60 vatios PoE a través de 4 pares
CC 56 V/30 vatios PoE a través de 2 pares
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3af Alimentación a través de Ethernet
Cumplimiento normativo FCC Parte 15 Clase B, CE
