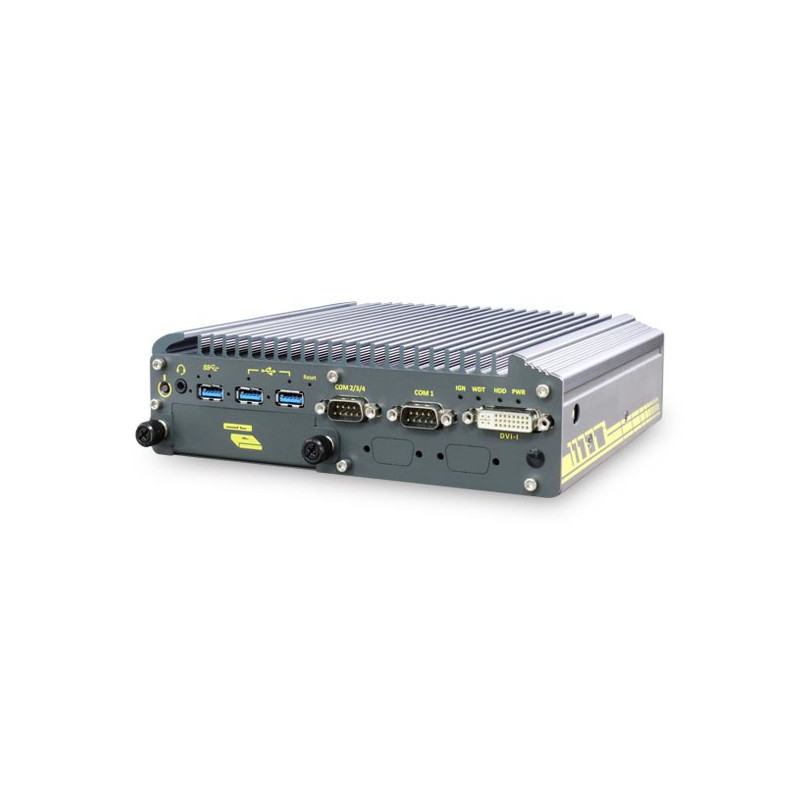

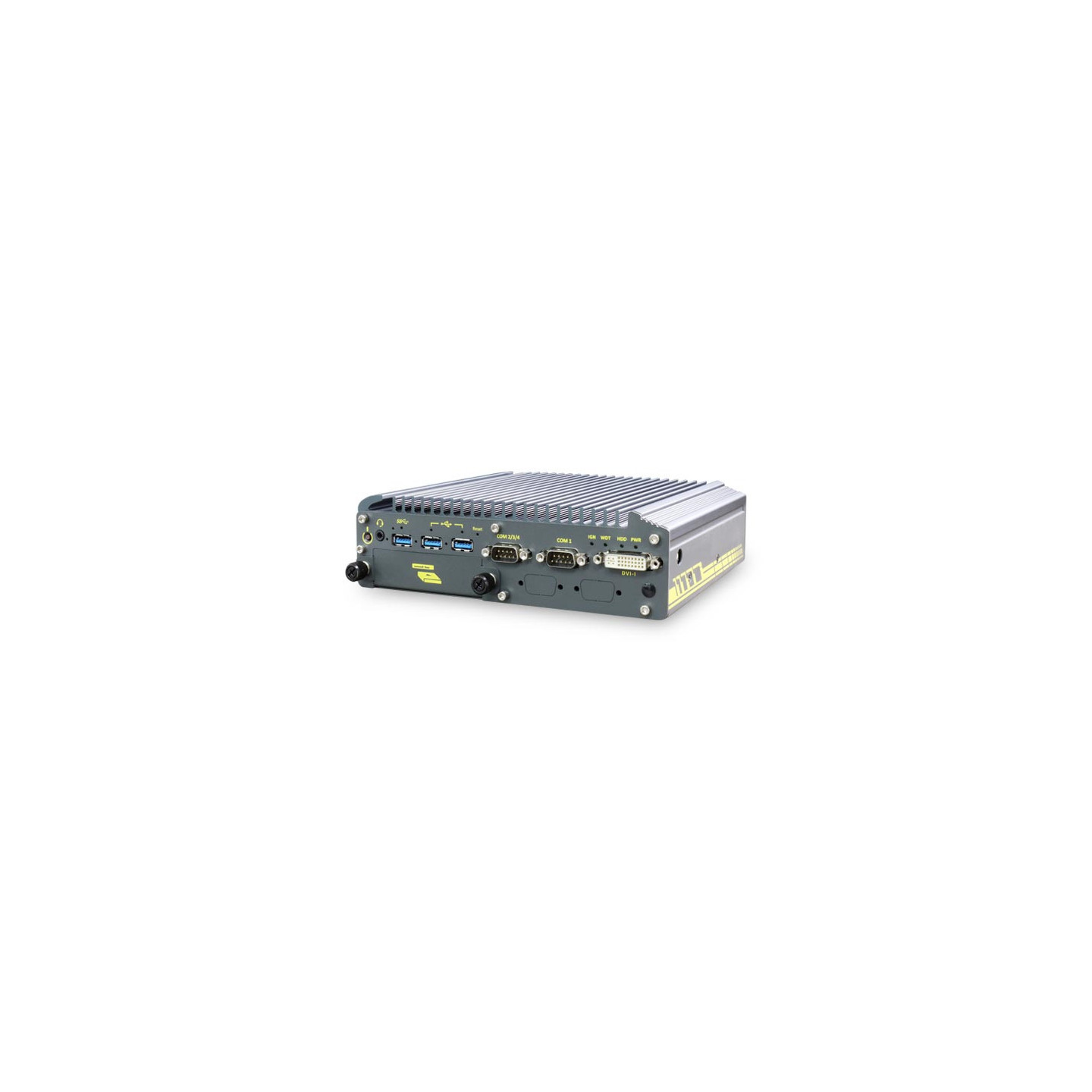

EN50155 y EN45545 Ordenador ferroviario Intel® Elkhart Lake Atom® x6425E compatible con entrada de 110 V CC y 4 M12 PoE+

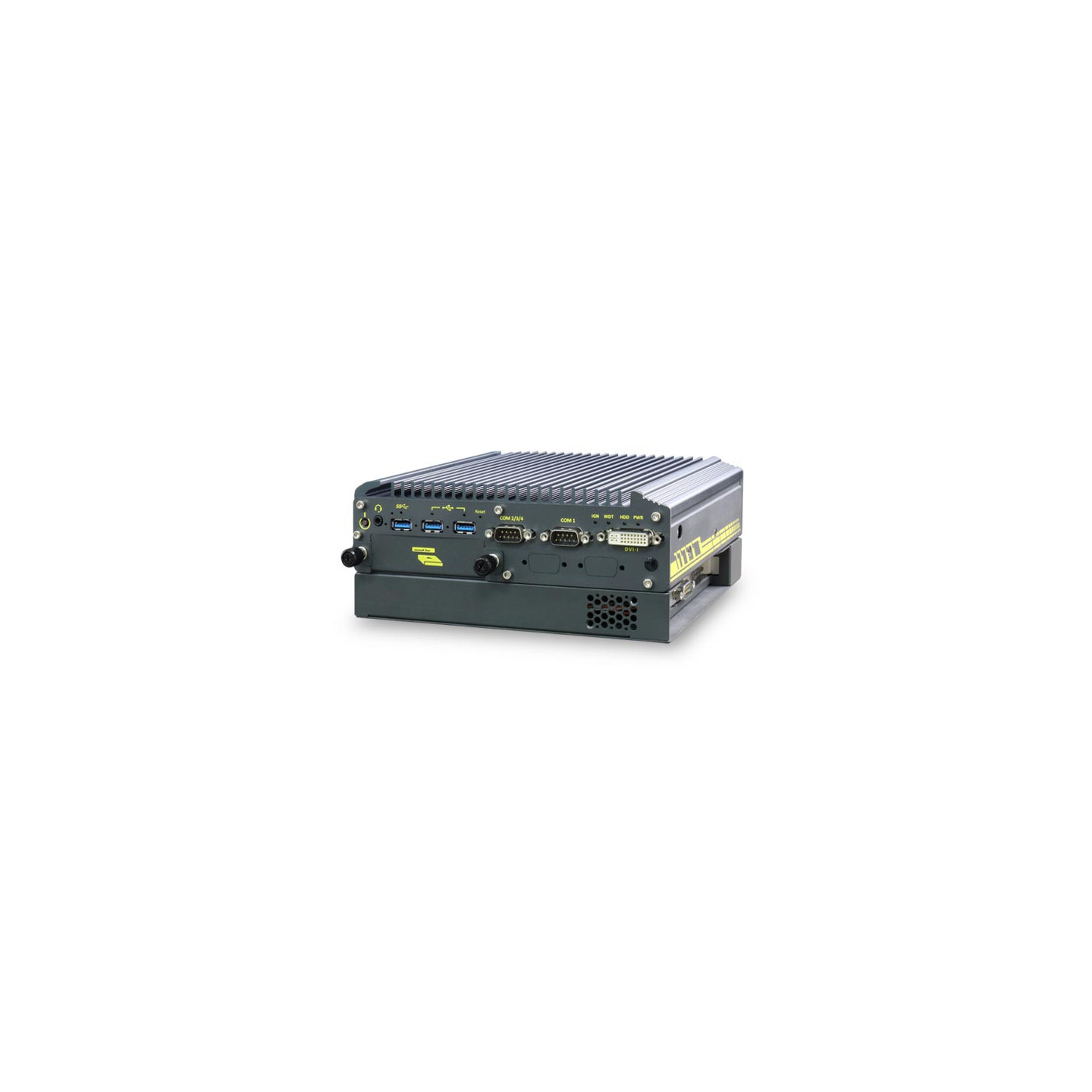

La serie Nuvo-2615RL es una computadora ferroviaria basada en Intel® Atom® sin ventilador y que cumple con EN50155 y EN45545 para aplicaciones de material rodante basado en video, como NVR (grabadora de video en red) y análisis de video.
Nuvo-2615RL tiene un diseño térmico dedicado para cumplir con EN50155 operación sin ventilador de clase OT4 (-40 °C a 70 °C) con el máximo rendimiento de la CPU y una entrega PoE+ de hasta 50 W. Para superar las desafiantes condiciones ferroviarias, desde fluctuaciones de voltaje hasta interrupciones por cortes de energía, Nuvo-2615RL está equipado con un diseño de entrada amplio y aislado de 43 V a 160 V CC y un UPS SuperCAP incorporado para soportar más de 30 segundos de tiempo de operación sin fuente de alimentación. Si el tiempo de corte de energía excede la duración sostenible, el microcontrolador interno (MCU) activará un apagado del software antes de quedarse sin energía SuperCAP para proteger el hardware, los datos y minimizar los costos de mantenimiento.
Impulsada por la CPU Intel® Elkhart Lake Atom® x6425E de cuatro núcleos, la serie Nuvo-2615RL ofrece 1,8 veces el rendimiento de la CPU en comparación con la generación anterior de Atom de Intel, Apollo Lake. La serie Nuvo-2615RL cuenta con 4 puertos PoE+ GbE con un presupuesto de potencia total de hasta 50 W para la conectividad de cámaras IP. Además del SSD SATA M.2 2280 interno para el almacenamiento del sistema, Nuvo-2615RL tiene una bandeja de disco duro de 2,5" accesible frontalmente que aloja un disco duro/SSD SATA de 2,5" de hasta 15 mm de altura y 5 TB de capacidad. Para la expansión interna, proporciona dos zócalos mini-PCIe para módulos WiFi, GNSS y CAN. También hay una toma de llave M.2 3042/3052 B para módulos de banda ancha móvil 4G/5G.
La serie Nuvo-2615RL, que integra un Intel Atom® x6425E de cuatro núcleos, operaciones sin ventilador de -40 °C a 70 °C, conectividad M12 PoE+, capacidad de almacenamiento de datos de hasta 5 TB, UPS SuperCAP de 2500 vatios-segundo, entrada de CC de amplio rango de 43 V a 160 V y cumplimiento de EN50155 y EN45545, es la computadora de transporte robusta ideal para aplicaciones de material rodante basadas en visión.

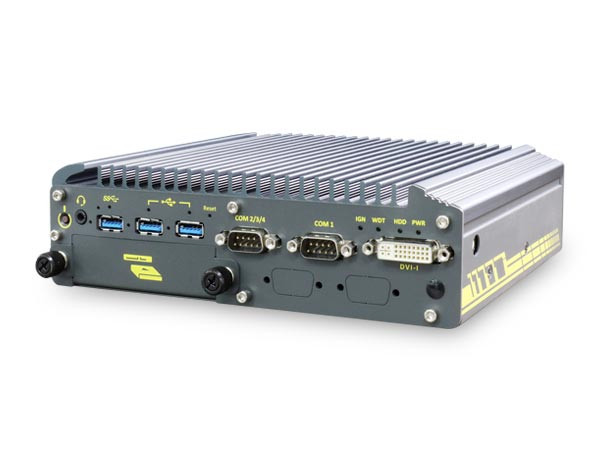

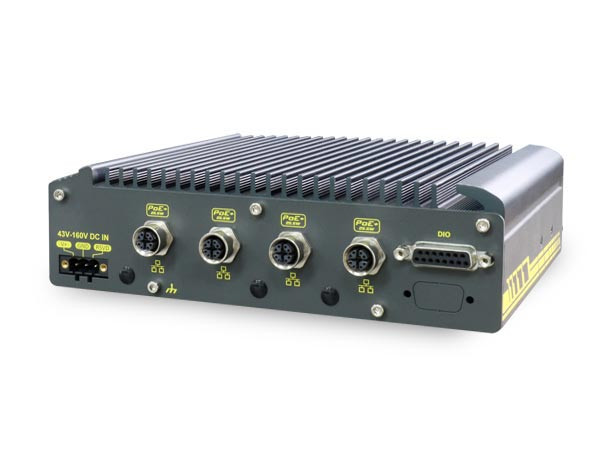

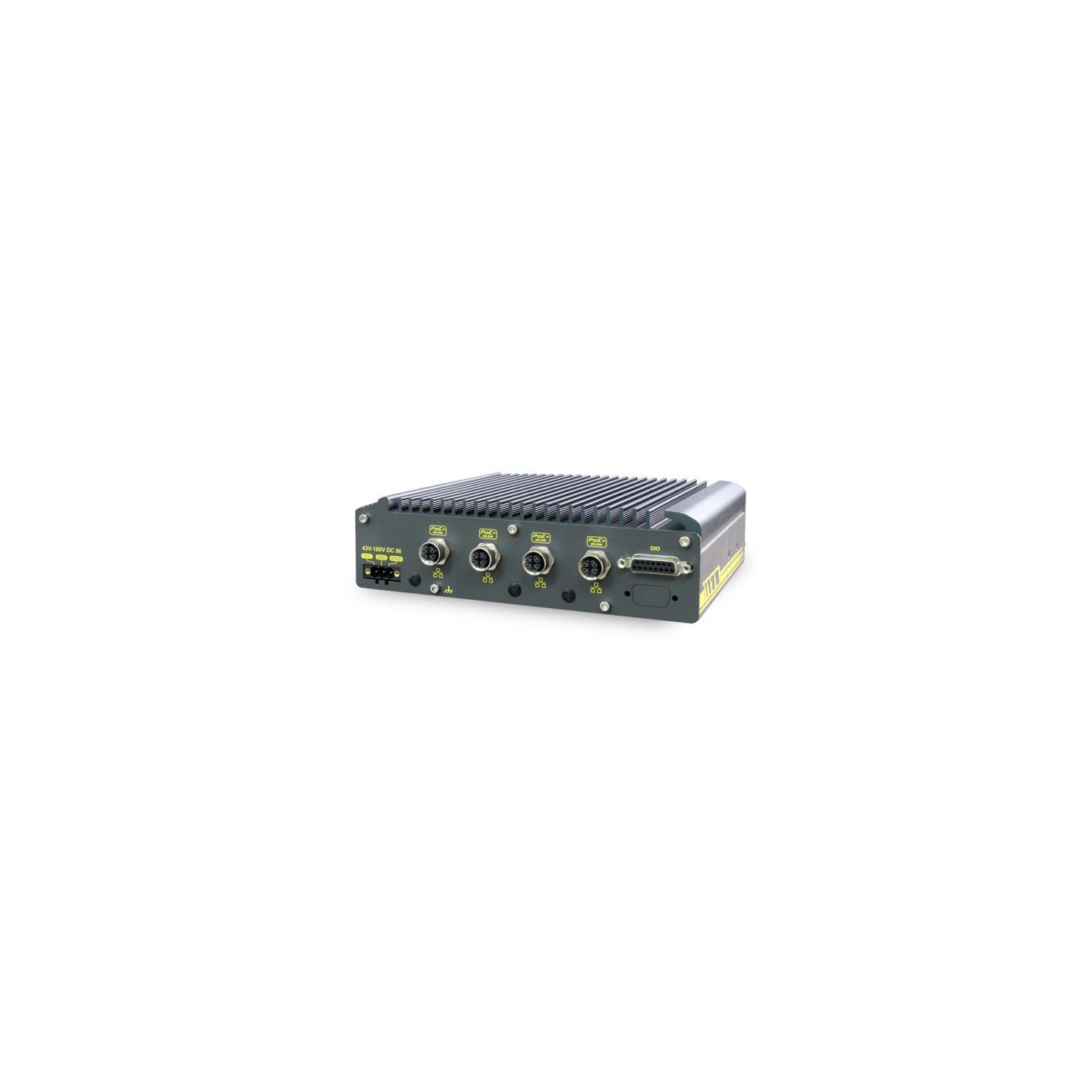

Nuvo-2610RL-H
EN50155 y EN45545 Ordenador ferroviario sin ventilador Intel® Elkhart Lake Atom® x6425E con 4 M12 PoE+ y entrada de CC de ultra amplio rango de 43 V a 160 V

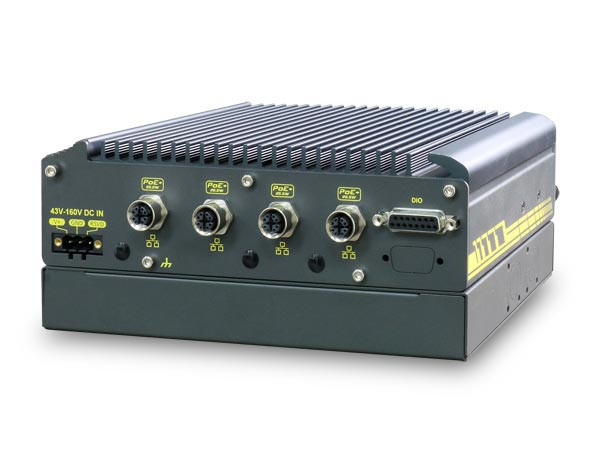

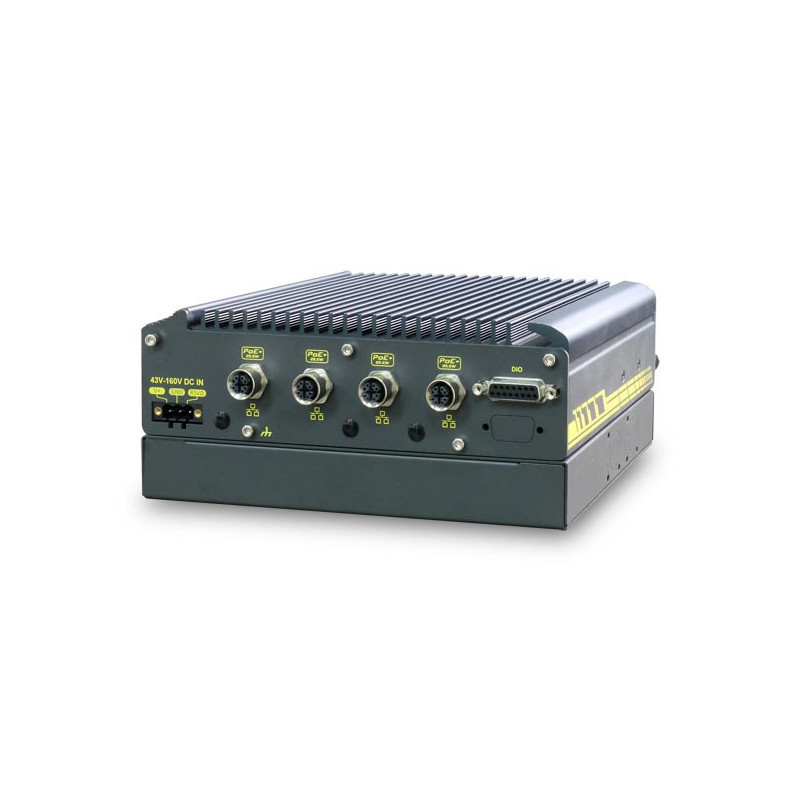

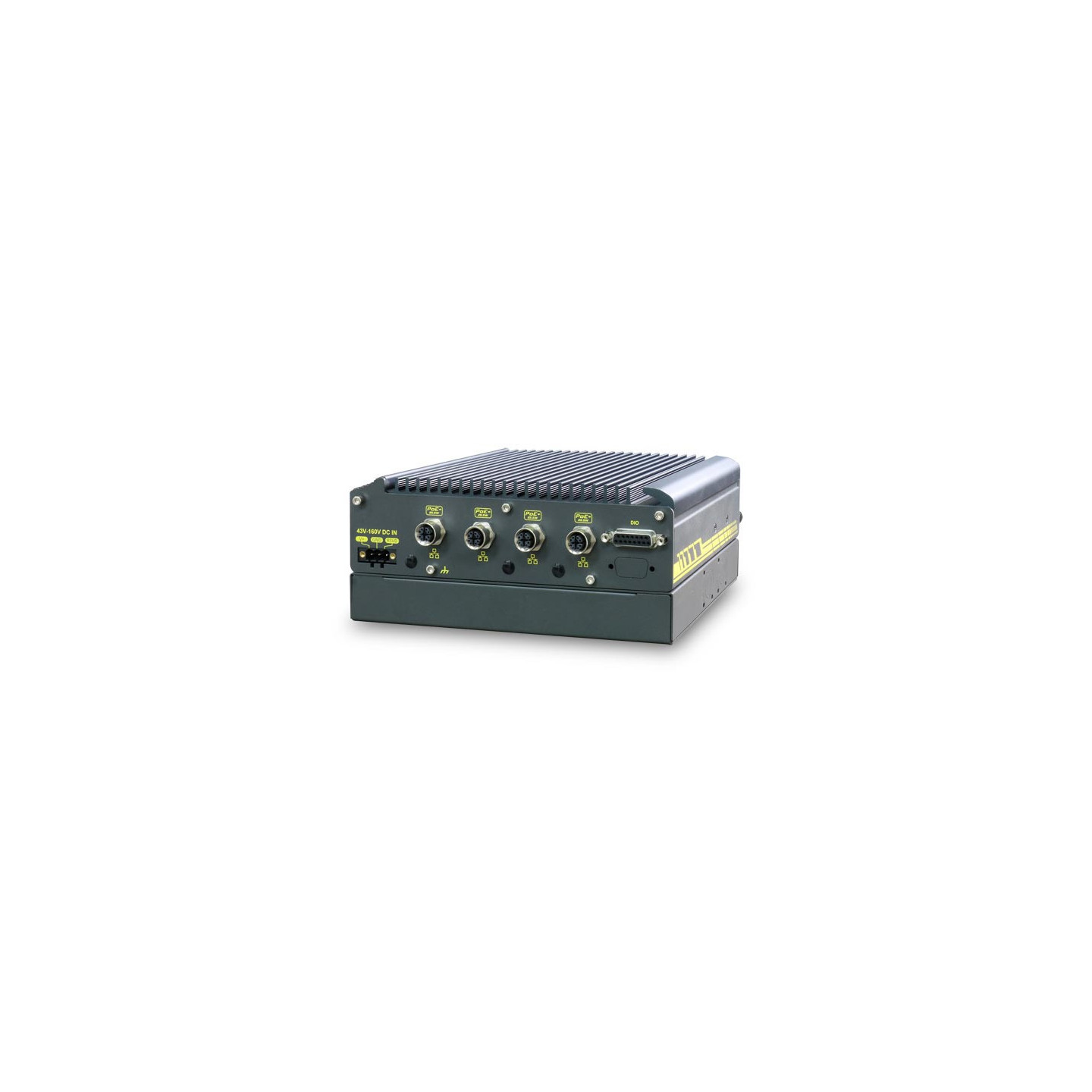

Nuvo-2615RL-H
EN50155 y EN45545 Computadora sin ventilador ferroviario Intel® Elkhart Lake Atom® x6425E con 4 entradas de CC M12 PoE+ de 43 V a 160 V de ultra amplio rango y UPS SuperCAP incorporado
| System Core | |
|---|---|
| Processor | Intel® Elkhart Lake Atom® x6425E quad-core 2.0GHz/3.0GHz 12W processor |
| Graphics | Integrated Intel® UHD Graphics |
| Memory | Up to 32 GB DDR4-3200 SDRAM by one SODIMM socket |
| TPM | Supports fTPM 2.0 |
| Panel I/O Interface | |
|---|---|
| Ethernet Port | 4x Gigabit Ethernet ports via M12 x-coded connectors by Intel® I210 |
| PoE Capability | In compliant with IEEE 802.3at PoE+ PSE, maximum 25.5W output on single PoE+ port. Total PoE+ power budget: 50W |
| Video Port | VGA and DVI dual display outputs via DVI-I connector |
| USB 3.1 | 1x USB 3.1 gen1 ports with screw-lock |
| USB 2.0 | 2x USB 2.0 port with screw-lock |
| Serial Port | 1x isolated RS-485 port with 15 kV ESD protection (COM1) 3x 3-wire RS-232 ports (COM2/3/4) or 1x RS-422/485 (COM2) |
| Isolated DIO | 4-CH isolated DI and 4-CH isolated DO |
| Audio | 1x 3.5 mm jack for mic-in and speaker-out |
| Isolated DIO | 4-CH isolated DI and 4-CH isolated DO |
| Expansion Bus | |
|---|---|
| Mini-PCIe | 1x full-size mini PCI Express socket with PCIe and USB 2.0 signal 1x full-size mini PCI Express socket with USB 2.0 signal |
| M.2 B key | 1x M.2 3042/3052 B key (USB 3.1 + USB 2.0) for 4G/5G module with dual internal micro SIM socket |
| Storage Interface | |
|---|---|
| M.2 SATA | 1x M.2 2280 M key (SATA interface only) socket for SATA SSD installation |
| SATA HDD | 1x front-accessible HDD tray for 2.5" HDD/ SSD installation (up to 15mm height) |
| Power Supply | |
|---|---|
| DC Input | 1x 3-pin pluggable terminal block for isolated 43V to 160V DC input |
| Power Backup | |
|---|---|
| Capacity | 2500 watt-second (Nuvo-2615RL Only) |
| Mechanical | |
|---|---|
| Dimension | 205 mm (W) x 155 mm (D) x 58 mm (H) (Nuvo-2610RL) 205 mm (W) x 156 mm (D) x 86 mm (H) (Nuvo-2615RL) |
| Weight | 2.1kg (Nuvo-2610RL) 2.7kg (Nuvo-2615RL) |
| Mounting | Damping bracket (default) Wall-mount (optional) |
| Environmental | |
|---|---|
| Operating temperature | -40°C to 70°C*, compliant with EN50155 Class OT4 |
| Storage temperature | -40°C ~ 85°C |
| Humidity | 10%~90%, non-condensing |
| Vibration | IEC61373:2010, Category 1, Class B Body Mounted (part of EN 50155) |
| Shock | IEC61373:2010, Category 1, Class B Body Mounted (part of EN 50155) |
| EMC | EN 50155:2017, Clause 13.4.8 CE/FCC Class A, according to EN 55032 & EN 55035 |
| EN50155 | All mandatory sections of EN 50155:2017 Nuvo-2610RL: EN50155 Class S1, EN50155 C1 Nuvo-2615RL: EN50155 Class S3, EN50155 C2 |
| EN45545 | EN 45545-2 (Fire protection on railway vehicles) |
* For sub-zero operating temperature, a wide temperature HDD drive or Solid State Disk (SSD) is required.
