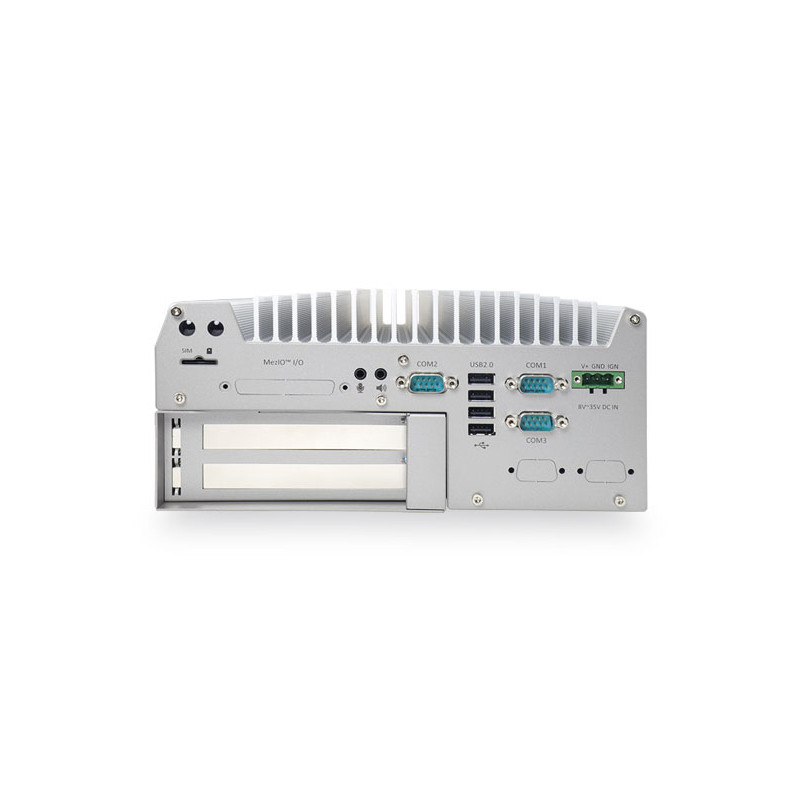

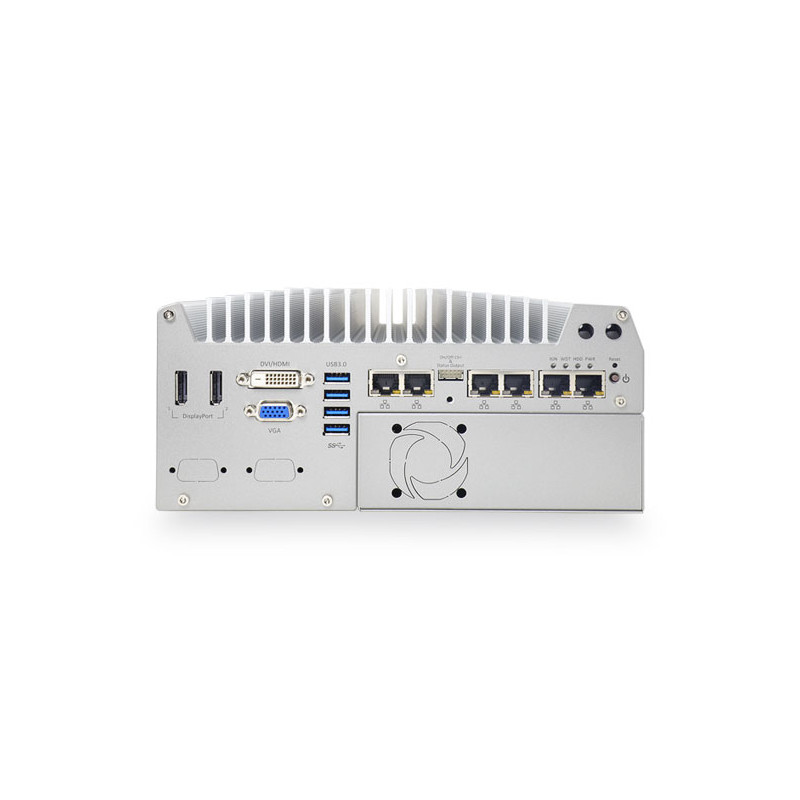

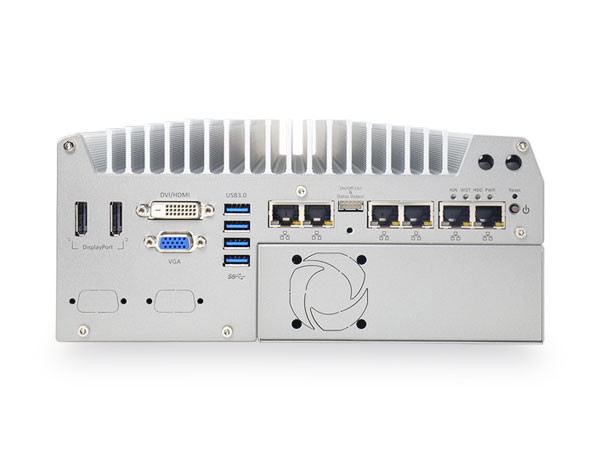

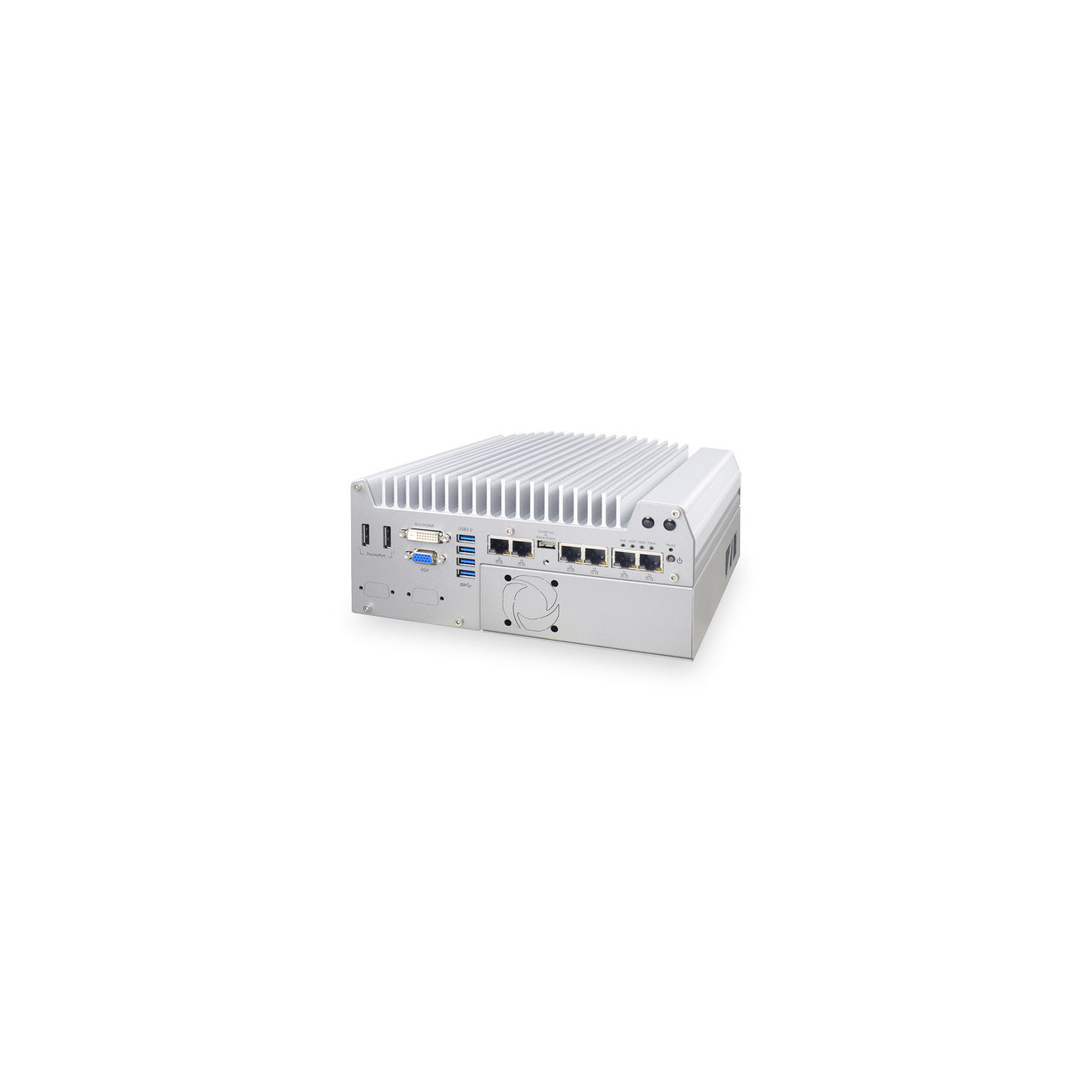

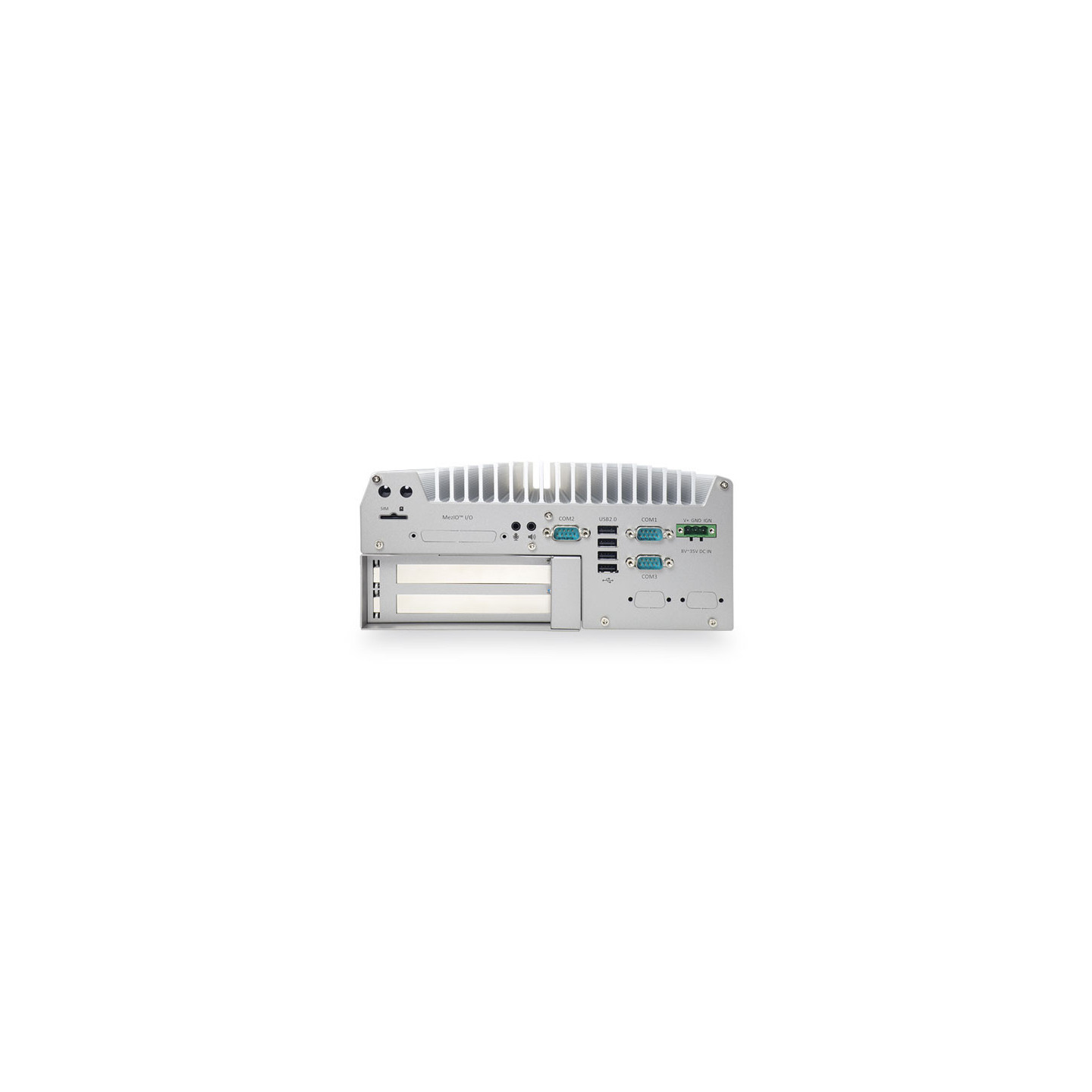

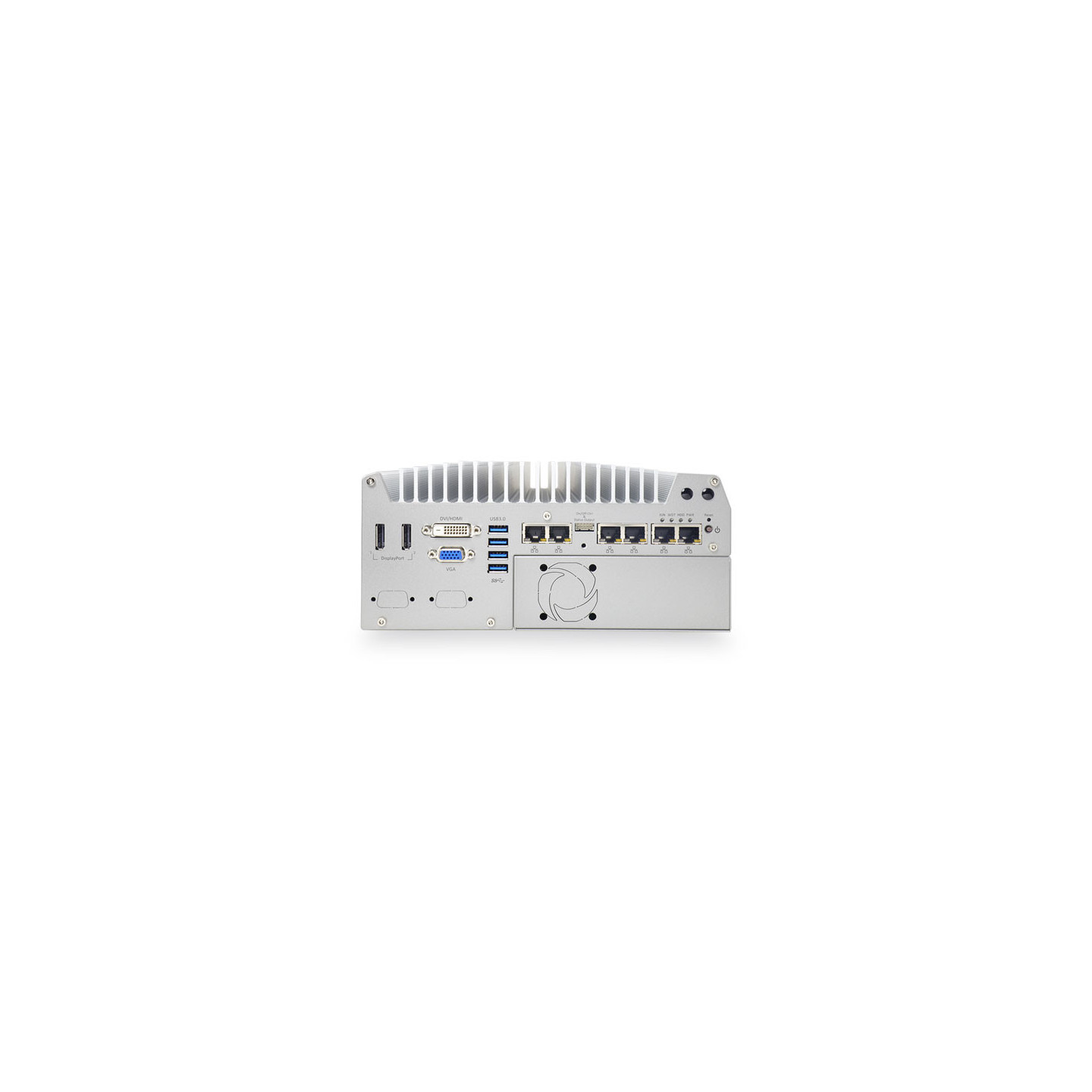

Ordenador integrado robusto Intel® Core™ i7/i5/i3 de 6ª generación sin ventilador con casete de expansión PCIe dual, interfaz 6x GbE y MezIO™
La computadora integrada sin ventilador Nuvo-5026E es el último miembro de la familia Nuvo-5000 con dos ranuras PCIe. Las ranuras PCIe duales mejoran las capacidades de expansión al tiempo que conservan todas las características prácticas, como la robustez, el rendimiento y la versatilidad.

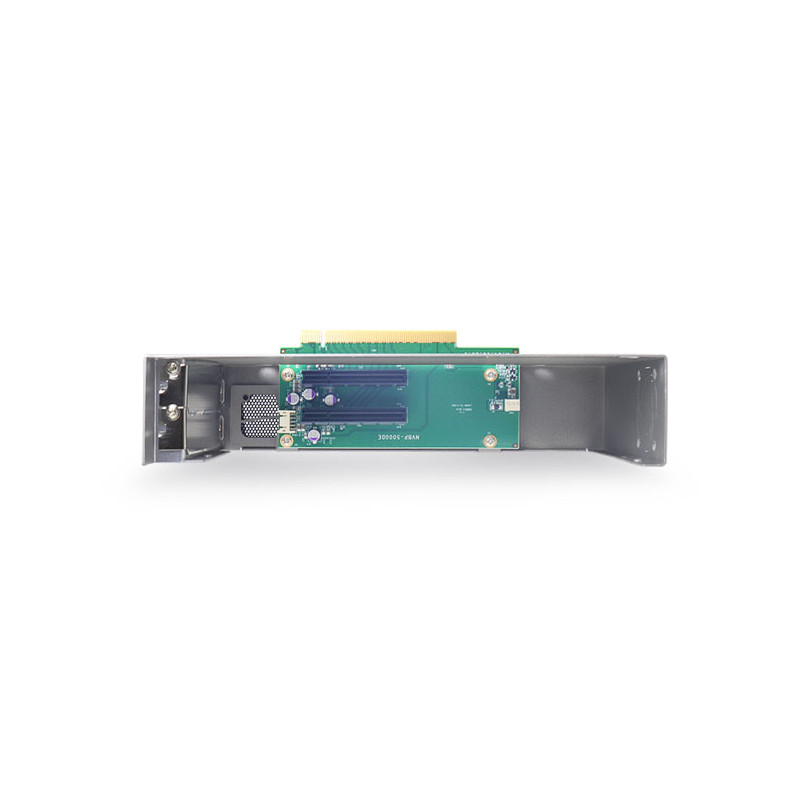

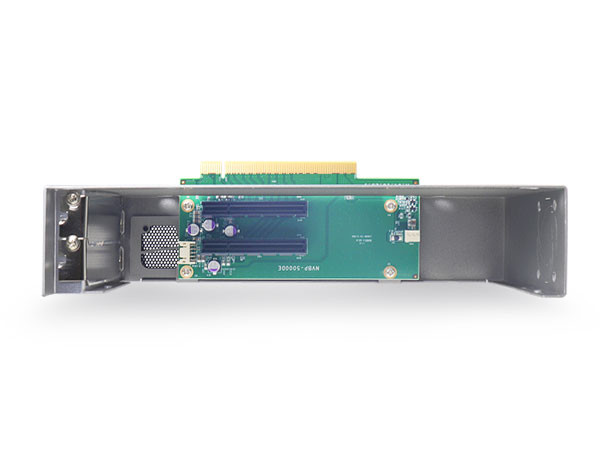

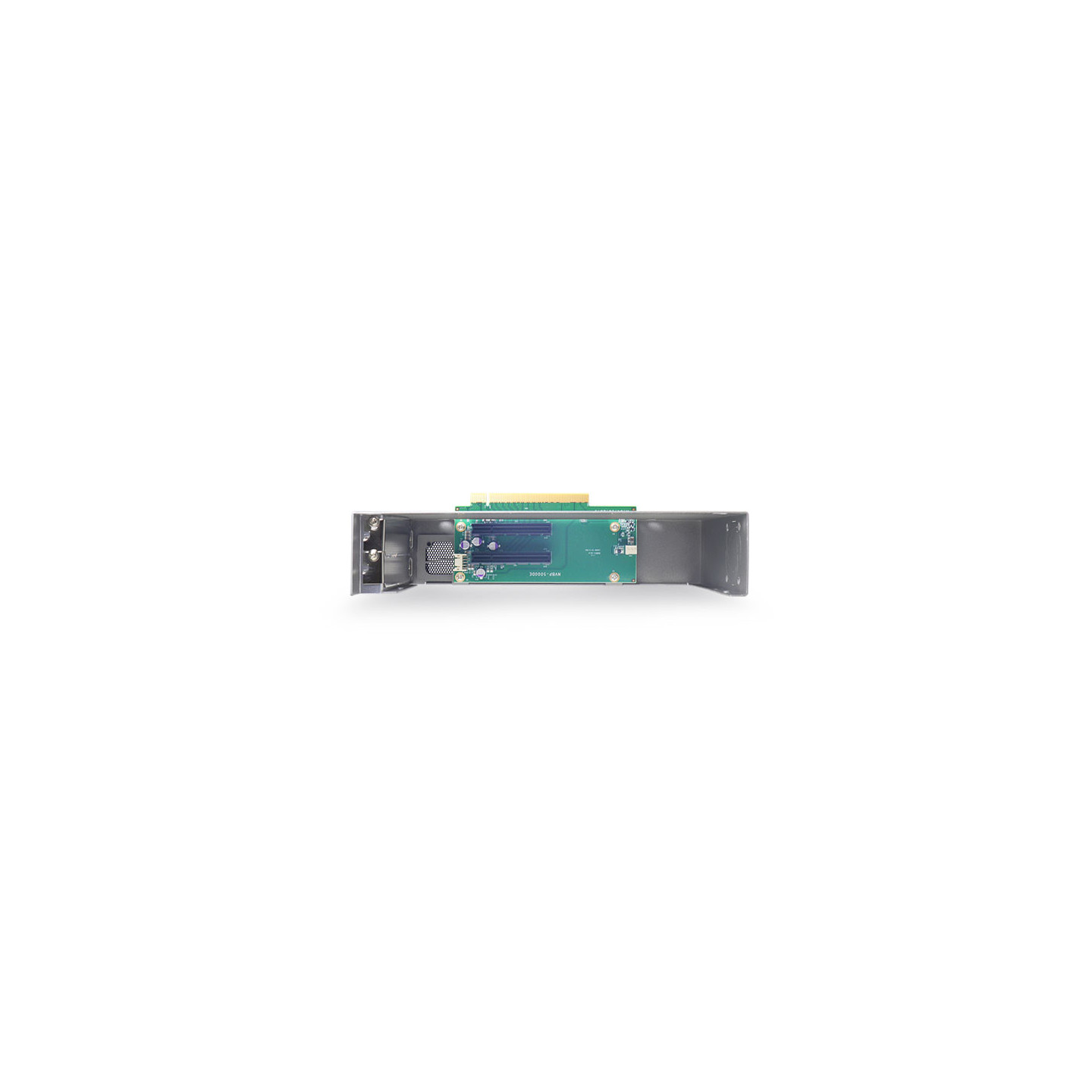

La capacidad de expansión hace que Nuvo-5026E sea más adaptable a las diversas necesidades de la aplicación, mientras que las dos ranuras PCle en el casete de expansión patentado son de fácil acceso para la instalación de la tarjeta PCIe sin necesidad de desmontar el sistema.
Nuvo-5026E es compatible con LGA1151 procesadores Core™ de 6ª generación. Ofrece flexibilidad en la selección de procesadores desde Core™ i7 hasta Celeron según las necesidades de rendimiento y el entorno operativo. También ofrece muchas funciones de E/S, como 6x GbE, 4x USB 3.1 Gen1, 3x puertos COM y triple pantalla independiente. Además, la interfaz MezIO™ de Neousys también puede ampliar aún más las E/S del sistema ofreciendo hasta 11 puertos COM, 10 GbE, 8 USB 3.1 Gen1, 32 DIO o control de potencia de encendido mediante la instalación de un módulo MezIO™ opcional.
Nuvo-5026E es una plataforma expandible y flexible con numerosas funciones de E/S para diversas aplicaciones industriales.
Nuvo-5026E
Ordenador integrado Intel® Core™ sin ventilador de 6ª generación con doble casete PCIe, 6x GbE y MezIO™
PoE+ 802.3at opcional para GbE puerto 3 ~ puerto 6
El módulo MezIO® de Neousys ofrece señales de ordenador, carriles de alimentación y señales de control a través de un conector de alta velocidad. Transforma los sistemas embebidos de Neousys en sistemas específicos para aplicaciones con E/S orientadas a la aplicación, como RS-232/422/485, DIO aislado y control de potencia de encendido.
Adaptador de corriente de 20 V, 160 W CA/CC
Kit de montaje en carril DIN
| System Core | |
|---|---|
| Processor | Intel® Core™ i7-6700 (8M Cache,3.4/ 4.0 GHz, 65W TDP)* Intel® Core™ i5-6500 (6M Cache, 3.2/ 3.6 GHz, 65W TDP)* Intel® Core™ i3-6100 (3M Cache, 3.7 GHz, 51W TDP)* Intel® Pentium® G4400 (3M Cache, 3.3 GHz, 54W TDP)* Intel® Celeron® G3900 (2M Cache, 2.8 GHz, 51W TDP)* Intel® Core™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) Intel® Core™ i5-6500TE (6M Cache, 2.3/ 3.3 GHz, 35W TDP) Intel® Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) Intel® Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP) Intel® Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP) |
| Chipset | Intel® Q170 platform controller hub |
| Graphics | Integrated Intel® HD graphics 530 or 510 (CPU dependent) |
| Memory | Up to 32 GB DDR4-2133 SDRAM by two SODIMM sockets |
| AMT | Supports AMT 11.0 |
| TPM | Supports TPM 2.0 |
| I/O Interface | |
|---|---|
| Ethernet Port | 6x Gigabit Ethernet ports by Intel® I219 and 5x I210 |
| POE+ | Optional IEEE 802.3at PoE+ PSE for GbE Port 3 ~ Port 6, 80 W total power budget |
| USB | 4x USB 3.1 Gen1 ports via native xHCI controller 4x USB 2.0 ports |
| Video Port | 1x stacked VGA + DVI-D connector 2x DisplayPort connectors, supporting 4K2K resolution |
| Serial Port | Port 2x software-programmable RS-232/422/485 port (COM1 & COM3) 1x RS-232 port (COM2) |
| Audio | 1x Mic-in and 1x Speaker-out |
| Storage interface | |
|---|---|
| SATA HDD | 2x internal SATA port for 2.5” HDD/ SSD installation, supporting RAID 0/ 1 |
| mSATA | 1x full-size mSATA port (mux with mini-PCIe) |
| Expansion Bus/ Internal I/O Interface | |
|---|---|
| PCI/PCI Express | 2x PCIe x8 slot @ Gen3, 4-lanes PCIe signals in expansion Cassette |
| Mini PCI-E | 1x internal mini PCI Express socket with front-accessible SIM socket 1x internal mini PCI Express socket with internal SIM socket (mux with mSATA) |
| Expandable I/O | 1x MezIO™ expansion port for Neousys’ MezIO™ modules |
| Power Supply | |
|---|---|
| DC Input | 1x 3-pin pluggable terminal block for 8V to 35V DC input |
| Remote Ctrl. & Status Output | 1x 10-pin (2x5) wafer connector for remote on/off control and status LED output |
| Mechanical | |
|---|---|
| Dimension | 240 mm (W) x 225 mm (D) x 111 mm (H) |
| Weight | 3.7 kg (incl. CPU, GPU, memory and HDD) |
| Mounting | Wall-mount by mounting bracket (standard) or DIN-Rail mounting (optional) |
| Environmental | |
|---|---|
| Operating temperature | with i7-6700TE, i5-6500TE, i3-6100TE, Pentium G4400TE(35W TDP) -25°C ~ 70°C * with i7-6700, i5-6500, i3-6100 (65W/51W TDP) -25°C ~ 70°C */ ** (configured as 35W CPU mode) -25°C ~ 50°C */ ** (configured as 65W/51W CPU mode) |
| Storage temperature | -40°C ~ 85°C |
| Humidity | 10%~90%, non-condensing |
| Vibration | Operating, 5 Grms, 5-500 Hz, 3 Axes(w/ SSD, according to IEC60068-2-64) |
| Shock | Operating, 50 Grms, half-sine 11 ms duration (w/ SSD, according to IEC60068-2-27) |
| EMC | CE/ FCC Class A, according to EN 60950, EN55024 & EN55032 |
* The 100% CPU loading is applied using Passmark® BurnInTest 8.1. For detail testing criteria, please contact Neousys Technology.
**For sub-zero operating temperature, a wide temperature range HDD drive or Solid State Disk (SSD) is required
