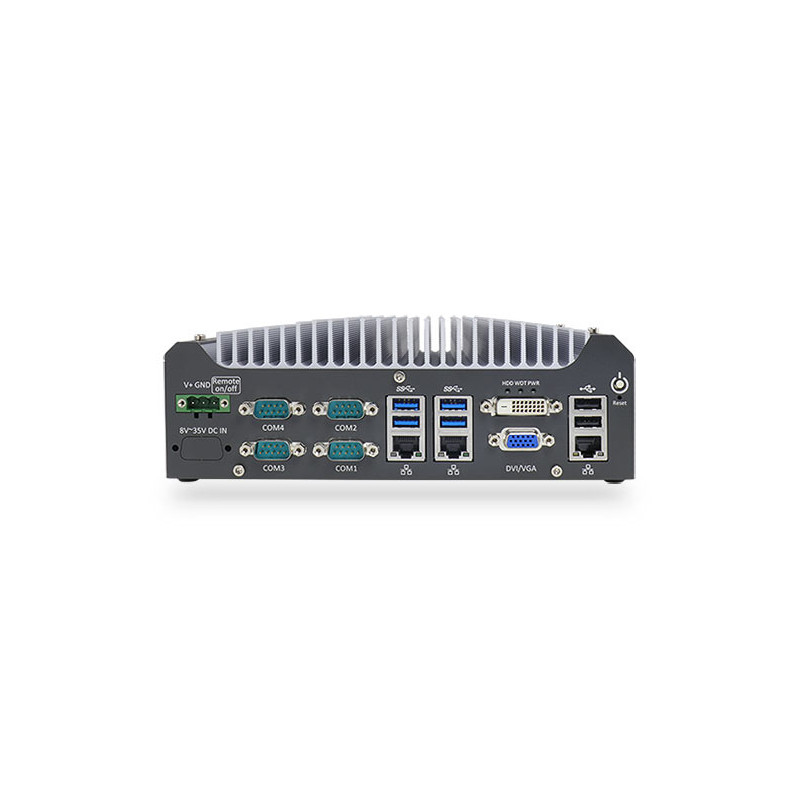

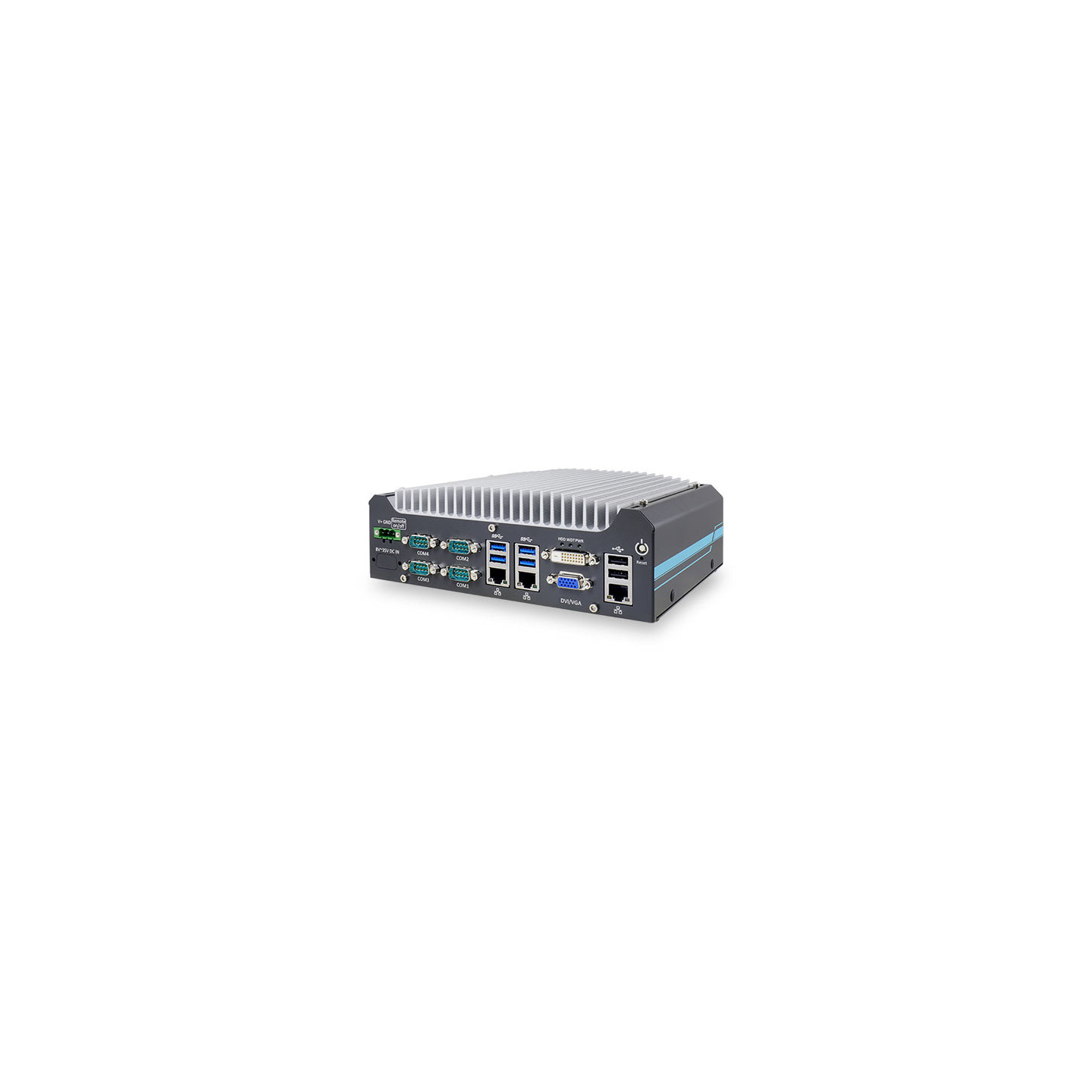

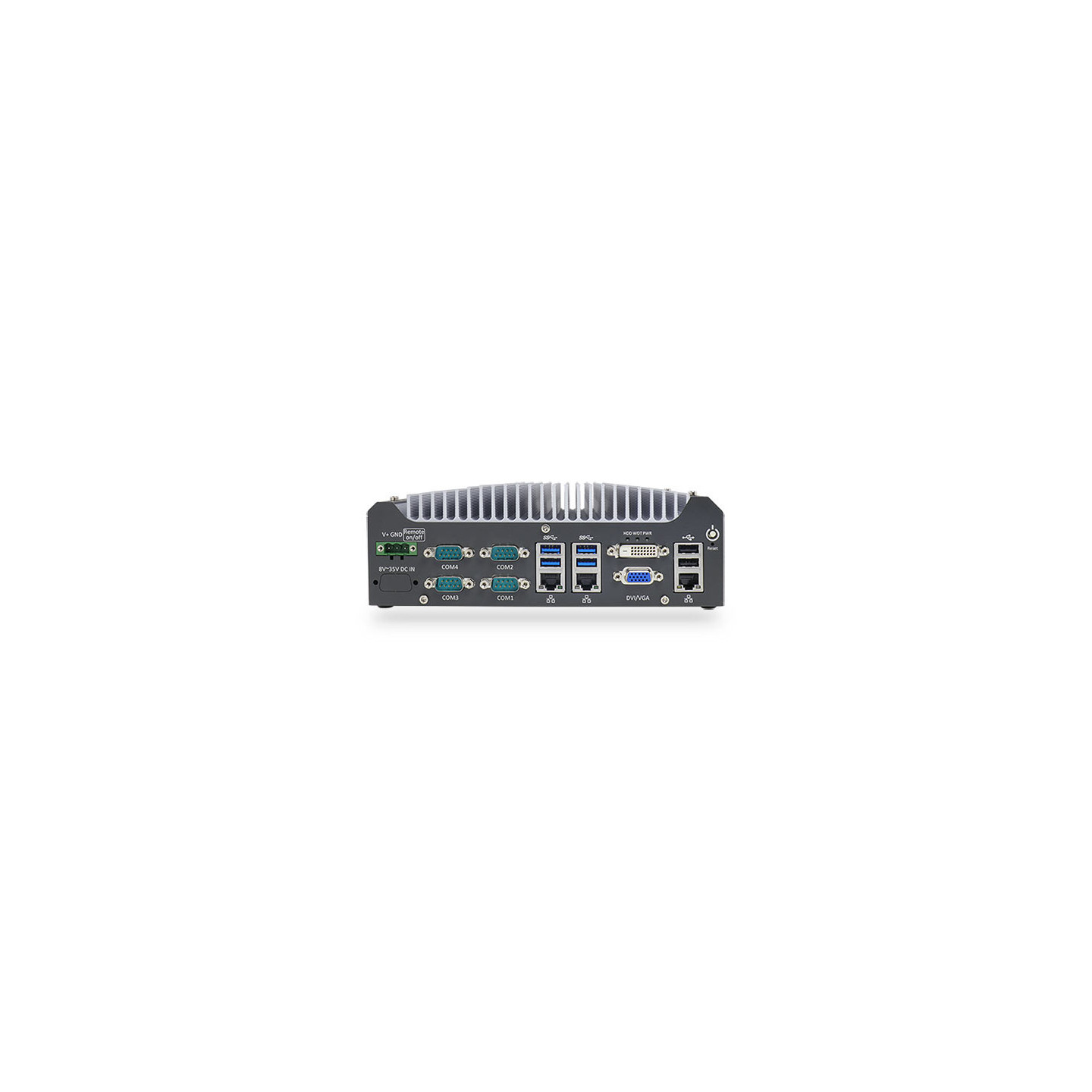

NEOUSYS Serie Nuvo-5501

Name: NEOUSYS Serie Nuvo-5501
Brand: NEOUSYS
SKU: Serie Nuvo-5501
Rating: 5 (1 reviews)

Ordenador integrado compacto y robusto Intel® Core i7/i5/i3 Core™ i7/i5/i3 de 6ª generación con 3x GbE

Contáctenos acerca de este producto

Tamaño compacto de 221 x 173 x 76 mm
Soporta CPU Intel® Core™ i7/ i5/ i3 socket LGA 1151 de 6ª generación
Funcionamiento robusto sin ventilador de -25 °C a 70 °C
3 puertos GbE y 4 puertos USB 3.1 Gen1
2 puertos RS-232/ 422/ 485 y 2 puertos RS-232
Salidas de pantalla doble VGA + DVI
Admite un disco duro de 3,5" o un disco duro/SSD de 2,5"
DI aislado de 8 canales y OD aislado de 8 canales opcionales

Visión general

La serie Nuvo-5501 cuenta con una computadora integrada compacta sin ventilador para los que se preocupan por el costo y el espacio. Basado en la plataforma Intel® Skylake, está diseñado para proporcionar un rendimiento de vanguardia y un funcionamiento fiable en entornos extremos. Su zócalo LGA 1151 ofrece a los usuarios la flexibilidad de seleccionar una CPU de 35 W de la línea Intel® Core™ i de 6ª generación a Celeron® para adaptarse a las necesidades de la aplicación.

Nuvo-5501 es el controlador integrado sin ventilador más compacto que admite CPU de socket Skylake LGA 1151, mide solo 221 x 173 x 76 mm, es fácil de implementar en espacios restringidos. En su carcasa compacta, el Nuvo-5501 cuenta con E/S enriquecidas y de acceso frontal que incluyen 3 puertos GbE, 4 puertos USB 3.1 Gen1 y 4 puertos COM. Incluso hay espacio suficiente para un disco duro de 3,5" compatible con las últimas capacidades de almacenamiento.

El compacto Nuvo-5501 es una solución rentable que no compromete el rendimiento y la fiabilidad, lo que lo convierte en el controlador integrado ideal para diversas aplicaciones industriales.

Información sobre pedidos

Nuvo-5501

Controlador integrado compacto sin ventilador Intel® Core™ i7/ i5/ i3 de 6ª generación con 3x GbE

Nuvo-5501-DIO

Controlador integrado compacto sin ventilador Intel® Core™ i7 / i5 / i3 de 6ª generación con DIO aislado y 3x GbE

Accesorios opcionales

Kit de montaje en carril DIN

Adaptador de corriente CA/CC de 120 W

Detalle de productos

Descarga

Manual

Nuvo-5501_Series_User_Manual

Descarga: (3.61MB)

Hoja de datos

nuvo-5501-ultrab-compact-computer-datasheet

Descarga: (251.1KB)

System Core
Processor	Supports following CPUs Intel® Core™ i7-6700TE (8M Cache, 2.4/ 3.4 GHz, 35W TDP) Intel® Core™ i5-6500TE (6M Cache, 2.3/ 3.3 GHz, 35W TDP) Intel® Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) Intel® Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP) Intel® Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP)
Chipset	Intel® H110 platform controller hub
Graphics	Integrated Intel® HD 530/510 controller
Memory	Up to 16GB DDR4-2133 (single SO-DIMM)

I/O Interface
Ethernet Port	1x Gigabit Ethernet port (via Intel I219-LM) 2x Gigabit Ethernet port (via Intel I210-IT)
Video Port	1x VGA connector 1x DVI-D connector
Serial Port	2x software-programmable RS-232/ 422/ 485 ports 2x RS-232 ports
USB	4x USB 3.1 Gen1 ports 2x USB2.0 ports
Isolated DIO	8-CH isolated DI and 8-CH isolated DO (optional)

Storage interface
SATA HDD	1x internal SATA port for 3.5" HDD or 2.5" HDD/ SSD
mSATA	1x full-size mSATA socket

Expansion Bus/ Internal I/O Interface
mini-PCIe	1x full-size mini PCI Express socket
M.2	1x M.2 B key socket for 3G/4G options with SIM socket
USB	1x internal USB2.0 port
Remote Ctrl. & Status Output	1x 2x6-pin 2.0mm pin-header connector for remote on/off control and status LED output

Power Supply
DC Input	1x 3-pin pluggable terminal block for 8~35 VDC power input

Mechanical
Dimension	221 x 173 x 76 mm
Weight	2.8 kg (incl. CPU, memory and HDD)
Mounting	Wall-mount (standard) or DIN-rail mount (optional)

Environmental
Operating temperature	-25°C ~ 70°C /*
Storage temperature	-40°C ~ 85°C
Humidity	10%~90%, non-condensing
Vibration	Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
Shock	Operating, 50 Grms, half-sine 11 ms duration (w/ SSD, according to IEC60068-2-27)
EMC	CE/FCC Class A, according to EN 55022, EN55032 & EN 55024

* The 100% CPU loading is applied using Passmark® BurnInTest 8.1. For detail testing criteria, please contact Neousys Technology.
**For sub-zero operating temperature, a wide temperature HDD drive or Solid State Disk (SSD) is required
