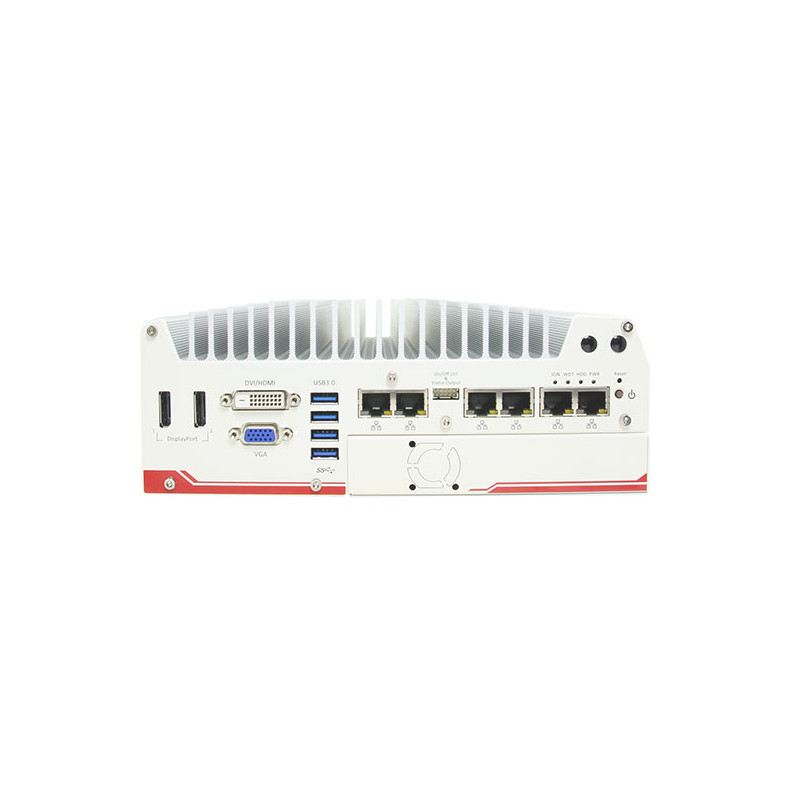

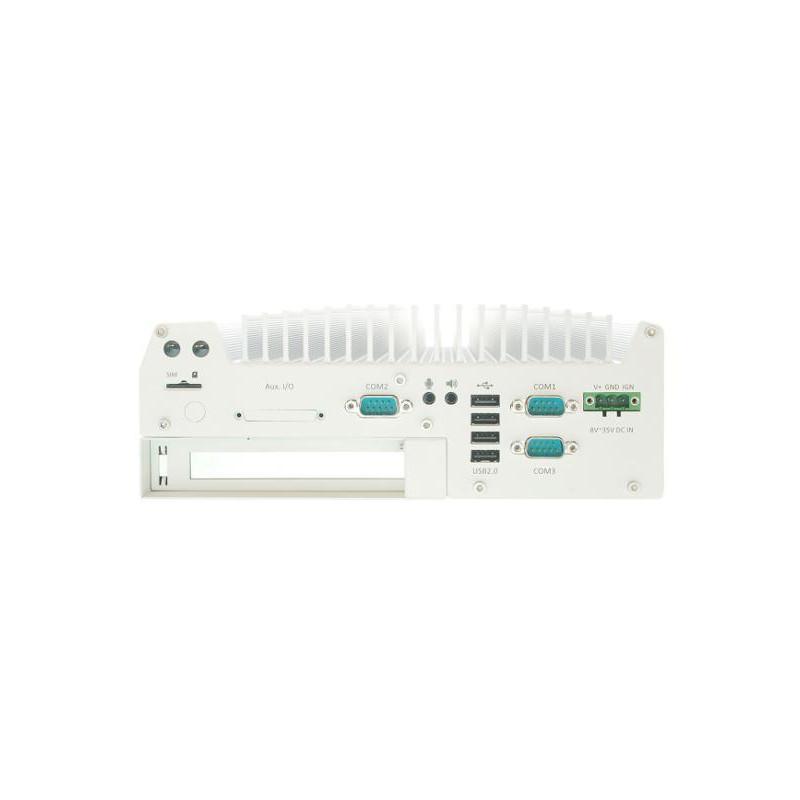

Ordenador integrado rugged Intel® Core™ i7/i5/i3 de 6ª generación sin ventilador con 6x GbE, casete de expansión e interfaz MezIO™
Integrando tecnologías de vanguardia, Nuvo-5000 es el controlador integrado sin ventilador robusto de próxima generación de Neousys con rendimiento y versatilidad. Es compatible con procesadores Core™ de 6ª generación de tipo socket, por lo que se puede elegir una CPU de acuerdo con las necesidades de rendimiento de la aplicación, mientras que el eficiente diseño de disipación de calor de Neousys ofrece un funcionamiento real de -25 °C a 70 °C en un amplio rango de temperatura
Con un montón de funciones de E/S integradas para aplicaciones que incluyen Gigabit Ethernet, USB 3.1 Gen1 / USB2.0, puertos COM, salidas de pantalla triple VGA / DVI / DP y, si eso no es suficiente, el casete patentado de Neousys ofrece expansión de E/S mediante la instalación de una tarjeta PCIe / PCI lista para usar.
Además de todo eso, Nuvo-5000 incorpora aún más la interfaz Neousys MezIO™. El diseño patentado mejora el sistema integrado sin ventilador de Neousys con una forma rentable y confiable para la expansión de E/S. El módulo MezIO™ puede ofrecer funciones orientadas a la aplicación para mercados verticales diversificados.
Neousys Nuvo-5000 cuenta con CPU Intel® de 6ª generación, Cassette patentado y MezIO™ para crear un controlador potente y diverso para todas sus necesidades de aplicaciones industriales.
Nuvo-5002E
Ordenador integrado Intel® Core™ sin ventilador de 6ª generación con 2x GbE, casete PCI Express y MezIO™
Nuvo-5002P
Ordenador integrado Intel® Core™ sin ventilador de 6ª generación con 2x GbE, casete PCI y MezIO™
Nuvo-5006E
Ordenador integrado Intel® Core™ sin ventilador de 6ª generación con 6x GbE, casete PCI Express y MezIO™
Nuvo-5006P
Ordenador integrado sin ventilador Intel® Core™ de 6ª generación con 6x GbE, casete PCI y MezIO™
El módulo MezIO® de Neousys ofrece señales de ordenador, carriles de alimentación y señales de control a través de un conector de alta velocidad. Transforma los sistemas embebidos de Neousys en sistemas específicos para aplicaciones con E/S orientadas a la aplicación, como RS-232/422/485, DIO aislado y control de potencia de encendido.
CSM-R800
Módulo de casete con capacidad para cuatro discos duros/SSD de 2,5" (compatible con RAID 0/1/10)
CSM-POE354
Módulo de cassette con PCIe-PoE354 y difusor de calor pasivo preinstalado
CSM-NV750
Módulo de casete con tarjeta gráfica NVIDIA® GTX 750 Ti, difusor de calor y ventilador preinstalados
DINRAIL-O
Conjunto de montaje en carril DIN para la serie Nuvo-5000
Fankit-25
Conjunto de ventilador para cassette de 1 ranura, 25x25x10 mm
PA-120W-OW
Adaptador de corriente CA/CC de 120 W 20 V/6 A; 18AWG/120cm; terminales de extremo de cable para bloque de terminales, temperatura de funcionamiento: -30 a 70 °C.
| System Core | |
|---|---|
| Processor | Core™ i7-6700 (8M Cache, 3.4/4.0 GHz, 65W TDP)* Core™ i5-6500 (6M Cache, 3.2/3.6 GHz, 65W TDP)* Core™ i3-6100 (3M Cache, 3.7 GHz, 51W TDP)* Pentium® G4400 (3M Cache, 2.4 GHz, 54W TDP)* Celeron® G3900 (2M Cache, 2.8 GHz, 51TDP)* Core™ i7-6700TE (8M Cache, 2.4/3.4 GHz, 35W TDP) Core™ i5-6500TE (6M Cache, 2.3/3.3 GHz, 35W TDP) Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP) Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP) |
| Chipset | Intel® Q170 Platform Controller Hub |
| Graphics | Integrated Intel® HD graphics 530/ 510 |
| Memory | Up to 32 GB DDR4-2133 SDRAM by two SODIMM sockets |
| AMT | Supports Intel® AMT 11 |
| TPM | Supports TPM 2.0 |
| I/O Interface | |
|---|---|
| Ethernet | 2x Gigabit Ethernet ports by Intel® 1x I219 and I210 (Nuvo-5002E/P) 6x Gigabit Ethernet ports by Intel® 1x I219 and 5x I210 (Nuvo-5006E/P) |
| PoE+ | Optional IEEE 802.3at PoE+ PSE for GbE Port 3 ~ Port 6, 80 W total power budget |
| USB | 4x USB 3.1 Gen1 ports via native xHCI controller 4x USB 2.0 ports |
| Video Port | 1x stacked VGA + DVI-D connector 2x DisplayPort connectors, supporting 4K2K resolution(triple-independent display support) |
| Serial Port | 2x software-programmable RS-232/422/485 port (COM1 & COM3) 1x RS-232 port (COM2) |
| Audio | 1x mic-in and 1x speaker-out |
| Storage Interface | |
|---|---|
| SATA Interface | 2x internal SATA port for 2.5" HDD/SSD installation, supporting RAID 0/1 |
| mSATA | 1x full-size mSATA port (mux with mini-PCIe) |
| Expansion Bus | |
|---|---|
| PCI/PCI Express | 1x PCI slot in Cassette (Nuvo-5002P/5006P) 1x PCIe x16 slot @ Gen3, 8-lanes PCIe signals in Cassette (Nuvo-5002E/5006E) |
| Mini PCI-E | 1x internal Mini PCIe socket with front-accessible SIM socket 1x internal Mini PCIe socket with internal SIM socket (mux with mSATA) |
| Expandable I/O | 1x MezIO™ expansion port for Neousys MezIO™ modules |
| Power Supply | |
|---|---|
| DC Input | 1x 3-pin pluggable terminal block for 8V to 35V DC input |
| Remote Ctrl. & Status Output |
1x 10-pin (2x5) wafer connector for remote on/off control and status LED output |
| Mechanical | |
| Dimension | 240 mm (W) x 225 mm (D) x 90 mm (H) |
| Weight | 4.4kg (incl. CPU, memory and HDD) |
| Mounting | Wall-mounting (standard) or DIN-rail mounting (optional) |
| Environmental | |
|---|---|
| Operating Temperature | i7-6700TE, i5-6500TE, i3-6100TE, Pentium G4400TE (35W TDP) -25°C ~ 70°C ** i7-6700, i5-6500, i3-6100 (65W/51W TDP) -25°C ~ 70°C */** (configured as 35W mode) -25°C ~ 50°C */** (configured as 65W/51W mode) |
| Storage Temperature | -40°C ~ 85°C |
| Humidity | 10%~90% , non-condensing |
| Vibration | Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64) |
| Shock | Operating, 50 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27) |
| EMC | CE/FCC Class A, according to EN 55022, EN 55024, EN 55032 & EN 60950 |
* For i7-6700 running at 65W mode, the high operating temperature shall be limited to 50°C and thermal throttling may occur when sustained full-loading applied. Users can configure CPU power in BIOS to obtain higher operating temperature.
** For sub-zero operating temperature, a wide temperature range HDD drive or Solid State Disk (SSD) is required.
