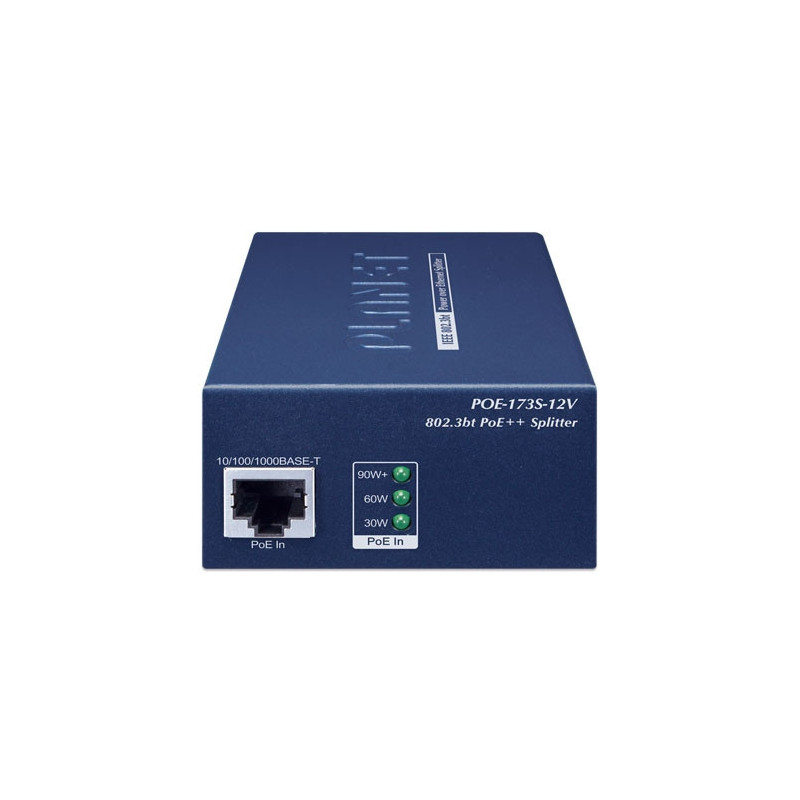

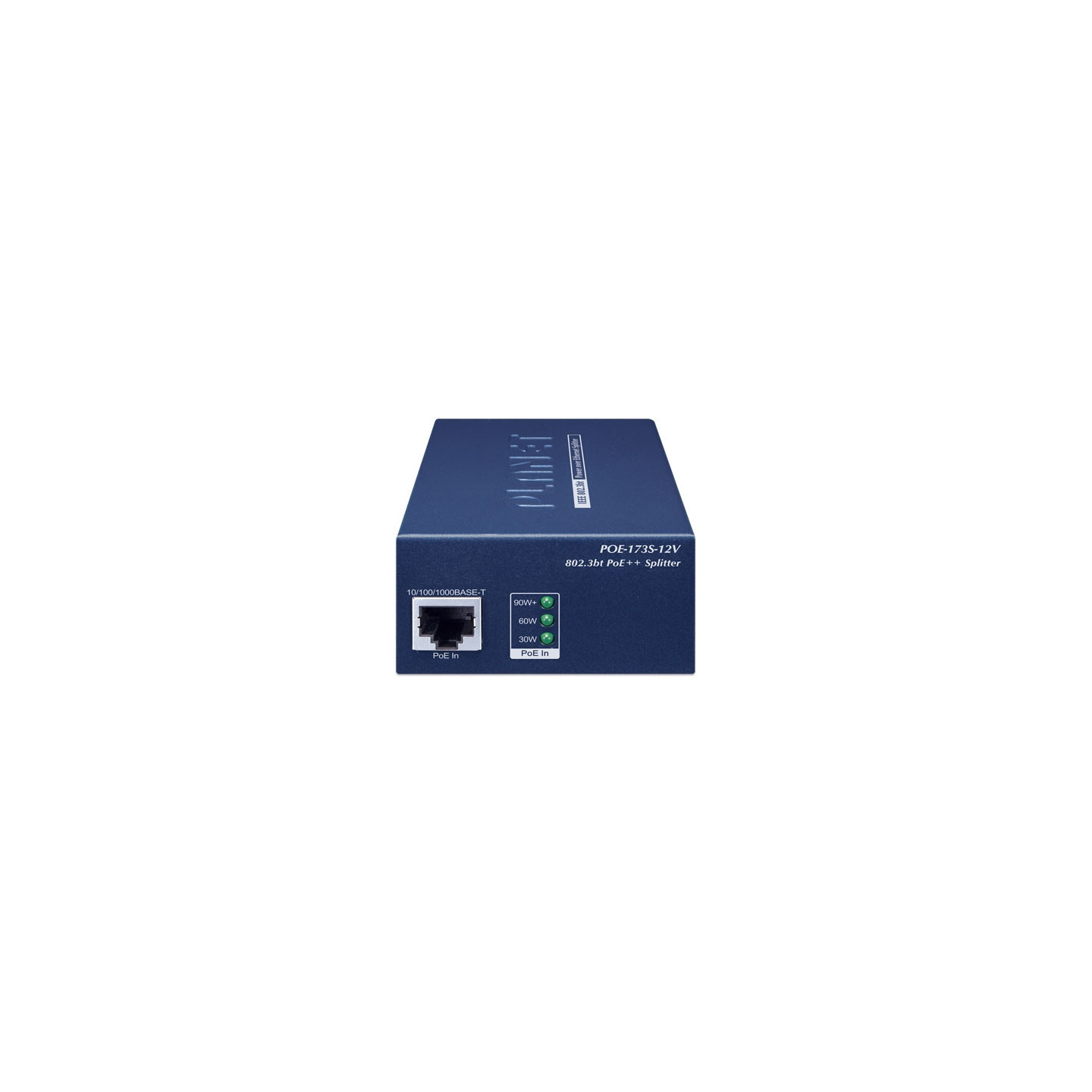

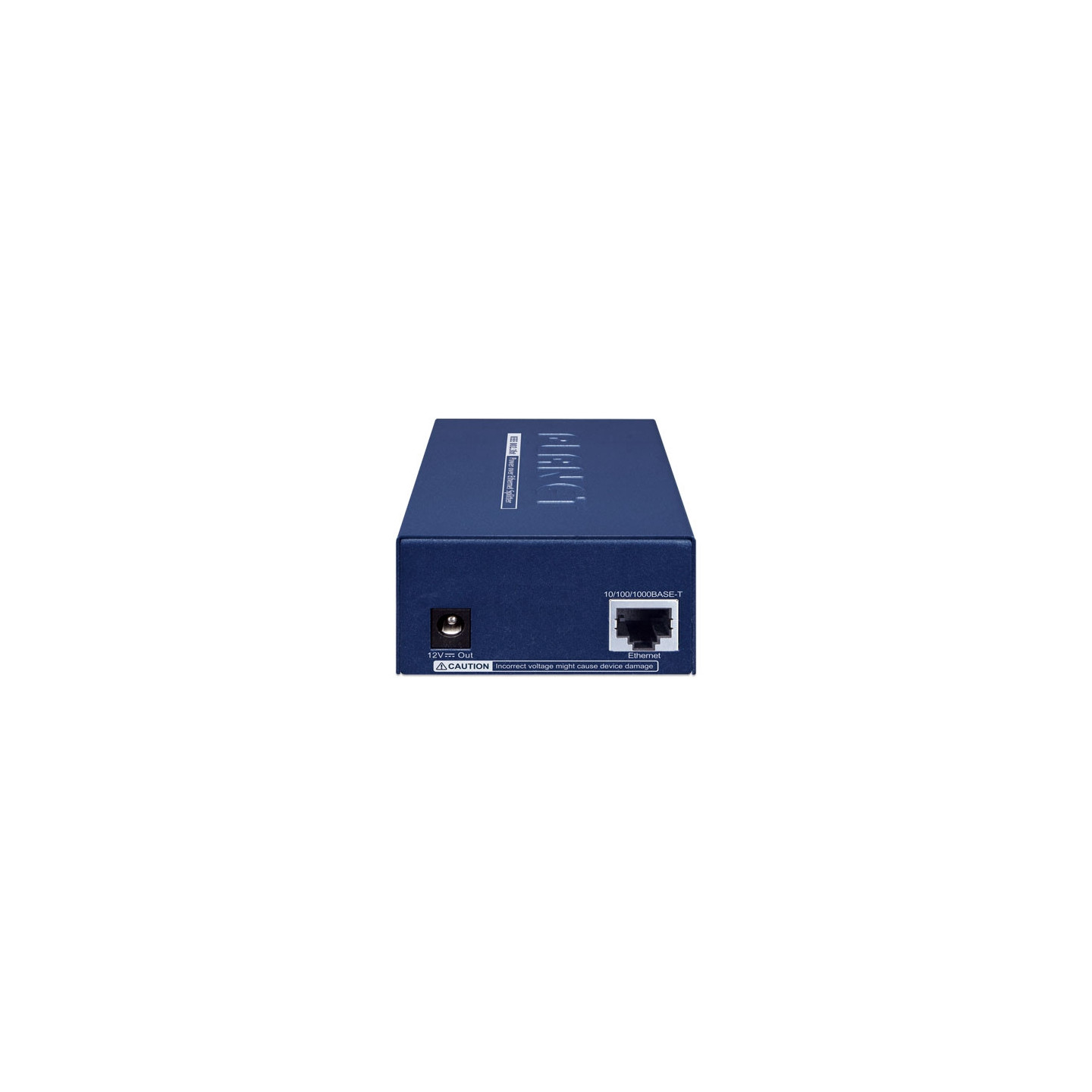

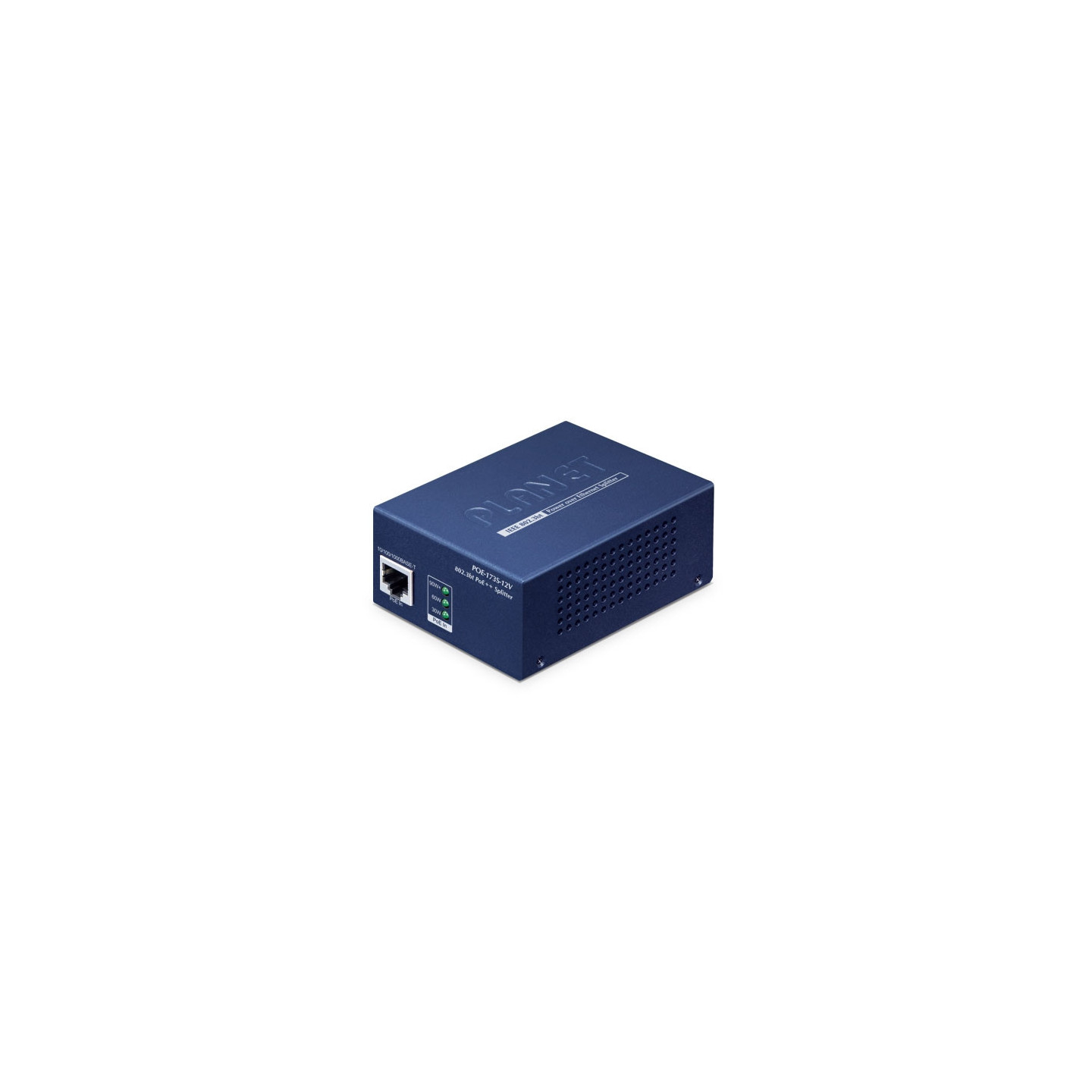

PLANET POE-173S-12V
Divisor PoE++ de 10/100/1000 Mbps de un solo puerto
Implementación rápida y sencilla de red Gigabit 802.3bt PoE++
El divisor de alimentación a través de Ethernet Gigabit 802.3bt PLANET POE-173S-12V, que entrega datos digitales Ethernet y alimentación PoE desde un PSE (equipo de fuente de alimentación) PoE++ tipo 4 802.3bt a través de un cable UTP, viene con una salida de CC de 12 V, lo que permite entregar una salida de potencia máxima de 60 vatios a un dispositivo Ethernet sin alimentación PoE. Admite conexión Ethernet pasiva de 10/100/1000 Mbps y una distancia de hasta 100 metros.
El POE-173S-12V, al trabajar con conmutadores o inyectores PLANET 802.3bt tipo 4 PoE++, ofrece más aplicaciones de red a los dispositivos cliente, como:
- Cámara domo de velocidad PTZ
- Cliente ligero
- PC táctil AIO (todo en uno)
- Pantalla de señalización digital remota
- Dispositivos de red que no son PoE que necesitan mayor potencia para funcionar normalmente
El POE-173S-12V libera la implementación de dispositivos de red de las restricciones de las ubicaciones de las tomas de corriente, eliminando así los costos de cableado de CA adicional y reduciendo el tiempo de instalación.
Voltaje de salida de potencia de CC estable de 12 V
El POE-173S-12V puede suministrar una salida de CC de 12 V a los dispositivos de red comunes, lo que aumenta en gran medida la flexibilidad de las aplicaciones del producto.
Alimentación PoE++ 802.3bt a través de un cable UTP de 4 pares
Los switches POE-173S-12V y 802.3bt PoE++ tipo 4 utilizan cables que cumplen con el estándar IEEE 802.3bt. En lugar de suministrar alimentación a través de un cable UTP trenzado de 2 pares, ya sea en el extremo (pines 1, 2, 3 y 6) o en el medio (pines 4, 5, 7 y 8), pueden transmitir alimentación y datos ultra PoE mediante el uso de los cuatro pares de cableado Ethernet Cat. 5e/6 estándar.
Estructura respetuosa con el medio ambiente
El POE-173S-12V viene con una carcasa de metal de tamaño compacto, lo que hace que la ubicación de la unidad sea cómoda. Cuenta con una construcción ventilada en la que no es necesario un ventilador de refrigeración, lo que hace que su funcionamiento sea silencioso. Además, el POE-173S-12V puede funcionar de forma fiable y estable sin afectar a su rendimiento. La implementación de equipos no PoE con alimentación de energía constante se puede realizar de forma fácil y rápida.
Detalle de productos
Especificaciones de hardware
Interfaz Ethernet:1 x 10/100/1000BASE-T RJ45, puerto
de salida de datos Ethernet Entrada PoE:1 x 10/100/1000BASE-T RJ45, puerto
de entrada de alimentación PoE Toma de corriente:1 x enchufe de CC
Zócalo de CC Receptáculo de CC de 2,5 mm
Indicadores LED Entrada PoE:
30 W (verde),
60 W (verde),
90 W+ (verde)
Velocidad de datos 10/100/1000Mbps
Dimensiones (ancho x profundo x alto) 94 x 70,3 x 39,2 mm
Peso 265 g
Instalación Sobremesa/montaje en pared/carril DIN
Recinto Caja metálica
Requisitos de alimentación PoE de 48 ~ 56 V CC
Corriente de salida de la unidad (a la entrada de 56VDC) Con 803.bt entrada PoE++ de tipo 3: 4.5A@12V DC
Con 803.bt entrada PoE++ de tipo 4: 5A@12V DC
Consumo de energía Ethernet a plena carga sin salida de CC: 6,5 vatios A plena carga con un máximo de
12 V CC, 5 A de salida: 70 vatios
Cable de red 803.bt PoE (60W+)
UTP de 4 pares Cat. 5, 5e, 6 hasta 100 m (328 pies)
802.3at PoE (30 W)
UTP de 2 pares Cat. 5, 5e, 6 hasta 100 m (328 pies)
Alimentación a través de Ethernet
Estándar PoE 802.3bt Tipo 3/4 Alimentación a través de Ethernet
de 4 pares 802.3at PoE+
Compatible con voltaje dentro de 48-56 V CC
Potencia de salida CC 12V
Tipo de fuente de alimentación PoE Tramo final + Tramo
medio Tramo
final Tramo medio
Asignación de pines de alimentación 1/2 (+), 3/6 (-); 4/5 (+), 7/8 (-) o
1/2 (-), 3/6 (+); 4/5 (+), 7/8 (-)
Conformidad con las normas
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3bt 4 pares Alimentación a través de Ethernet tipo 4
Cumplimiento normativo FCC, CE, UL
Medio ambiente
Temperatura de funcionamiento 0~ 50 grados C
Temperatura de almacenamiento -10~ 70 grados C
Humedad 5 ~ 95% (sin condensación)
