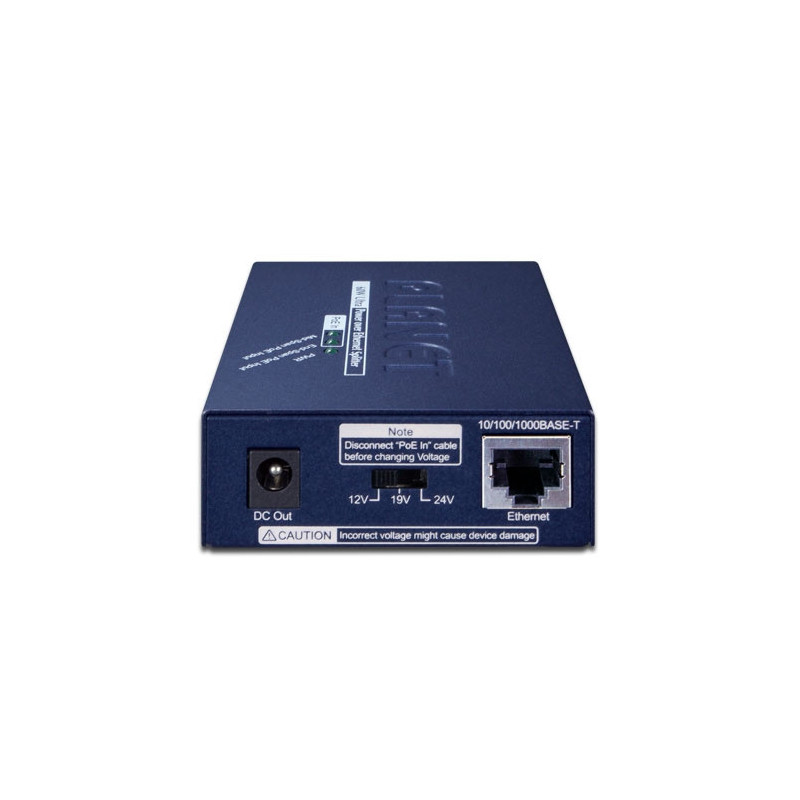

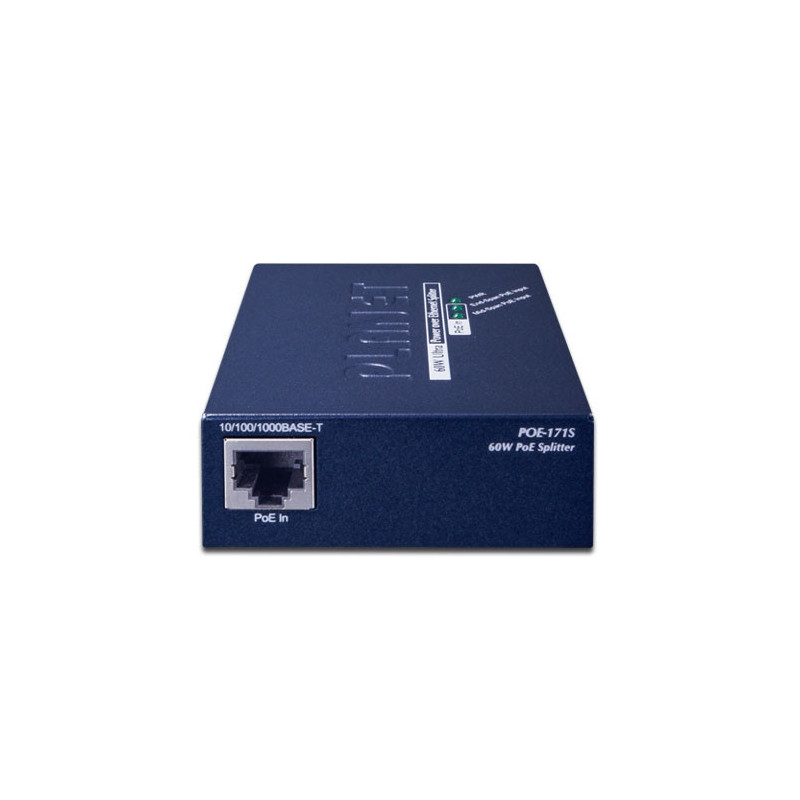

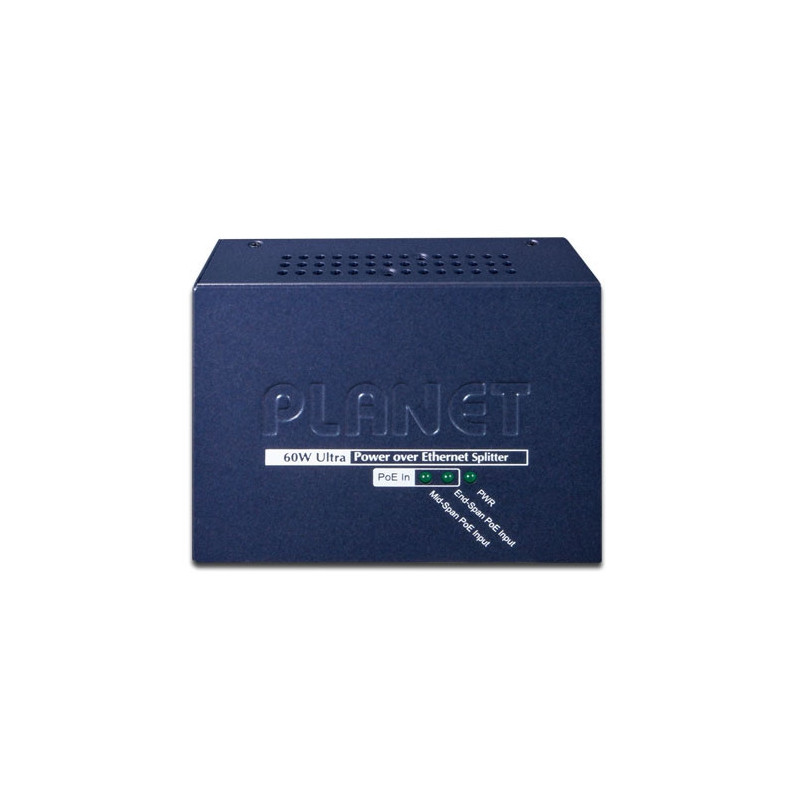

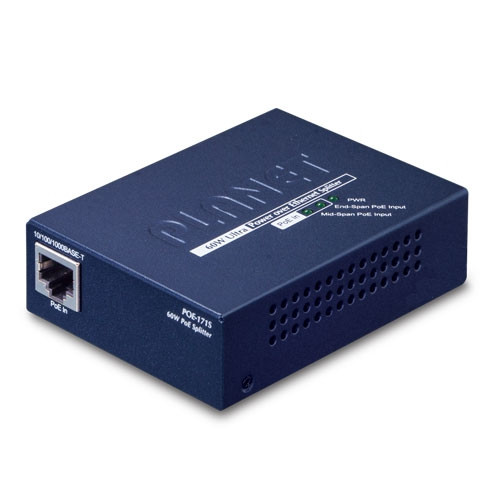

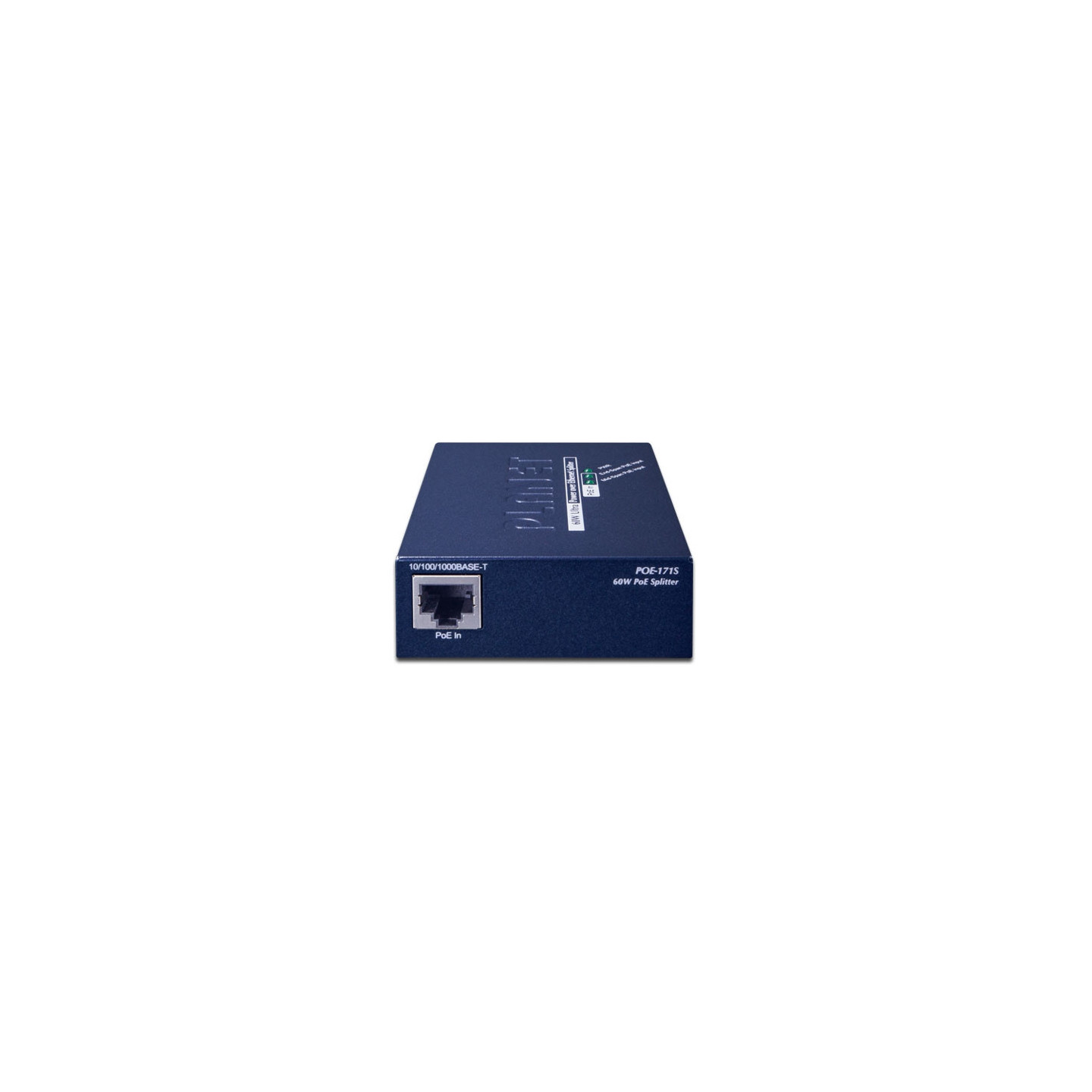

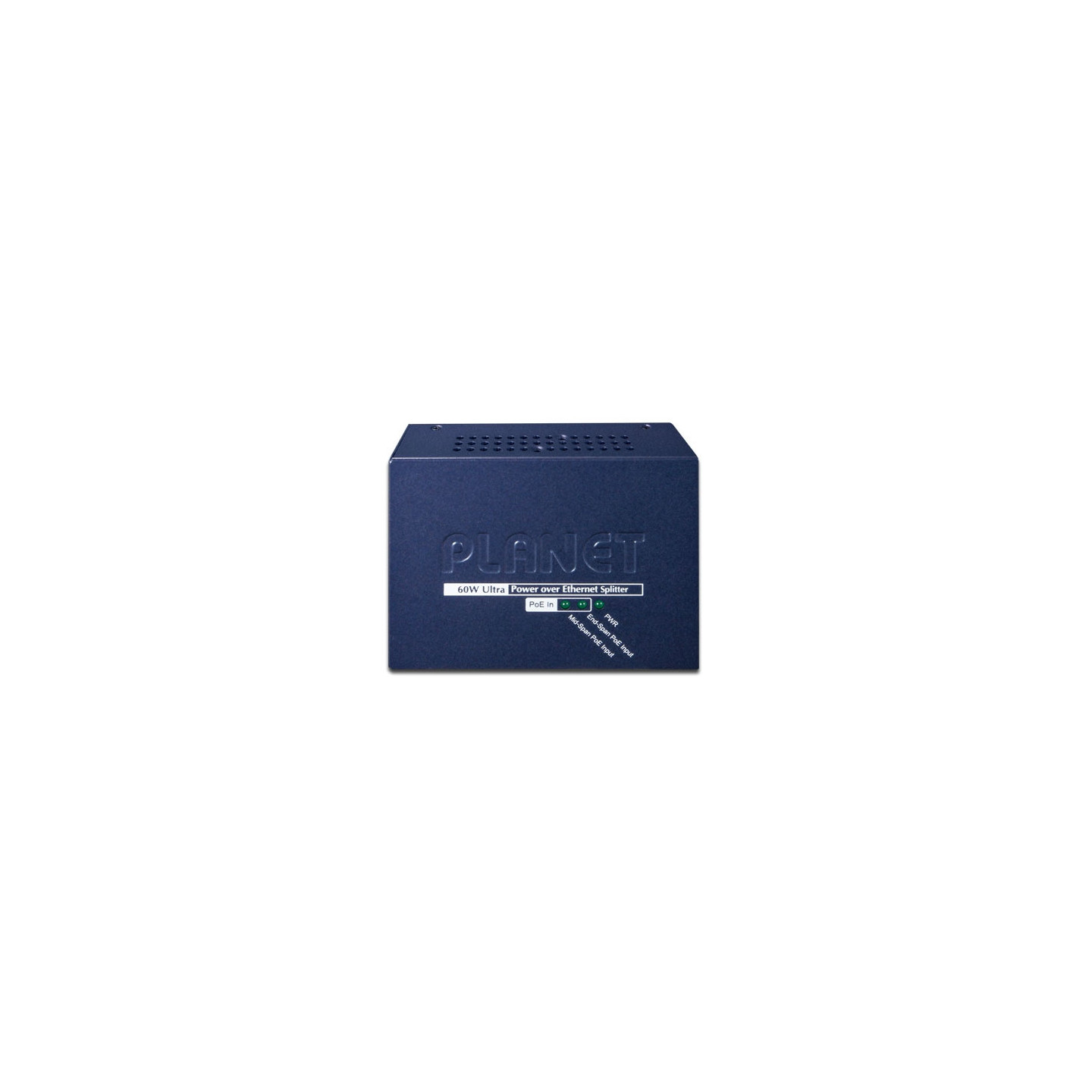

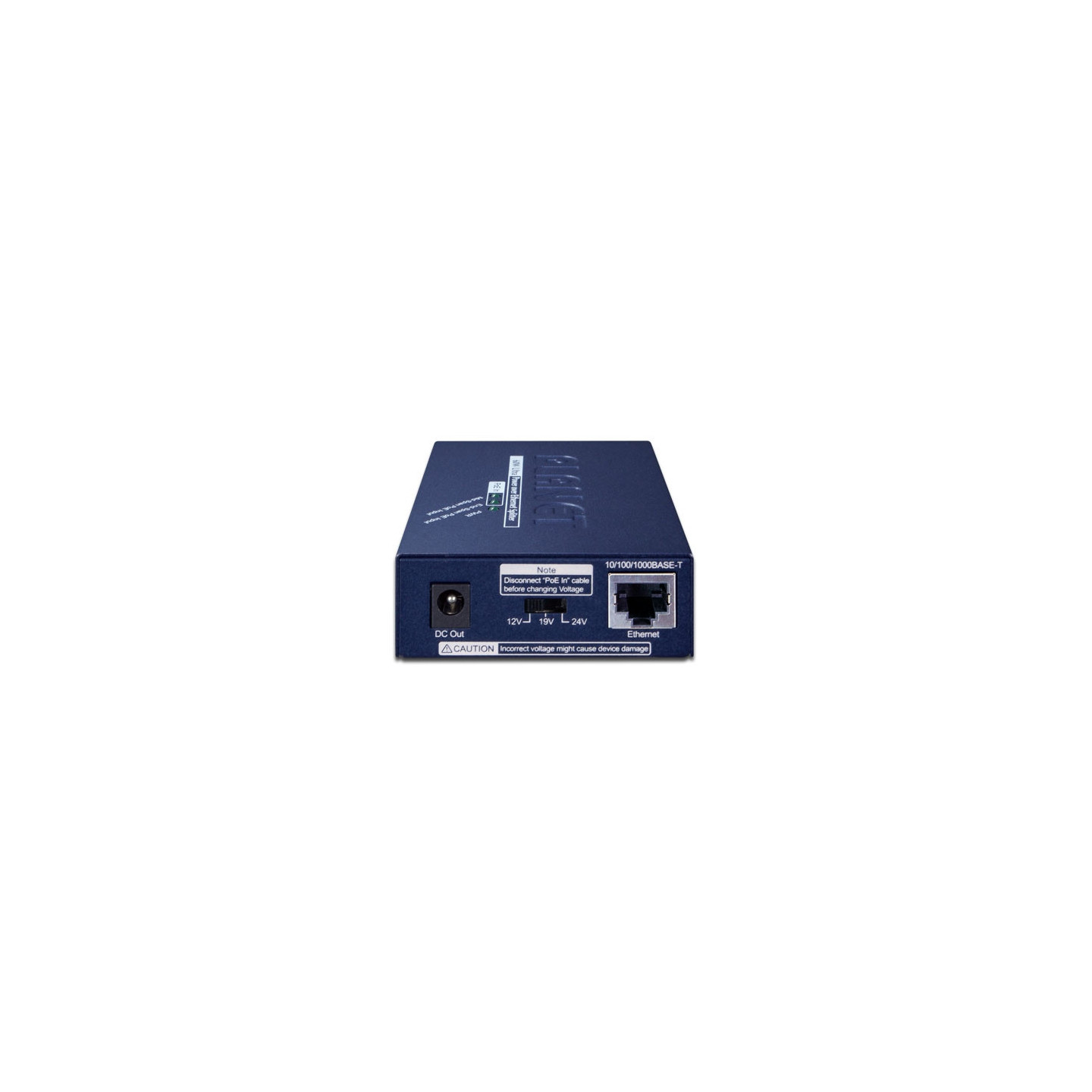

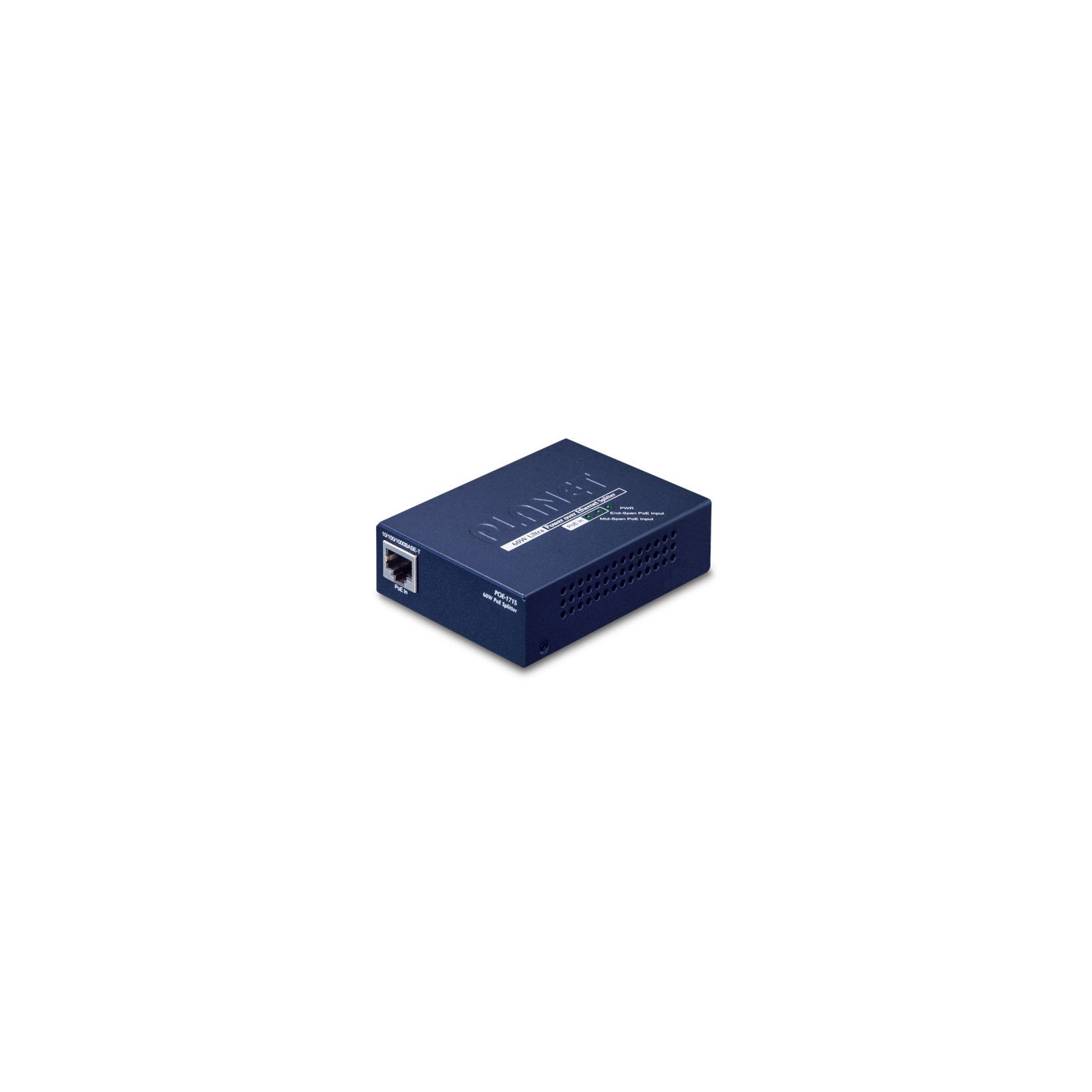

PLANET POE-171S
Divisor Ultra PoE de 10/100/1000 Mbps de un solo puerto (12 V/19 V/24 V)
Implementación rápida y sencilla de red PoE de alta potencia Gigabit
El divisor Gigabit Ultra Power over Ethernet PLANET POE-171S entrega datos digitales Ethernet con alimentación de CC de 56 V a través de cables de par trenzado como un divisor Gigabit de alta potencia sobre Ethernet IEEE 802.3at/af, y separa los datos digitales y la alimentación en tres salidas opcionales (12 V/19 V/24 V CC) y una distancia de hasta 100 metros. Si el POE-171S funciona junto con PLANET POE-171 (inyector PoE IEEE 802.3at de 60 vatios), puede ofrecer más aplicaciones PoE, como:
- Domo de velocidad PTZ PoE
- Otros dispositivos de red que necesitan mayor potencia PoE para funcionar normalmente
- Cliente ligero
- PC táctil AIO (todo en uno)
- Pantalla de señalización digital remota
El POE-171S libera la implementación del dispositivo de las restricciones debido a las ubicaciones de las tomas de corriente, lo que elimina los costos de cableado de CA adicional y reduce el tiempo de instalación.
50 vatios de potencia a través de UTP de 4 pares
La solución ultra PoE POE-171S y POE-171 utiliza un estándar de cableado como IEEE 802.3at/af PoE. En lugar de suministrar energía a través de UTP trenzado de 2 pares, ya sea en el extremo (pines 1, 2, 3 y 6) o en el medio (pines 4, 5, 7 y 8), proporciona la capacidad de generar hasta 50 vatios de energía mediante el uso de los cuatro pares de cableado Ethernet Cat5e/6 estándar. En el nuevo sistema de 4 pares, se utilizarán dos controladores PSE para alimentar tanto los pares de datos como los pares de repuesto.
Instalación de cableado sencilla y rentable
En los dispositivos IEEE 802.3at Gigabit High Power over Ethernet instalados, el administrador del sistema solo tiene que conectar un solo cable Ethernet RJ-45 para transportar energía y datos desde un inyector PoE IEEE 802.3at/af a POE-171S, y luego el POE-171S divide los datos y la energía de CC a cualquiera de los dispositivos de red IP. Además, al conectarse a través del inyector de alimentación por Ethernet IEEE 802.3at y el POE-171S, también puede obtener los beneficios de ahorro de costos, planificación de red sencilla y mayor confiabilidad. Una vez completada la instalación de dispositivos compatibles con IEEE 802.3at, el POE-171S, al funcionar con el POE-171, puede realizar la conexión mientras migra o divide la energía y los paquetes digitales Ethernet, como cámaras de red PTZ (Pan, Tilt & Zoom), domo de velocidad PTZ, teléfonos de voz sobre IP (VoIP) con pantalla táctil a color, puntos de acceso LAN inalámbricos multicanal y otros dispositivos de red que necesitan una alta potencia de 50 vatios para funcionar normalmente.
Detalle de productos
Especificaciones de hardware
Interfaz Puerto
de entrada ■ 1 x RJ-45 STP
■ PoE (datos + alimentación)
Puerto
de entrada de salida ■ 1 x RJ-45 STP
■ Toma de CC de salida
de datos
■ Interruptor
DIP de salida
de CC ■ Voltaje de salida de 12 V CC/19 V CC/24 V CC
Indicador LED Sistema: Potencia x 1 (Verde)
Cable de red Ultra PoE (60W):
10/100/1000Base-T: 4 pares UTP Cat. 5e, 6 hasta 100 m (328 pies)
802.3af / en PoE (15 W / 30 W):
10/100/1000Base-T: 2 pares UTP Cat. 3, 5, 5e, 6 hasta 100 m (328 pies)
Velocidad de datos 10/100/1000Mbps
Dimensiones (ancho x fondo x alto) 94 x 70,3 x 26,2 mm
Peso 300g
Requisitos de alimentación 52 ~ 56 V CC
Consumo de energía 50 vatios (máximo)
Medio Ambiente
Temperatura de funcionamiento 0 ~ 50 grados C
Temperatura de almacenamiento -10 ~ 70 grados C
Humedad 5 ~ 95% (sin condensación)
Alimentación a través de Ethernet
Estándar PoE Alimentación a través de Ethernet Plus IEEE 802.3at
Potencia de salida DC 12V / 19V / 24V por control de interruptor DIP
Conectores de enchufe de CC (diámetro) 2 cables hembra externos:
■ 5,5/2,5 mm a 5,5/2,5 mm
■ 5,5/2,5 mm a 5,5/2,1 mm
Tipo de fuente de alimentación PoE Tramo final + tramo medio
Asignación de pines de alimentación Par 1: 1/2(-), 3/6(+)
Par 2: 4/5(+), 7/8(-)
Conformidad con las normas
Cumplimiento de normas IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet
IEEE 802.3at Alta potencia a través de Ethernet
IEEE 802.3af Alimentación a través de Ethernet
Cumplimiento de la normativa FCC Parte 15 Clase A, CE
