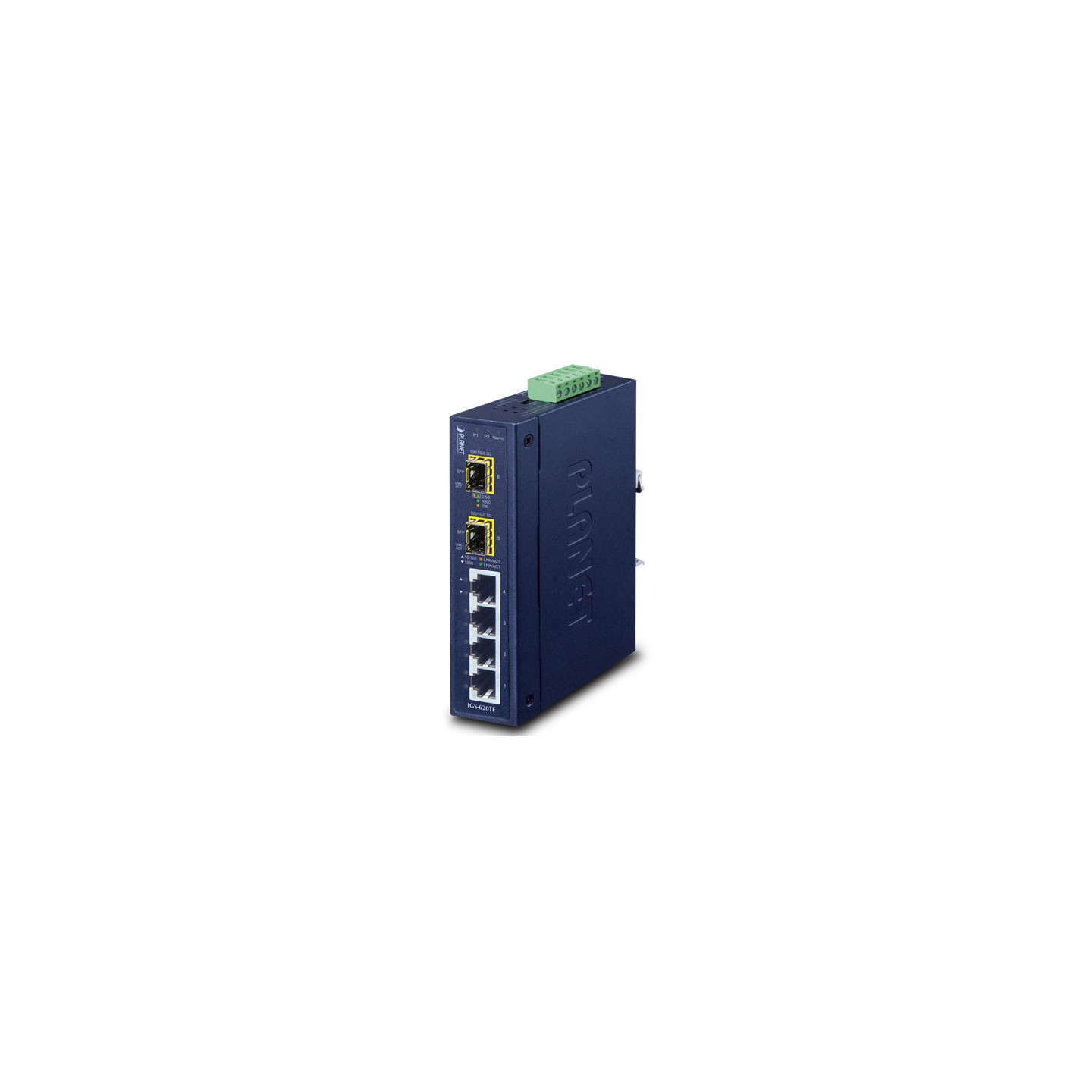

PLANET IGS-620TF

Especificaciones de hardware

Puertos de cobre 4 x 10/100/1000BASE-T RJ45 TP

Auto-MDI/MDI-X, negociación automática

Tragamonedas SFP 2 interfaces

SFP 100/1G/2.5GBASE-X Admite detección automática

Interruptor DIP

ZAMBULLIDA

Posición

Función

DIP-1 EN Redundancia de fibra

OFF (predeterminado) Modo de cambio

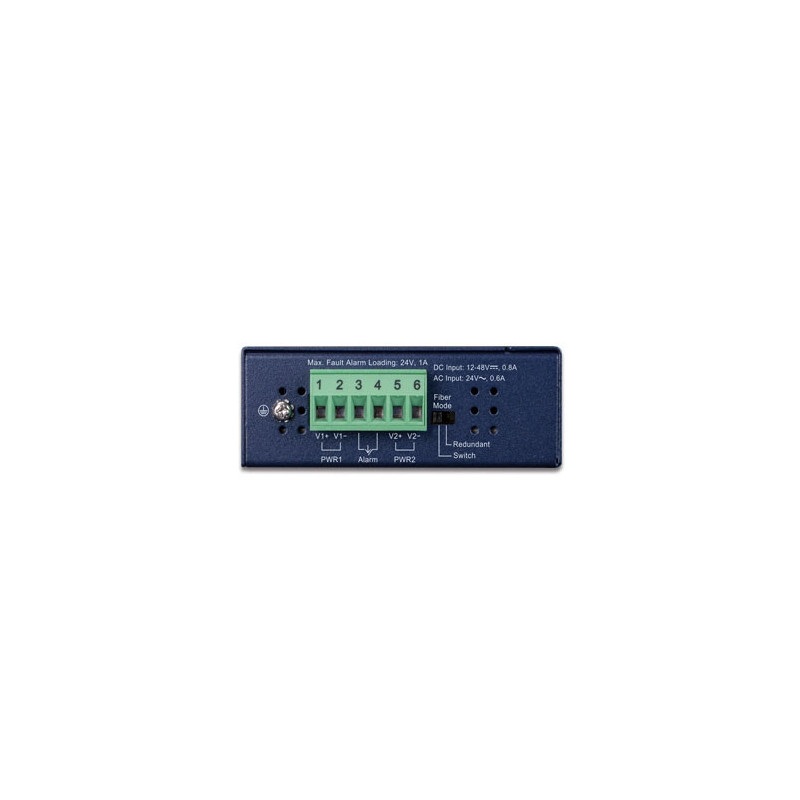

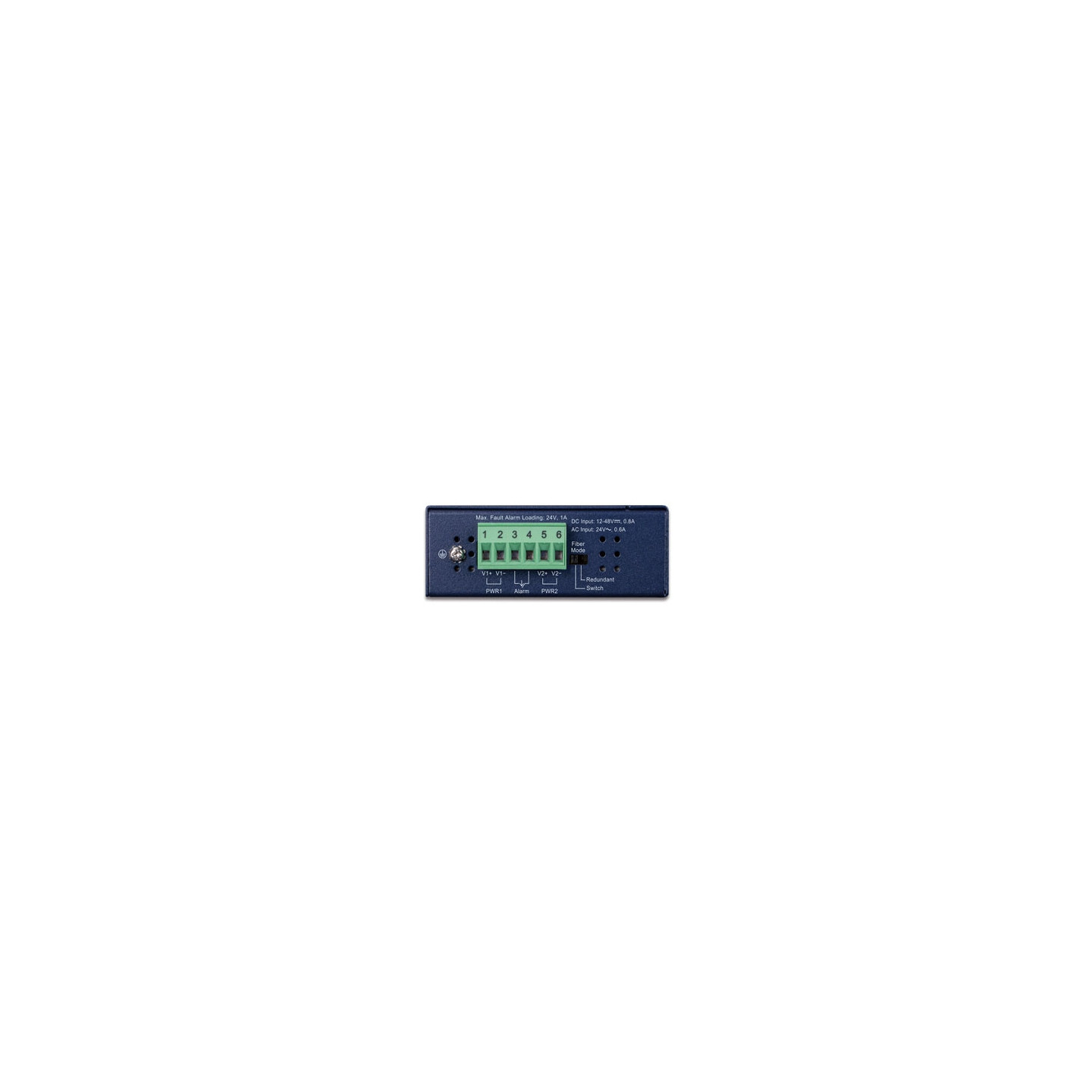

Conector Bloque

de terminales extraíble de 6 pines Pin 1/2 para Power 1; Pin 3/4 para alarma de fallo; Pin 5/6 para alimentación

Alarma Proporciona una salida de relé para falla

de energía Capacidad de transporte de corriente del relé de alarma: 1A @ DC 24V

Protección contra descargas electrostáticas 6KV CC

Recinto Carcasa metálica tipo IP30

Instalación Kit de carril DIN y oído de montaje en pared

Dimensiones (ancho x fondo x alto) 32 x 87,8 x 135 mm

Peso 425 g

Requisitos de alimentación Alimentación redundante de CC 12 ~ 48 V o CA 24 V

con protección de polaridad inversa

Consumo de energía / Disipación 7,5 vatios / 26 BTU

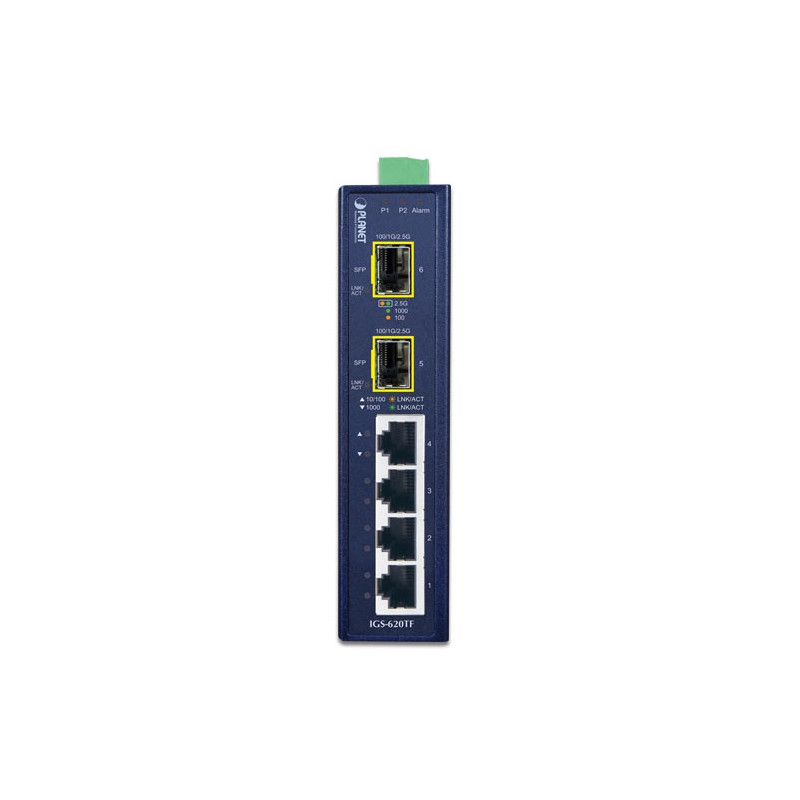

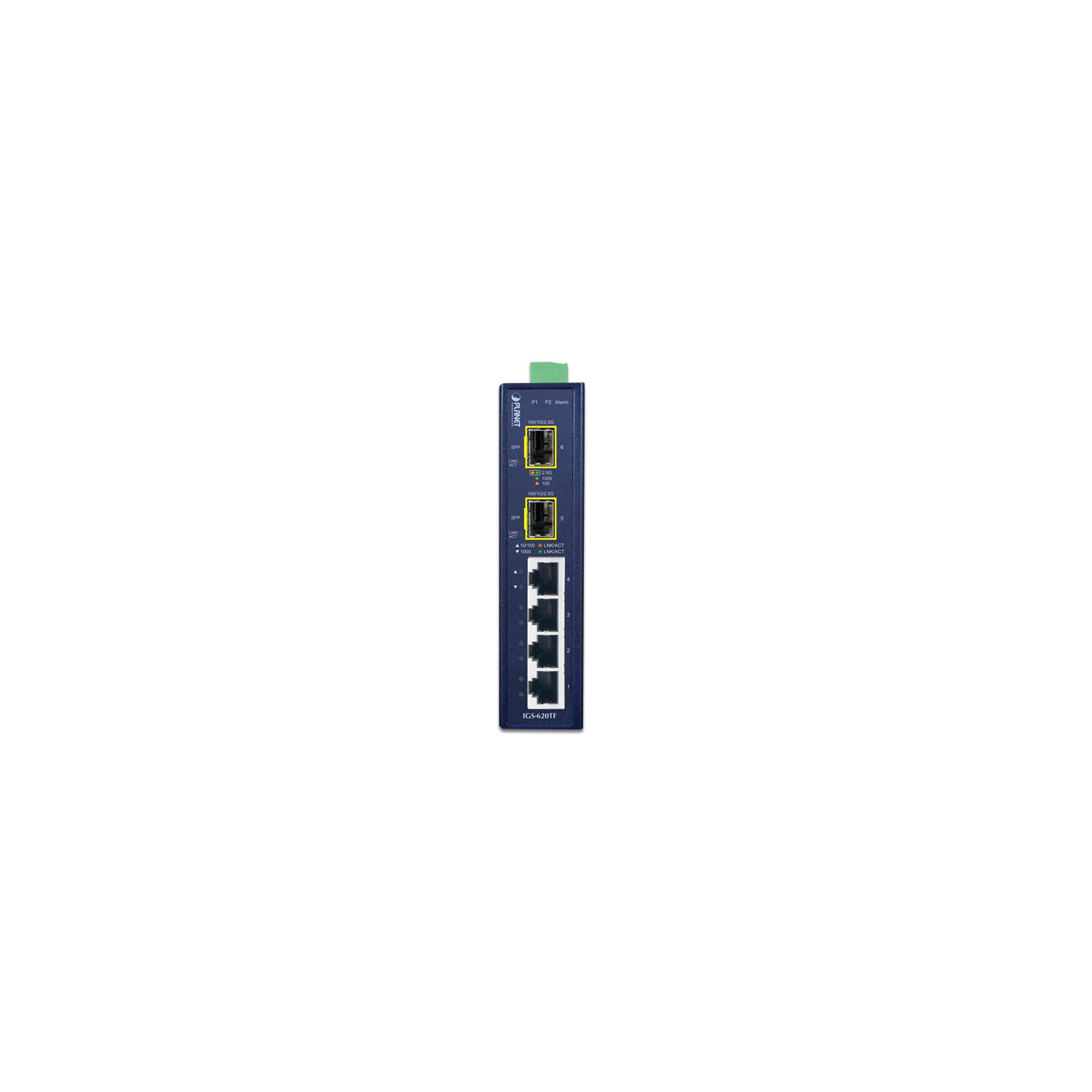

LED 3 x LED para el sistema y la alimentación:

■ Verde: Alimentación de CC 1

■ Verde: Alimentación de CC

2 ■ Rojo: Alarma

2 x LED para puerto por cobre (Puerto-1 ~ Puerto-4):

■ Verde: 1G LNK/ACT

■ Ámbar: 100 LNK/ACT

1 x LED para interfaz por SFP (Puerto-5 y Puerto-6)

■ Verde + Ámbar: 2.5G LNK/ACT

■ Verde: 1G LNK/ACT

■ Ámbar:100 LNK/ACT

Especificaciones del interruptor

Esquema de procesamiento de interruptores Almacenamiento y reenvío

Estructura de conmutadores 18 Gbps

Rendimiento (paquete por segundo) 13.39Mpps@64bytes

Tabla de direcciones Entradas 4K

Bastidor Jumbo 9216 bytes

Control de caudal Contrapresión para trama de pausa

IEEE 802.3x semidúplex para dúplex completo

Conformidad con las normas

Cumplimiento de normas IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet

IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX

IEEE 802.3x Control de flujo dúplex completo

IEEE 802.1p Clase de servicio

Cumplimiento normativo FCC Parte 15 Clase A, CE

Pruebas de estabilidad IEC60068-2-32 (Caída libre)

IEC60068-2-27 (Choque)

IEC60068-2-6 (Vibración)

Medio ambiente

Temperatura En funcionamiento: -40 ~ 75 grados C

Almacenamiento: -40 ~ 75 grados C

Humedad En funcionamiento: 5 ~ 95% (sin condensación)

Almacenamiento: 5 ~ 95% (sin condensación)
