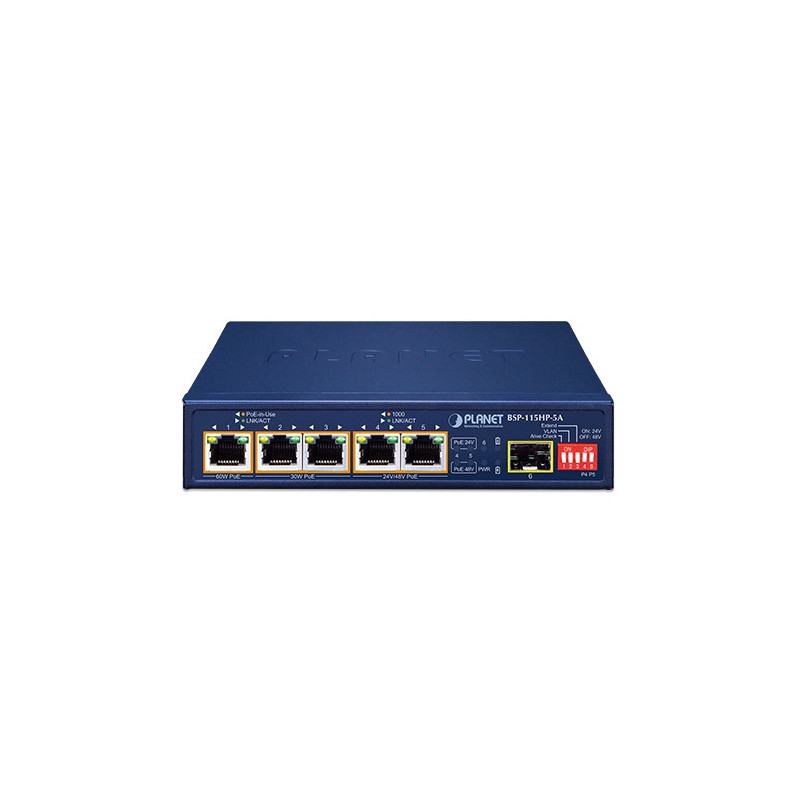

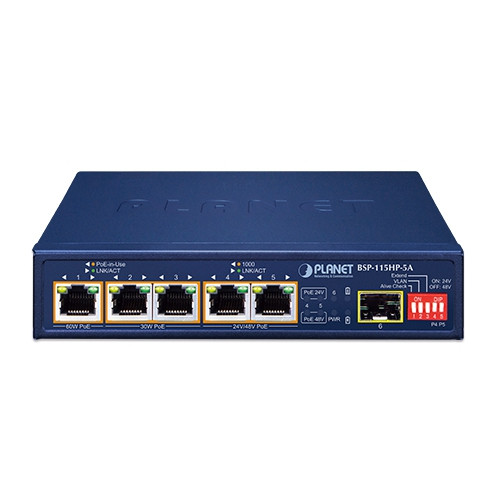

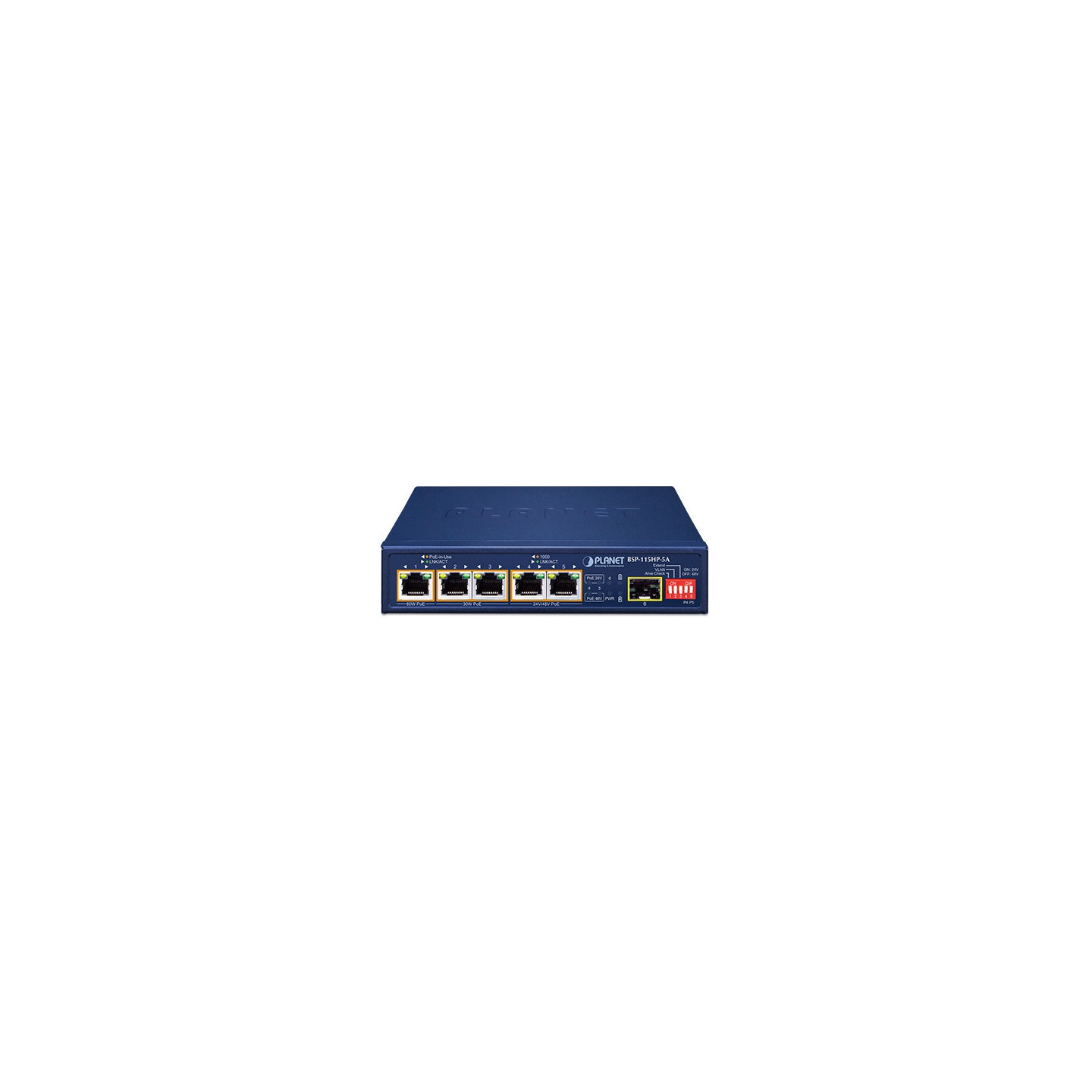

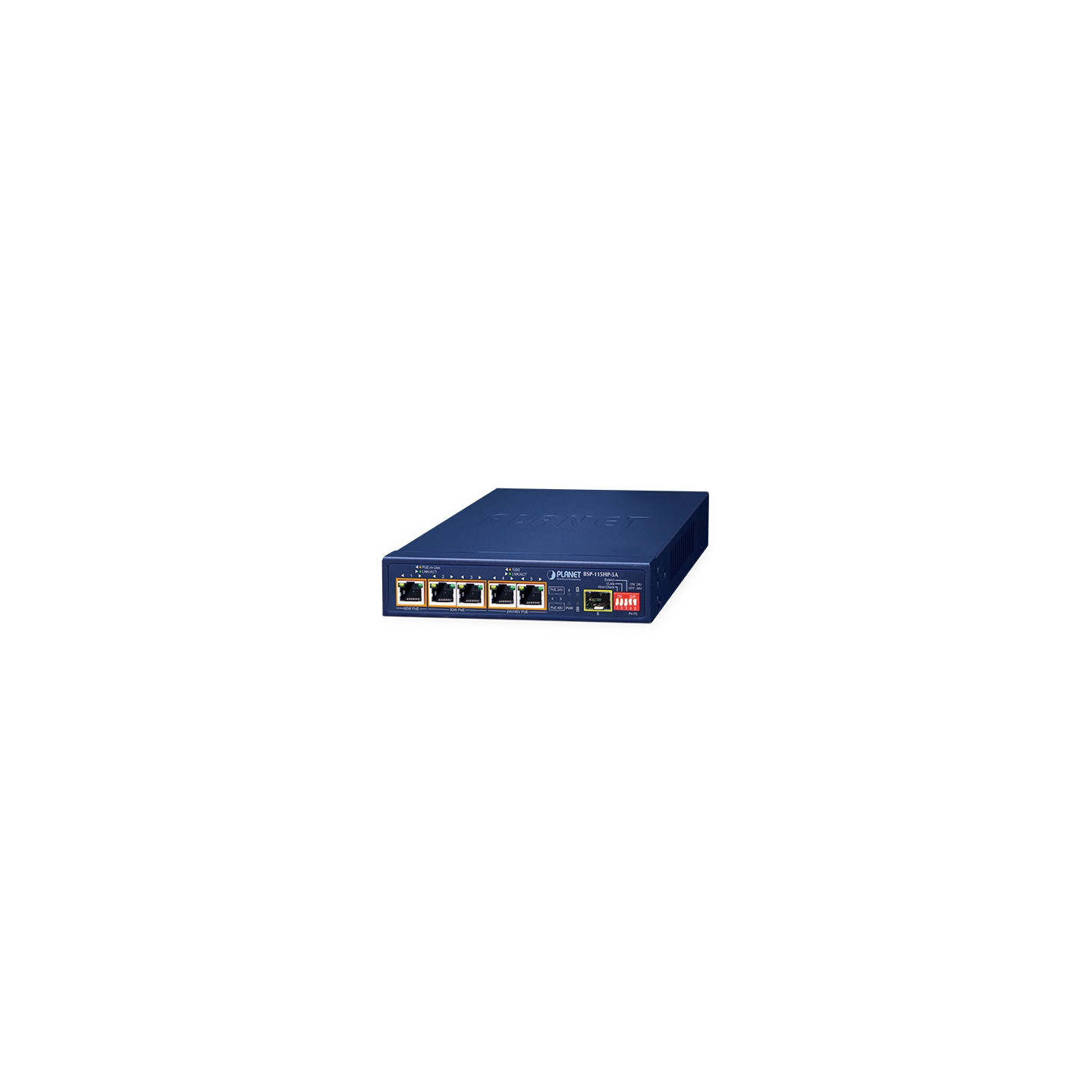

Switch PoE solar PoE híbrido de 5 puertos con SFP 1000X de 1 puerto
El conmutador PoE solar PLANET BSP-115HP-5A es un conmutador de red alimentado por energía solar que incorpora principios ambientales, sociales y de gobernanza (ESG). Se puede cargar con fuentes de energía naturales e inagotables, como la solar, la eólica y la hidroeléctrica, para conservar energía y alimentar de manera económica estas cámaras IP remotas y puntos de acceso inalámbricos. El BSP-115HP-5A está equipado con 5 puertos de cobre 10/100/1000BASE-T. El puerto 1 admite PoE de 60 vatios y los puertos 2 a 5 admiten la función de inyector PoE+ 802.3at. Además, los puertos 4 a 5 también ofrecen opciones pasivas de 24 V/48 V. El uso de equipos PoE de 24 V mejorará la eficiencia energética. Cuando se alimenta con una batería de 24 V, no es necesario sufrir la pérdida de elevación. Un presupuesto total de energía PoE de hasta 65 vatios y un puerto de fibra SFP 100/1000BASE-X adicional se utilizan especialmente para aplicaciones tan amplias como represas, bosques, desiertos, parques nacionales, áreas de protección de la naturaleza/animales y autopistas.
La batería de litio, plomo-ácido o hierro-litio de 12 V/24 V se recarga a través del BSP-115HP-5A, que se alimenta de energía solar. Por lo tanto, el BSP-115HP-5A seguirá alimentando un punto de acceso PoE inalámbrico como un dispositivo de almacenamiento en red sin un cable y una cámara con cable conectada a su puerto con un cable UTP. Su característica de cero emisiones de carbono es posible porque la energía que recibe la unidad es renovable. Lo más importante es que el funcionamiento de la vigilancia inalámbrica basada en IP al aire libre puede continuar durante la noche, ya que la batería se carga durante el día.
El conmutador solar PoE es un dispositivo versátil que admite aplicaciones simultáneas de energía solar (fotovoltaica), CC y batería. Utilizando tecnología avanzada de control de carga solar, incluso el voltaje es diferente de la entrada de CC. Convierte de manera eficiente la energía solar en energía y proporciona una fuente de alimentación de CC estable y confiable. Es ideal para aplicaciones que requieren soluciones ecológicas y de bajo consumo de energía, como estaciones base de comunicación remota, sistemas de vigilancia y cámaras de red. Su diseño flexible no solo reduce los costos operativos, sino que también disminuye la dependencia de las fuentes de energía tradicionales, lo que reduce el impacto ambiental. El conmutador solar PoE representa no solo una innovación tecnológica, sino también una contribución sustancial al desarrollo sostenible, ofreciendo a las aplicaciones una solución energética más estable y confiable.
La serie BSP-115 puede monitorear el estado del PD conectado en tiempo real a través de la función de verificación de actividad del PD. Una vez que el PD deja de funcionar y responder, la serie BSP-115 reanudará la alimentación PoE y hará que el PD vuelva a funcionar. Mejorará en gran medida la confiabilidad de la red a través del puerto PoE que restablece la fuente de alimentación del PD y reduce la carga de administración del administrador.
El interruptor DIP proporciona los modos de operación "VLAN" y "Extender".
Con esta nueva característica, el BSP-115HP-5A proporciona una solución adicional para la extensión de la distancia PoE+ 802.3at, ahorrando así el costo de la instalación del cable Ethernet.
La serie BSP-115 cuenta con una variedad de opciones de batería, incluidas las baterías de plomo-ácido, litio y hierro-litio. La batería de plomo-ácido ofrece una opción rentable, mientras que la batería de litio ofrece una mayor densidad de energía y es liviana, y la batería de hierro-litio combina una alta eficiencia energética con durabilidad. El conmutador PoE renovable proporciona una solución flexible y confiable que garantiza que todas las aplicaciones puedan seguir funcionando sin problemas.
La serie BSP-115 está equipada con un sensor de temperatura para protección de la batería. Cuando el sensor detecta que la temperatura de la batería supera los 70~75 grados C, la fuente de alimentación de alta corriente PoE se detendrá para enfriar y proteger la batería.
Puertos de cobre 5 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
Puerto SFP 1 puerto SFP 100/1000BASE-X
Conector Bloque
de terminales extraíble de 6 pines Pin 1/2(+/-) para panel
PV Pin 3/4(+/-) para alimentación
de CC Pin 5/6(-/+) para carga y descarga de batería
Interruptor DIP Panel frontal:
Alive Check: Todos los puertos PoE habilitan la función de verificación PD Alive.
VLAN: Aislamiento
de puerto Extend: Conmutador PoE de larga distancia.
J4: Conmutador
PoE de 24 V/48 V P5: Interruptor
PoE de 24 V/48 V Panel trasero:
PWR: Interruptor
de alimentación del equipo BAT: Interruptor
de tipo de batería BV: Interruptor
de voltaje de batería LiFe: Interruptor de fosfato de hierro y litio
Requisitos de alimentación Admite entrada de panel solar de 15-27 V (voltaje de circuito abierto) con batería de 12 V, potencia máxima de entrada del panel solar de 135 W y circuito máximo de 5 A.
Admite entrada de panel solar de 32-45 V (voltaje de circuito abierto) con batería de 24 V, potencia máxima de entrada del panel solar de 225 W y circuito máximo de 5 A.
Admite entrada de 15 ~ 24 V CC con batería de 12 V.
Admite entrada de 32 ~ 36 V CC con batería de 24 V
Función de carga Carga y descarga automática integrada, eficiencia máxima del 98%, corriente de carga máxima de 5 A
Función
de protección de la batería integrada Función
de carga flotante de la batería integrada Admite la función de protección contra sobrecalentamiento
Tipo de batería Basado en la carga completa del consumo de energía:
batería de plomo-ácido de 12 V / 24 V, capacidad recomendada de 290 AH, corriente de carga máxima de 5 A
12,6 V / 25. Batería de litio de 2 V, capacidad recomendada de 290 AH, corriente de carga máxima de 5 A
Batería de hierro y litio de 14,6 V/29,2 V, capacidad recomendada de 290 AH, corriente de carga máxima de 5 A
Nota: Capacidad recomendada de 290 AH en uso de 65 W a plena potencia
Consumo de energía / Disipación 3,36 vatios, 11,5 BTU (en espera sin función PoE)
75,6 vatios, 257,8 BTU (carga completa con función PoE)
Dimensiones (ancho x fondo x alto) 159,01 x 141,8 x 34 mm
Peso 690 g
Protección contra descargas electrostáticas Descarga
del espacio de aire de ±8KV ±Descarga de contacto de 4KV
Sensor de temperatura Detector de temperatura -20 ~ 100 grados C
Inmunidad a sobretensiones 2KV
Recinto Carcasa metálica IP30
Instalación Oreja de sobremesa/montaje en pared
Indicadores LED Panel frontal:
Sistema:
Verde: PWR, BAT. fuera, BAT. por
10/100/1000T RJ45 Puerto: (Puerto 1 ~ Puerto 3):
Verde: LNK/ACT (10/100/1000Mbps)
Ámbar: PoE en uso
Por 10/100/1000T Puerto RJ45: (Puerto 4 ~ Puerto 5):
Verde: LNK/ACT (10/100/1000Mbps)
Ámbar: 1000Mbps
Verde: 24 V PoE en uso
Verde: 48 V PoE en uso
Por puerto SFP: (puerto 6):
Verde: LNK/ACT (100/1000Mbps)

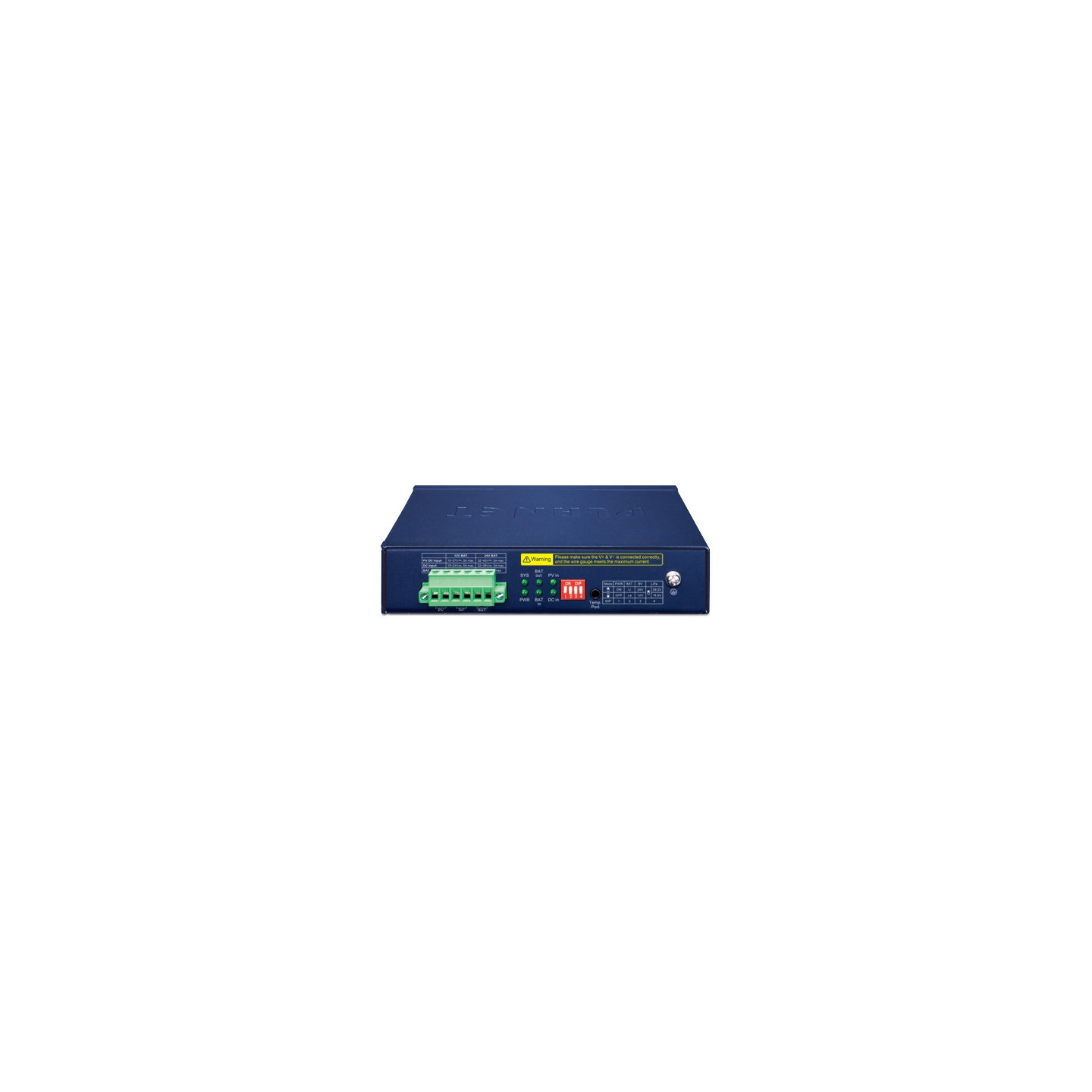

Panel trasero:
Sistema:
Verde: SYS, PWR, PV en
batería:
Verde: BAT. fuera, BAT. entrada, DC en
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 12 Gbps/sin bloqueo
Rendimiento del conmutador 8.92Mpps@64 bytes
Tabla de direcciones MAC Entradas de 2K
Búfer de datos compartidos 2.5Mb
Bastidor Jumbo 10K bytes
Estándar PoE IEEE 802.3af/802.3at/802.3bt Alimentación a través de Ethernet PSE
Tipo de fuente de alimentación PoE Tramo final
Salida de alimentación PoE Puerto 1: 48 V CC, máx. 60 vatios
Puertos 2 a 3: 48 V CC, máx. 35 vatios
Puertos 4 a 5: 24 V CC, máx. 25 vatios o 48 V CC, máx. 35 vatios
Asignación de pines de alimentación Puerto 1: 1/2 (+), 3/6 (-), 4/5(+), 7/8(-)
Puerto 2~5: 1/2 (+), 3/6 (-)
Puerto 4~5 24V: Pasivo 4/5(+), 7/8(-)
Presupuesto de energía PoE Máximo 65 W (dependiendo de la potencia de entrada)
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Gigabit SX/LX
IEEE 802.3x Control de flujo y contrapresión
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3bt Alimentación a través de Ethernet Plus Plus IEEE
802.3az Ethernet de eficiencia energética
Operativo Temperatura: -20 ~ 65 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -40 ~ 70 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
