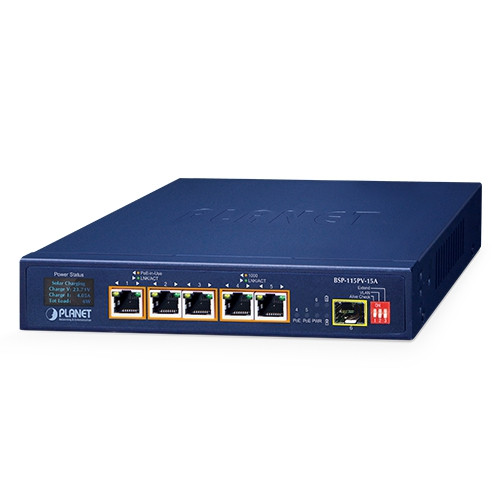

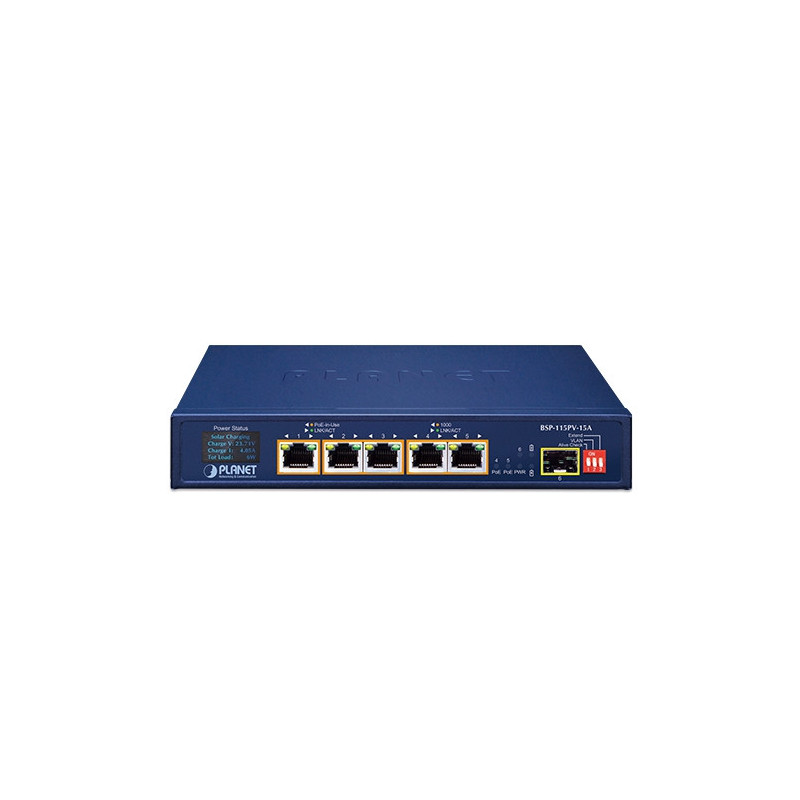

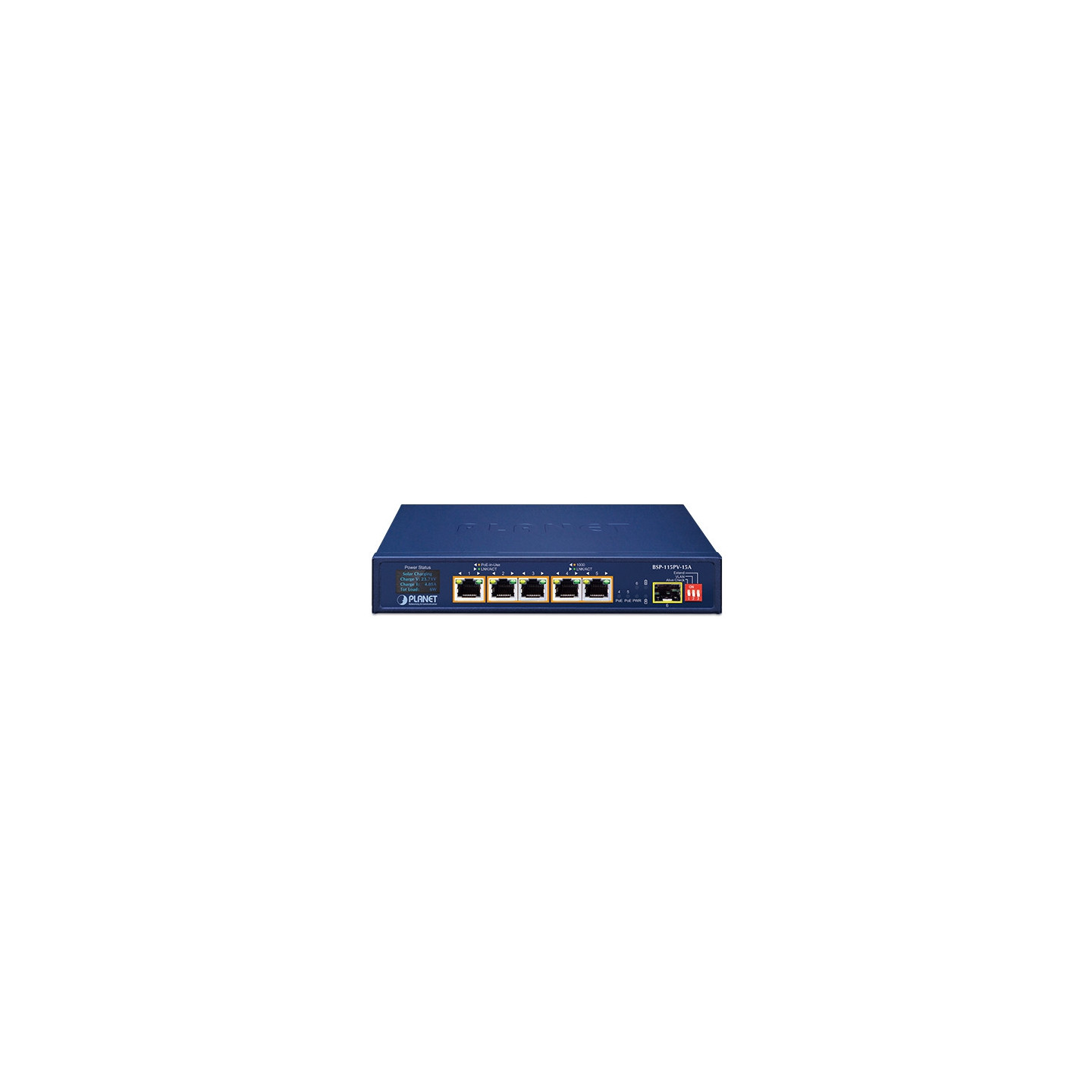

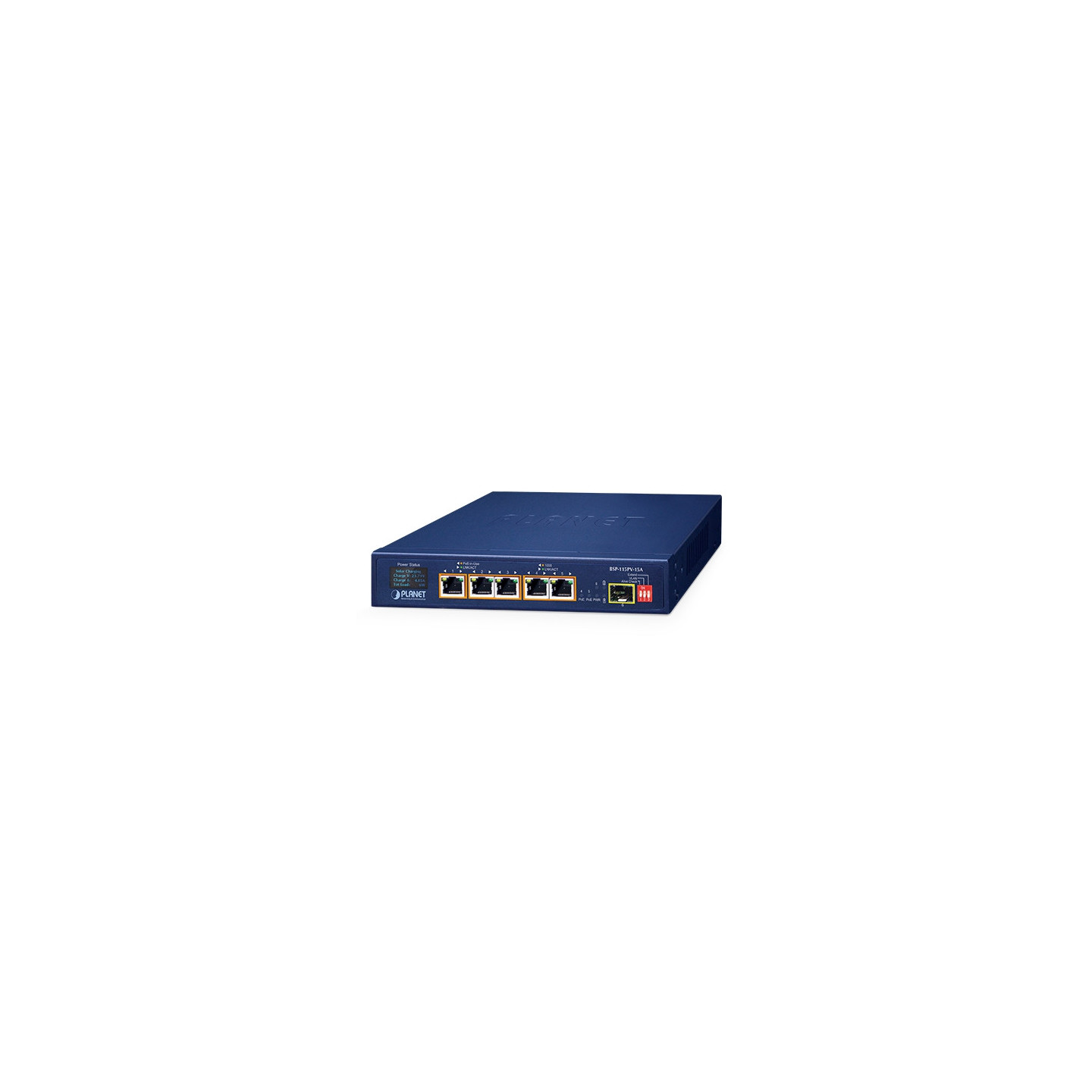

PLANET BSP-115PV-15A
Switch PoE solar PoE+ 802.3at de 5 puertos con SFP 1000X de 1 puerto y pantalla LCD
Integración líder en la industria de la tecnología PoE y el sistema de energía renovable
El conmutador Ethernet PoE industrial 802.3at para energía renovable lanzado recientemente por PLANET, el BSP-115PV-15A, se puede cargar con fuentes de energía naturales e inagotables, como la energía solar, eólica e hidroeléctrica, para conservar energía y alimentar de manera económica estas cámaras IP remotas y puntos de acceso inalámbricos.
El BSP-115PV-15A está equipado con 5 puertos de cobre 10/100/1000BASE-T que admiten la función de inyector PoE+ 802.3at, un presupuesto de energía PoE total de hasta 120 vatios y 1 puerto de fibra SFP 100/1000BASE-X adicional, especialmente utilizado para aplicaciones tan amplias como represas, bosques, desiertos, parques nacionales, áreas de protección natural/animal y carreteras. Está diseñado para manejar de manera eficiente la distribución de energía para una variedad versátil de dispositivos conectados que cumplen con los principios ambientales, sociales y de gobernanza (ESG). Aprovechando la tecnología de vanguardia basada en IP, PLANET ha transformado la alimentación por Ethernet (PoE) convencional en dispositivos de red genuinos que se alinean con prácticas comerciales sostenibles y responsables.
Fuente de alimentación estable y sin emisiones de carbono
La batería de litio, plomo-ácido o hierro-litio de 12 V/24 V se recarga a través del BSP-115PV-15A, que obtiene energía solar. Por lo tanto, el BSP-115PV-15A seguirá alimentando un punto de acceso PoE inalámbrico como PD sin un cable y una cámara con cable conectada a su puerto con un cable UTP. Su característica de cero emisiones de carbono es posible porque la energía que recibe la unidad es renovable. Lo más importante es que el funcionamiento de la vigilancia inalámbrica basada en IP al aire libre puede continuar durante la noche, ya que la batería se carga durante el día.
Gestión inteligente de la batería
El BSP-115PV-15A cuenta con las siguientes funciones especiales de gestión de energía:
- Estado de uso actual de la batería por porcentaje
- Protección contra desconexión del puerto PoE por exceso de presupuesto
Monitoreo LCD inteligente e intuitivo
Como el panel frontal del BSP-115PV-15A ofrece un panel intuitivo, puede verificar el estado actual de la energía solar y de la batería en la pantalla LCD del BSP-115PV-15A. Esta operación sencilla puede mejorar la eficiencia de la gestión de energía de los conmutadores PoE renovables, ya que se incluyen las siguientes funciones de estado especiales:
- Muestra el voltaje de entrada solar y la potencia actual
- Muestra el voltaje y la potencia actual de la batería
- Muestra la potencia actual de PoE
- Muestra la batería restante y el tiempo de carga restante
- Muestra información de temperatura y humedad
Verificación inteligente de actividad del dispositivo alimentado
La serie BSP-115 puede monitorear el estado del PD conectado en tiempo real a través de la función de verificación de actividad del PD. Una vez que el PD deja de funcionar y responder, la serie BSP-115 reanudará la alimentación PoE y hará que el PD vuelva a funcionar. Mejorará en gran medida la confiabilidad de la red a través del puerto PoE que restablece la fuente de alimentación del PD y reduce la carga de administración del administrador.
Extensión de distancia de transmisión de datos Ethernet y alimentación PoE+ 802.3at
Su interruptor DIP puede configurar el sistema en modo extendido. Además, el BSP-115PV-15A está equipado con tecnología VLAN y funciona por puerto a una velocidad de funcionamiento dúplex de 10 Mbps. También puede admitir una salida de alimentación PoE de 21,2 vatios a una distancia de hasta 250 metros, superando el límite de 100 m del cable UTP Ethernet.
Con esta nueva característica, la serie BSP-115 proporciona una solución adicional para la extensión de la distancia PoE 802.3at, ahorrando así el costo de la instalación del cable Ethernet.
Múltiples opciones de batería para todos los requisitos del mercado
La serie BSP-115 presenta una variedad de opciones de batería, incluidas baterías de plomo-ácido, litio y hierro-litio. La batería de plomo-ácido ofrece una opción rentable, mientras que la batería de litio ofrece una mayor densidad energética y un diseño liviano, y la batería de litio-hierro combina una alta eficiencia energética con durabilidad. El conmutador PoE renovable proporciona una solución flexible y confiable que garantiza que todas las aplicaciones puedan seguir funcionando sin problemas.
Sensor de temperatura para protección de la batería
La serie BSP-115 está equipada con un sensor de temperatura para la protección de la batería. Cuando el sensor detecta que la temperatura de la batería supera los 70~75 grados C, la fuente de alimentación PoE de alta corriente se detendrá para enfriarse y proteger la batería.
El BSP-115PV-15A también proporciona una función de detección de humedad, lo que permite a los usuarios captar fácilmente la información de humedad ambiental.
Detalle de productos
Especificaciones de hardware
Puertos de cobre 5 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
Puerto SFP 1 puertos SFP 100/1000BASE-X
Conector Bloque
de terminales extraíble de 6 pines Pin 1/2 (+/-), 3/4 (+/-) para panel PV (en paralelo);
Pin 5/6(-/+) para carga y descarga
de la batería La entrada PV es compatible con la entrada de CC, pero no se puede conectar simultáneamente con la entrada solar para evitar daños al dispositivo.

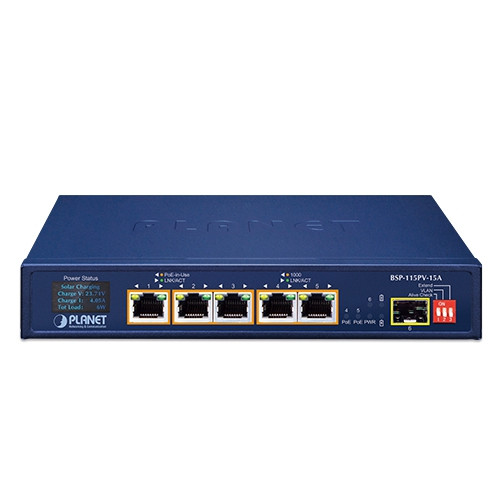

Interruptor DIP Panel frontal:
Alive Check: Todos los puertos PoE habilitan la función de verificación PD Alive.
VLAN: Aislamiento
de puerto Extend: Conmutador PoE de larga distancia.

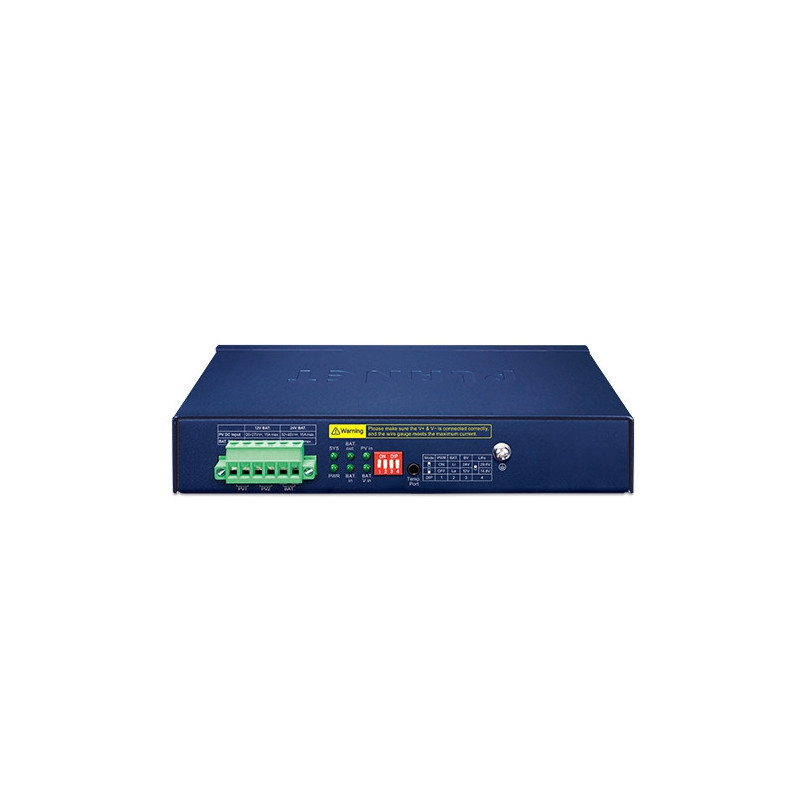

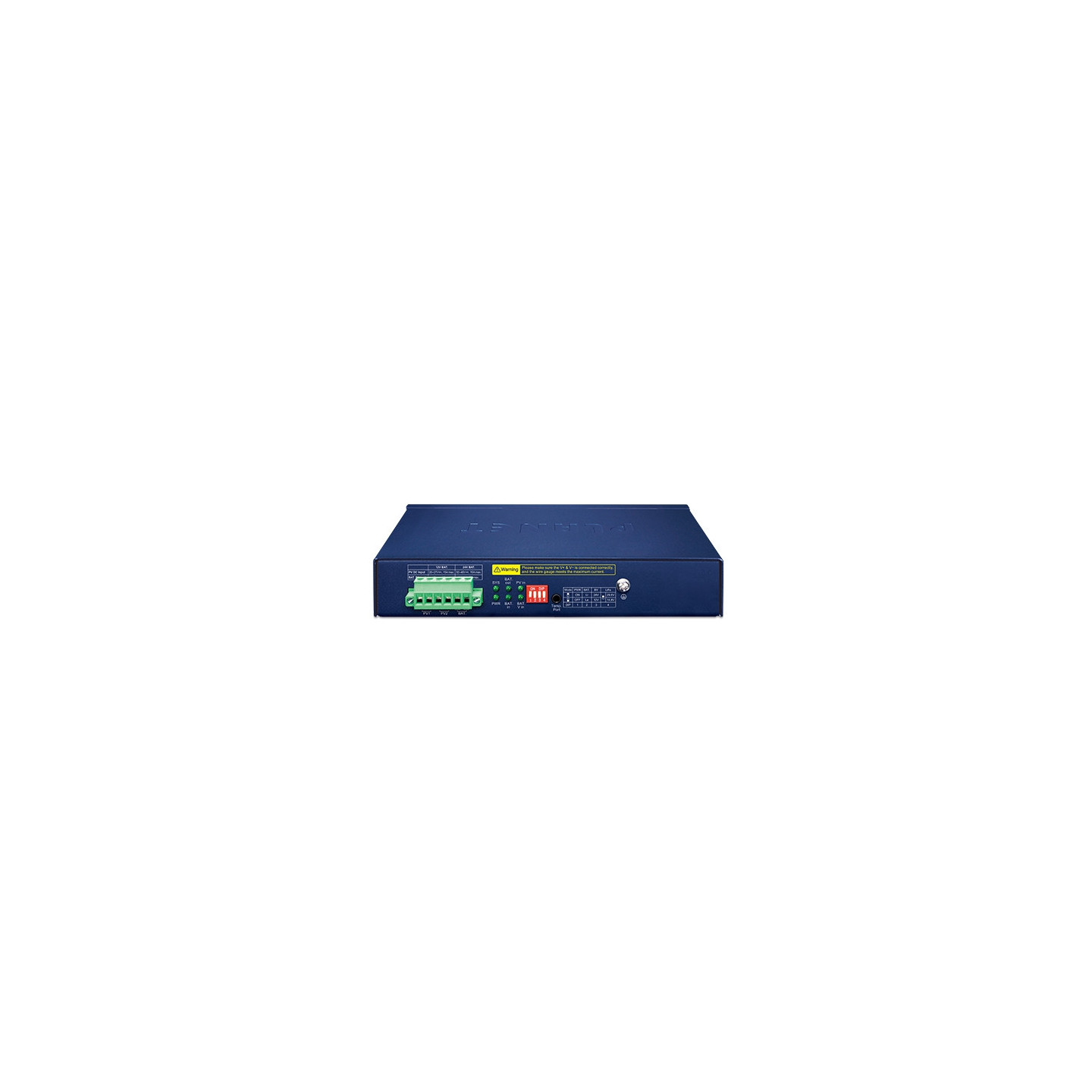

Panel trasero:
PWR: Interruptor
de alimentación del equipo BAT: Interruptor
de tipo de batería BV: Interruptor
de voltaje de batería LiFe: Interruptor de fosfato de hierro y litio
Requisitos de alimentación Admite entrada de panel solar de 20-27 V (voltaje de circuito abierto) con batería de 12 V, potencia máxima de entrada del panel solar de 405 W y circuito máximo de 15 A.
Admite entrada de panel solar de 32-45 V (voltaje de circuito abierto) con batería de 24 V, potencia máxima de entrada del panel solar de 675 W y circuito máximo de 15 A.
Función de carga Carga y descarga automática integrada, eficiencia máxima del 98%, corriente de carga máxima de 15 A
Función
de protección de la batería integrada Función
de carga flotante de la batería integrada Compatible con la función de protección contra sobrecalentamiento
Tipo de batería Basado en el consumo de energía de carga completa:
batería de plomo-ácido de 12 V / 24 V, corriente de carga máxima de 15 A
12,6 V / 25. Batería de litio de 2 V, corriente de carga máxima de 15 A
Batería de hierro y litio de 14,6 V/29,2 V, corriente de carga máxima de 15 A
Nota: Capacidad recomendada de 500 AH en uso de 120 W a plena potencia
Consumo de energía / Disipación 3 vatios, 10,2 BTU (en espera sin función PoE)
140 vatios, 477 BTU (carga completa con función PoE)
Dimensiones (ancho x fondo x alto) 196,72 x 141,8 x 34 mm
Peso 820g
Monitor LCD (ancho x profundidad) 26,77 x 16 mm, 1,1 pulgadas
Sensor de temperatura Detector de temperatura -20 ~ 120 grados C
Detector de humedad 0 ~ 100 % HR
Protección contra descargas electrostáticas Descarga
del espacio de aire de ±8KV ±Descarga de contacto de 4KV
Inmunidad a sobretensiones 2KV
Recinto Carcasa metálica IP30
Instalación Oreja de sobremesa/montaje en pared
Indicadores LED Panel frontal: Sistema:
Verde: PWR, BAT.out, BAT.in
por 10/100/1000T RJ45 Puerto: (Puerto 1 ~ Puerto 3):
Verde: LNK/ACT (10/100/1000Mbps)
Amer: PoE-en uso
por 10/100/1000T Puerto RJ45: (Puerto 4~Puerto 5):
Verde: LNK/ACT (10/100/1000Mbps)
Amer: 1000Mbps
Verde: PoE en uso
Por puerto SFP: (Puerto 6):
Verde: LNK/ACT (100/1000Mbps)
Panel trasero:
Sistema:
Verde: SYS, PWR, PV en
batería:
Verde: BAT.out, BAT.in, BAT. V en
Especificaciones de Switch
Arquitectura de conmutadores Almacenamiento y reenvío
Estructura de conmutadores 12 Gbps/sin bloqueo
Rendimiento del conmutador 8.92Mpps@64 bytes
Tabla de direcciones MAC Entradas de 2K
Búfer de datos compartidos 2.5Mb
Bastidor Jumbo 10K bytes
Alimentación a través de Ethernet
Estándar PoE IEEE 802.3at Alimentación a través de Ethernet PSE
Tipo de fuente de alimentación PoE Tramo final
Salida de alimentación PoE Por puerto 48 V CC, máx. 35 vatios
Asignación de pines de alimentación Puerto 1: 1/2 (+), 3/6 (-), 4/5(+), 7/8(-)
Puertos 2~5: 1/2 (+), 3/6 (-)
Presupuesto de energía PoE Máximo 120 W (dependiendo de la potencia de entrada)
Conformidad con las normas
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de normas IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Gigabit SX/LX
IEEE 802.3x Control de flujo y contrapresión
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3az Ethernet de bajo consumo
Medio ambiente
Operativo Temperatura: -20 ~ 65 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -40 ~ 70 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
